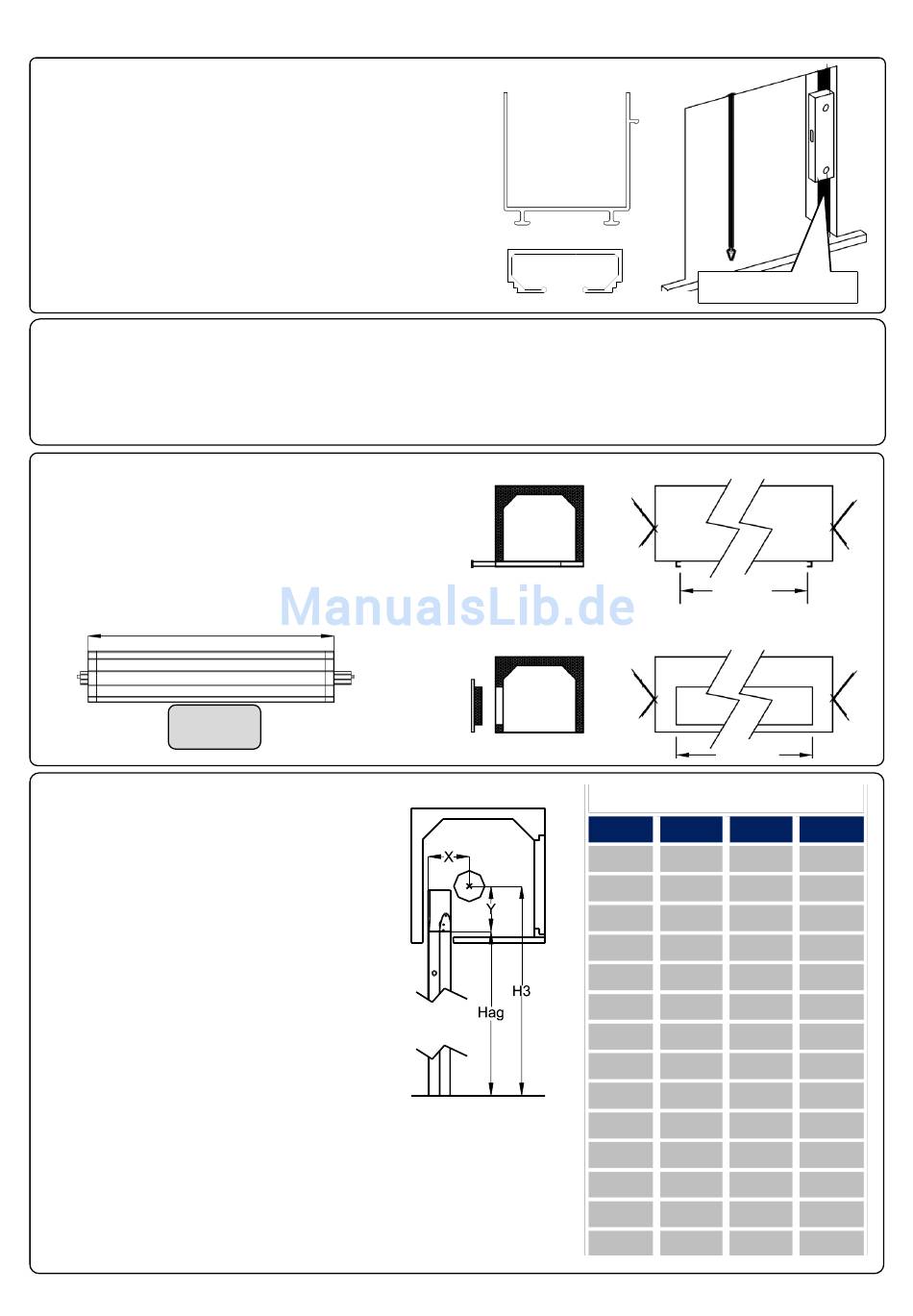

Rolltek Smart Installations-Handbuch Seite 2

VORINSTALLATION KONTROLLEN
1
Für das reibungslose Funktionieren des
Rolllandes, empfehlen wir die Verwendung
des eigenen Hilfsrahmen TK1406 im Fall
von Installation in Konfiguration von den
Führungen nicht eingebettet und des
Hilfsrahmen TK1407 im Fall von Installation
in Konfiguration von Einbauführungen.
2
Überprüfen Sie dass, die Entfernung zwischen den zwei Hilfsrahmen, auf denen die Führungen
sein installiert müssen, gleich der vorgesehene Breit bei der Bestellung (Messung auf der
Verpackung aufgelistet) und erhöhten durch Toleranz der Installation „T", gleich 5 mm, ist.
3
Überprüfen Sie dass, die Öffnung
"B" des Kastens nicht kleiner als die
Breite "C" der Rolllandensbahn, zeigt
in Fig.5., ist
Fig.5
4
Fixieren Sie die Stützen dem
Aufwickelrohr, beobachten die
Maße X und Y (Tabelle 1), die
variabel entsprechend der
Rolllandenshöhe H1 sind.
NB. Die Maβe X und Y sind
Mindestmaß. Im Bedarfsfall
kann man sie höchstens von 15
mm vergrößern.
LEGENDA
Ø=Aufwicklungsdurchmesser des Rolllandes
X= Achseentfernung des Aufwickelrohr von Außendraht der
Führung.
Y= Achseentfernung des Aufwickelrohr von oberen Ende der
Führung. (Fuge Kunststoffschiene- Führung)
Hag = Höhe Aluminium Führung
H3 = Y + Hag = Höhe zwischen der Schwelle und der Achse asse
des Aufwickelrohr
ROLLTEK SMART – ANWEISUNGEN FÜR INSTALLATION, BENUTZUNG UND WARTUNG - FPC091-All.17-Rev.07 – 14/02/2017 - Pag. 2 di 8
C
TK1407
TK1406
KASTEN MIT UNTERDECKE
KASTEN MIT FRONTALINSPEKTION
ISPEZIONE FRONTALE
Tabella1 (misure in mm)
H1
1200
1400
1600
1800
2000
2200
2300
2400
2500
2600
2700
2800
2900
3000
HILFSRAHMEN
B ≥ C
B ≥ C
Ø X Y
195 108 120
215 118 120
220 120 120
235 128 120
250 135 120
252 136 130
255 138 130
265 143 130
275 148 130
285 153 140
290 155 140
295 158 150
300 160 160
305 163 160
