Datenblatt
MI4M
Mikrofon Messeinschub
Auf einen Blick:
• Dynamische Anpassung von Beschallungspegeln in
Abhängigkeit der Umgebungslautstärke
• 4 unabhängige Sätze mit 1 Mikrofoneingang je Satz
• Sätze in Gruppen zusammenschaltbar
• Betriebsspannung für die Messmikrofone wird
abgesichert bereit gestellt
Datum: 20.08.2008 16.07.2008
MI4M
Mikrofon Messeinschub

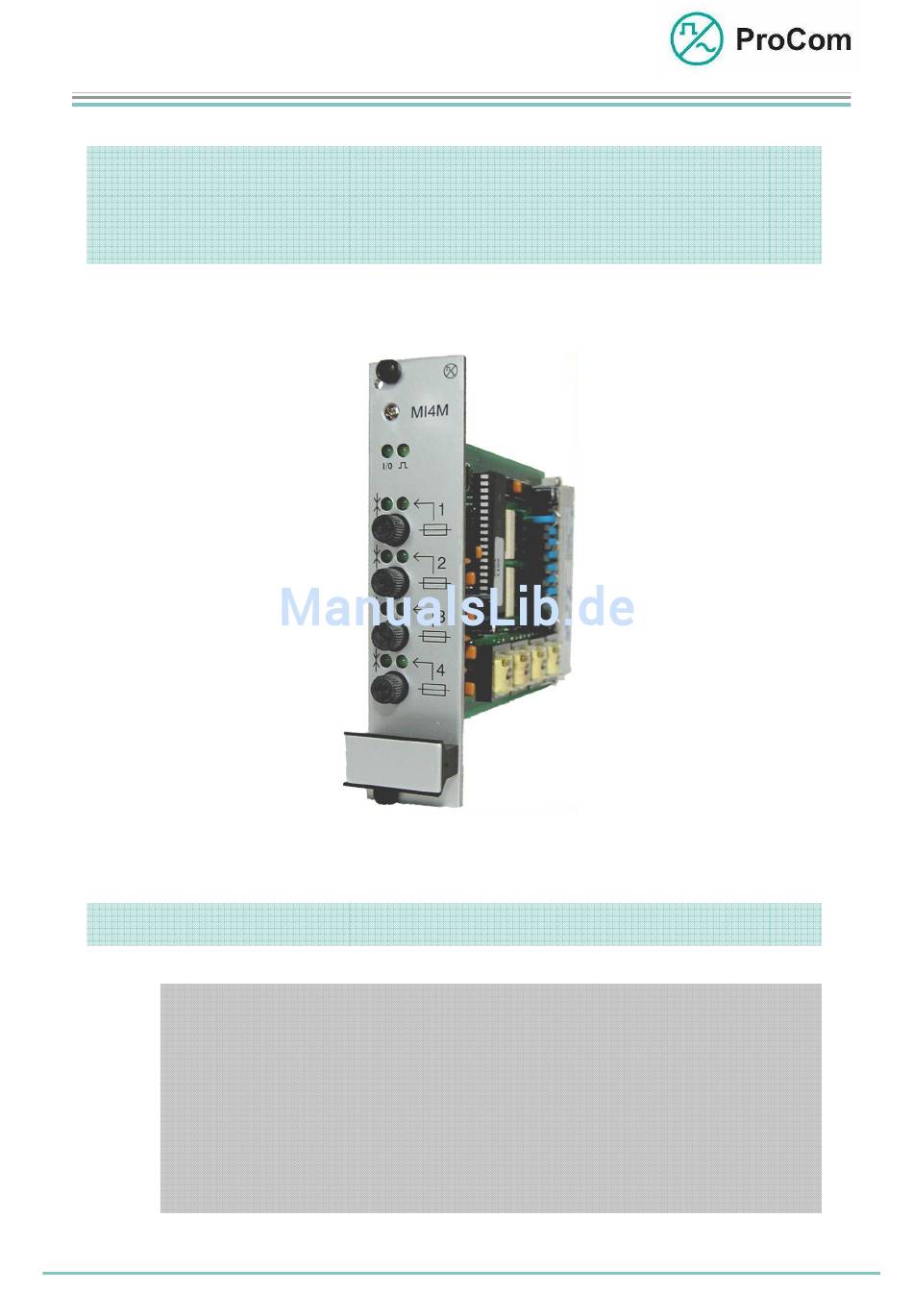

Abb. MI4M (L- Nr. 2.332)
Seite: 1/5
Verfasser: HS
© 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten
Dokumenten-Nr.: DB_MI4M_2332_01
loading

Inhaltszusammenfassung für Procom MI4M

  • Seite 1 • 4 unabhängige Sätze mit 1 Mikrofoneingang je Satz • Sätze in Gruppen zusammenschaltbar • Betriebsspannung für die Messmikrofone wird abgesichert bereit gestellt Datum: 20.08.2008 16.07.2008 Seite: 1/5 Verfasser: HS Dokumenten-Nr.: DB_MI4M_2332_01 © 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten...
  • Seite 2 Datenblatt MI4M Mikrofon Messeinschub Der Einschub MI4M dient in Verbindung mit bis zu vier aktiven Mikrofonein- heiten zur dynamischen Anpassung der Beschallungspegel an den Umge- bungsgeräuschpegel. Die Stromversorgung der Messmikrofone (24V) wird von der MI4M abgesichert bereitgestellt. Applikationsbeschreibung: WPS-04 WPS-08...
  • Seite 3 Blockschaltbild MI4M Von den am Bahnsteig montierten Mikrofon-Einheiten werden die vorver- stärkten Geräuschpegel über geschirmte 600Ohm Vierdrahtleitungen (2 Adern NF,2 Adern Stromversorgung) zur MI4M geführt. Nach Vorfilterung und Pegelanpassung werden die Signale digitalisiert. Aus den einzelnen Abtastwerten über eine mehrstufige Mittelwertbildung eine Stellgröße für die Verstärkernachpegelung gewonnen.
  • Seite 4 BUS- Eingaben erfolgen im Gegentakt mit dem Systemblinker Status Messung LED leuchtet: Messung läuft (Satzbezogen) Sicherung LED aus: Sicherung hat ausgelöst (Satzbezogen) Datum: 20.08.2008 16.07.2008 Seite: 4/5 Verfasser: HS Dokumenten-Nr.: DB_MI4M_2332_01 © 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten...

  • Seite 5: Technische Daten

    Betriebsstrom (-5V): max. 30mA Ausgang Ub für Messmikrofon: 24V / 20mA (4x) Temperaturbereich: 0° C bis 45° C Gewicht: 220g Einbauhöhe: Einbaubreite: Datum: 20.08.2008 16.07.2008 Seite: 5/5 Verfasser: HS Dokumenten-Nr.: DB_MI4M_2332_01 © 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten...
