LUMINA DUO Bedienungsanleitung

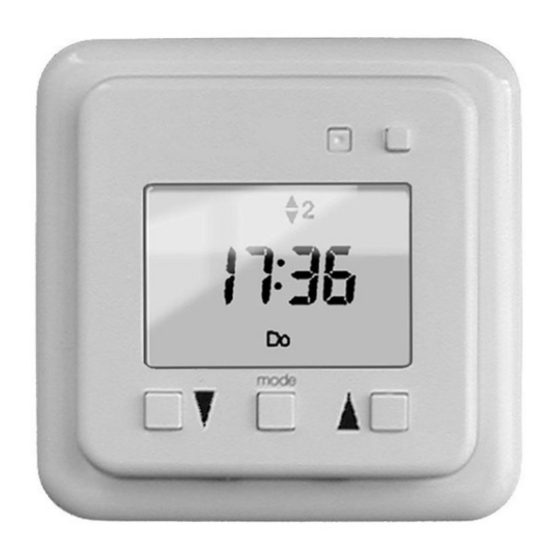

LUMINA DUO – Zeitschaltuhr
Display
Auswahl der Betriebsart und Anschluss des Sensors
DUOMATIC
(mit Brücke)
Schaltbild
Hinweis: Potentialfreie Kontakte
Werkseitig installierte Brücke (L) zu L kann bei Bedarf entfernt
werden. Die Steuerung schaltet dann zwischen (L) und AUF oder
AB potentialfrei.
Technische Daten
Betriebsnennspannung:
Schaltspannung:
Schaltkontaktbelastung:
Betriebstemperaturbereich:
Verfahrzeit:
Gangreserve:
Schutzgrad:
Schutzklasse:
Konformität:
LUMINA
(ohne Brücke)
230V / 50Hz
250 V AC
max.6A bei cos phi=1
-5°C bis 45°C
max. 2,5 min.
min. 8 Std.
IP 40
II
CE
Die Rollladen- und Jalousiesteuerung LUMINA DUO bietet Ihnen einzigartige Möglichkeiten, die
Funktionsweise Ihren Wünschen anpassen zu können. Es stehen Ihnen zwei unterschiedliche
Betriebsarten zur Verfügung:
1. DUOMATIC (Betriebsart bei Auslieferung).
Tagesprogramm (gleiche AUF und AB - Zeiten an jedem Tag der Woche), Ferienschaltung,
Tipp-Betrieb, Sommer- / Winterzeitumstellung, potentialfreier Kontakt, Anschlussmöglichkeit für
Sonnen-/Dämmerungssensor.
Es stehen Ihnen 3 Modi zur Auswahl:
man Manuelle Steuerung
Automatik 1 ( Tagesprogramm )
Automatik 1 + Zufall
Beim Drücken der mode- Taste länger als 2 sek. werden mögliche Funktions- Modi im
Sekundentakt durchgeschaltet.
2. LUMINA
2 Wochenprogramme (bis zu 2 AUF- und 2 AB- Zeiten pro Tag werden), Tipp-Betrieb, Ferien-
schaltung, Sommer-/Winterzeitumstellung, potentialfreier Kontakt, Anschlussmöglichkeit für
Sonnen-/ Dämmerungssensor.
Es stehen Ihnen 7 möglichen Modi zur Auswahl:
man Manuelle Steuerung
Automatik 1 ( Wochenprogramm 1 )
Automatik 2 ( Wochenprogramm 2 )
Automatik 1 + 2
Automatik 1 + Zufall
Automatik 2 + Zufall
Automatik 1 + 2 + Zufall
Auswahl der Betriebsart und Anschluss des Sensors
Die Steuerung wird werkseitig in voreingestellter Betriebsart Duomatic ausgeliefert. Der
Steckplatz SD für Sonnen- /Dämmerungssensor ist mit einem Stecker incl. Drahtbrücke belegt.
Um die Steuerung auf die Betriebsart Lumina umzustellen, bitte den Stecker herausziehen oder
die Brücke am Stecker entfernen / durchtrennen (siehe Abbildung).
Bei Benutzung des Sonnen-/ Dämmerungssensors kann die Betriebsart der Zeitschaltuhr
gleichermaßen umgestellt werden. Das Entfernen der Brücke hat keine Auswirkung auf die
Sonnen-/Dämmerungsfunktion und dient ausschließlich zur Einstellung der Betriebsart.
Manueller Modus
Betätigen einer Richtungstaste von länger als 1 sek. setzt den Rollladen in Bewegung, beim
zweiten Tastendruck wird der Rollladen gestoppt. Die Sonnen- und Dämmerungseinstellungen
haben im manuellen Modus keine Wirkung.
Modus Automatik
In Automatik - Modus werden die Rollläden zu vorprogrammierten Schaltzeiten und unter
Berücksichtigung der Sonnen- / Dämmerungseinstellungen (bei einem angeschlossenen SD-
Sensor) automatisch aufgezogen oder abgesenkt. Außerdem ist die manuelle Bedienung mittels
Richtungstasten ist zu jedem Zeitpunkt möglich. Der Automatik Modus wird dabei nicht
verlassen.
Umschaltung MAN – AUTO
Durch eine kurze Betätigung der mode- Taste kann bei Bedarf zwischen manuellen und
automatischen Modus zu einem beliebigen Zeitpunkt umgeschaltet werden.
Zufallsgenerator (Ferienschaltung)
Zufall - dieser Modus verschiebt die programmierten Ab- oder Auffahrtzeiten zufällig um 1-
31 Minuten nach hinten. Mit dieser „Ferienschaltung" - Option sieht Ihr Haus auch in Ihrer
Abwesenheit bewohnt aus.
Tippbetrieb
Kurzes Tippen der Richtungstasten ( bis 1 sek.) dient zur Schrägstellung von Jalousie- Lamellen.
Automatik- Modus wird dabei nicht verlassen.
NOT-STOP-Sicherheitsfunktion
Wird der angeschlossene Rohrmotor während der Ausführung eines automatischen AUF- oder
AB-Fahrbefehls durch Betätigen einer Taste (AUF/AB/Mode) manuell gestoppt, springt die
Steuerung automatisch in den manuellen Betrieb (man). Mit dieser NOT-STOP-Funktion wird
sichergestellt, dass jeder automatische Fahrbefehl zu jedem Zeitpunkt im Gefahrenfall mit jeder
Funktionstaste gestoppt werden kann und dann bis auf Weiteres kein automatisch (z.B. durch
Schaltzeiten oder Sensor-Befehle) ausgelöste Fahrbefehl mehr erfolgen kann. Durch eine
Betätigung der mode-Taste kann der automatische Modus wieder aktiviert werden.
Sonnenfunktion (SD-Sensor erforderlich)
Das Einstecken oder das Entfernen des Sensors wird von der Steuerung nach wenigen
Sekunden automatisch erkannt. Dementsprechend wird der Punkt „Sonnensensor" im
Programmierungs-Menü mit dem Symbol „Sonne" freigegeben bzw. gesperrt. In diesem Punkt ist
es möglich, die Sonnenfunktion der Steuerung ein- oder auszuschalten oder den Helligkeitswert
neu zu eichen. Das Eichen übernimmt die aktuelle Helligkeit als Helligkeits-Grenzwert. Das
Überschreiten des eingestellten Helligkeitswertes wird im Display der Zeitschaltuhr sofort mit
dem Symbol „Sonne" quittiert. Bleibt der eingestellte Helligkeitswert 10 Min. lang überschritten,
fährt der Rollladen bis zum Sensor herunter. Die Position des Rollladens wird im Abstand von
60 Min. auf Grund des sich ändernden Einstrahlwinkels zusätzlich überprüft. Beim
Unterschreiten des eingestellten Helligkeitswertes verschwindet das „Sonne"-Symbol aus
Display. Bleibt der eingestellte Helligkeitswert 10 Min. lang unterschritten, fährt der Rollladen
dementsprechend wieder hoch. Die Sonnenfunktion ist nur im Modus Automatik 1 aktiv.
Dämmerungsfunktion (SD-Sensor erforderlich)
Der Programmierungs-Punkt „Dämmerungsfunktion" mit dem „Mond"-Symbol wird freigegeben,
sobald ein SD- Sensor angeschlossen ist. Der Bediener hat die Möglichkeit, die
Dämmerungsfunktion ein- und auszuschalten oder den Dämmerungswert neu zu eichen. Das
Eichen übernimmt die aktuelle Helligkeit als Dämmerungs-Grenzwert. Die Dämmerungsfunktion
ist nur im Modus Automatik 1 nach voreingestellter Abfahrtzeit aktiv. Das Unterschreiten des
eingestellten Dämmerungswertes wird im Display der Zeitschaltuhr sofort mit dem Symbol
„Mond" quittiert. Bleibt der eingestellte Dämmerungswert 10 Min. lang unterschritten, fährt der
Rollladen herunter.
