REV AquaForm Serie Montage- Und Bedienungsanleitung

2x
Feuchtraum-
Wechselschalter
Inhaltsangabe:
Allgemeine Hinweise
Sicherheitshinweise
Entsorgungshinweise
Produktübersicht
Funktion
Montageort
Montage
Allgemeine Hinweise:
Bitte lesen Sie vor dem Einbau dieser Produkte diese Anleitung sorgfältig durch und überprüfen Sie
das Produkt auf Schäden. Sie vermeiden dadurch Fehler, die zu einer Funktionsstörung führen
könnten. Die Anleitung bitte nicht wegwerfen! Bei Weitergabe der Steckdosen und Schalter Anleitung
mit aushändigen.
Sicherheitshinweise:
Installation nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen
und Erfahrungen!*)
Durch unsachgemäße Installation gefährden Sie:
- Ihr eigenes Leben
- das Leben der Nutzer der elektrischen Anlage
Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z.B. durch Brand.
Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden.
Wenden Sie sich an einen Elektroinstallateur!
*) Erforderliche Fachkenntnisse für die Installation
Für die Installation sind insbesondere folgende Fachkenntnisse erforderlich:
- die anzuwendenden „5 Sicherheitsregeln"; Freischalten; gegen Wiedereinschalten sichern;
Spannungsfreiheit feststellen; Erden und Kurzschließen; benachbarte unter Spannung
stehende Teile abdecken oder abschranken;
- Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf. der persönlichen
Schutzausrüstung;
- Auswertung der Messergebnisse;
- Auswahl des Elektroinstallationsmaterials zur Sicherstellung der Abschaltbedingungen;
- IP- Schutzarten;
- Einbau des Elektroinstallationsmaterials;
- Art des Versorgungsnetzes (TN- Systeme, IT- System, TT- System) und die daraus
folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche
Zusatzmaßnahmen etc.)
Entsorgungshinweise:
• Tragen Sie mit zum Umweltschutz bei.
• Bitte beachten Sie die Entsorgungsvorschriften.
Produktübersicht:

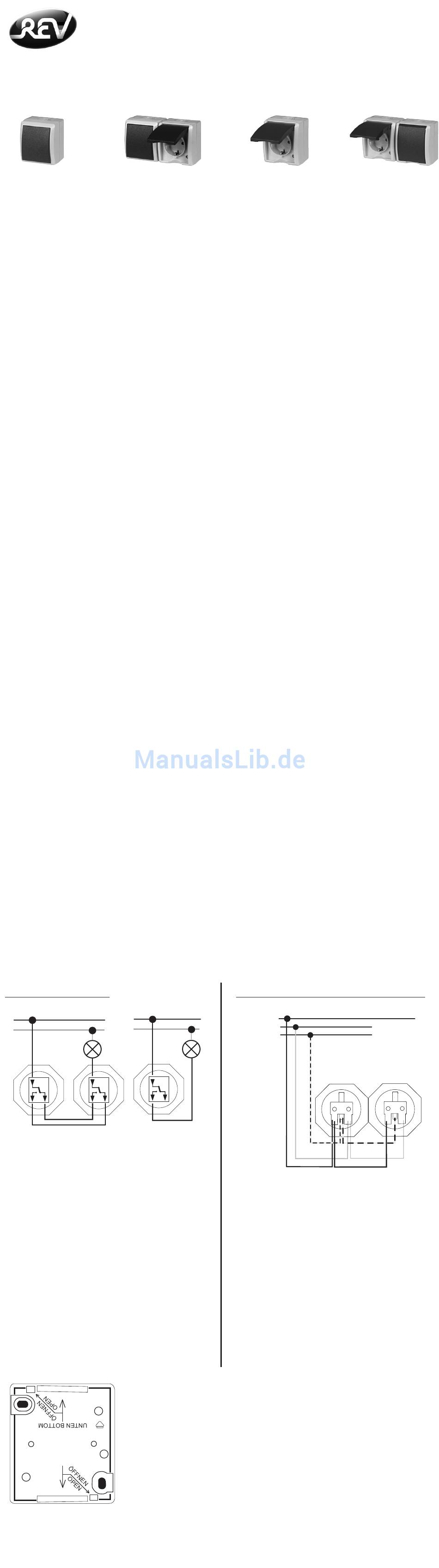

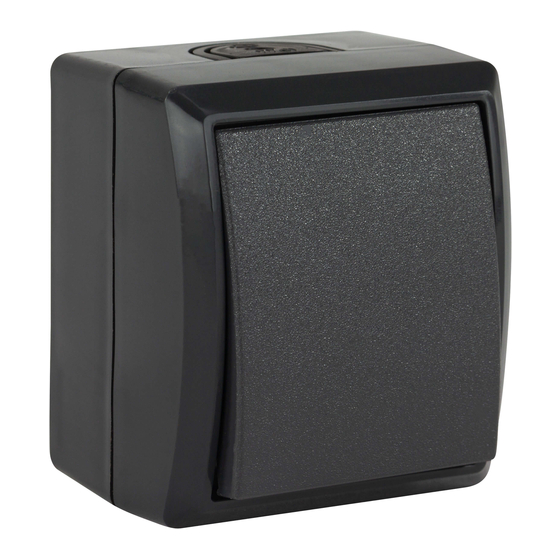

2x Feuchtraum-Wechselschalter
1x Feuchtraum-Kombination (1 Wechselschalter und 1 Steckdose)
2x Feuchtraum-Steckdosen
1x Feuchtraum-Doppelsteckdose
Funktion:
Schalter: Schalten von Leuchten und sonstigen Haushaltsverbrauchern bis max. 10A
Steckdosen: Maximale Belastung bis 16A (3680W)
Montageort:
Einzelne Schalter und Steckdosen sind ausnahmslos in senkrechter Position zu befestigen.
Kombinationen und Doppelsteckdosen sind ausnahmslos in waagerechter Position zu befestigen.
Montage:
Es sind starre Leitungen mit einem Querschnitt von 1,5mm² bis 2,5mm² zulässig.
Erforderliche Abisolierung entsprechend der Kennzeichnung.
Schalter: 10A, 250V~
L
N
Wechselschaltung
1. Spannung über Sicherung abschalten,
Spannungsfreiheit prüfen
2. Gehäuse-Schalterunterteil ausrichten und
befestigen
3. Netzleitung einführen und Einzeladern gemäß
Anschlussskizze fachgerecht anschließen.
Achtung, es darf kein Kabel/Isolierung
beschädigt werden
4. Bei Bedarf können die Adern wieder gelöst
werden. (siehe Demontage)
5. Korrekten Anschluss prüfen, Spannung
einschalten
6. Gehäuse-Schalteroberteil aufsetzen und
befestigen
7. Einwandfreie Funktion prüfen und Erst-
inbetriebnahmebestimmungen beachten
UNTEN BOTTOM
Montage und Bedienungsanleitung für
Feuchtraum-Schalter und Steckdosen
1x
Feuchtraum-Kombination
(1 Wechselschalter und
1 Steckdose)
L
N
Ausschaltung mit
Wechselschaltung
Nach unten gerichtete Entwässerungsöffnung
mit einem spitzen Gegenstand herausbrechen.
AquaForm
2x
Feuchtraum-
Steckdosen
Demontage
Reinigung
Nachkaufgarantie
Garantie
Serviceadresse
Schutzkontaktsteckdose: 16A, 250V~
L
N
PE
1. Spannung über Sicherung abschalten,
Spannungsfreiheit prüfen
2. Gehäuse-Steckdosenunterteil vorbereiten,
ausrichten und befestigen
3. Netzleitung einführen und Einzeladern gemäß
Anschlussskizze fachgerecht anschließen.
Achtung, es darf kein Kabel/Isolierung
beschädigt werden
4. Bei Bedarf können die Adern wieder gelöst
werden. (siehe Demontage)
5. Korrekten Anschluss prüfen, Spannung
einschalten
6. Gehäuse-Steckdosenoberteil aufsetzen und
befestigen
7. Einwandfreie Funktion prüfen und Erst-
inbetriebnahmebestimmungen beachten
1x
Feuchtraum-
Doppelsteckdose
