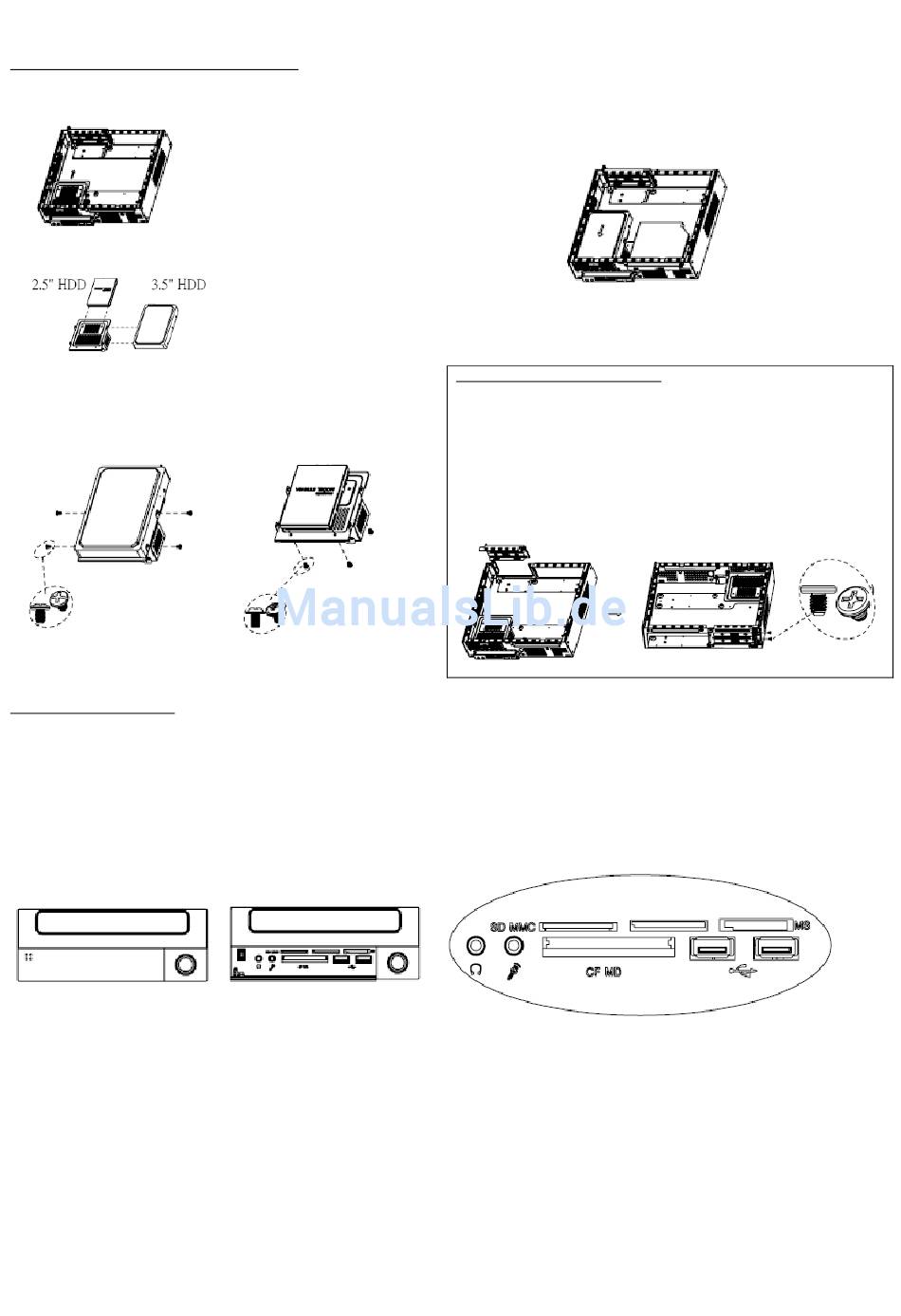

Aplus CUPID 1 MINI Installationsaleitung Seite 2

Installation der HDD (Festplatten)
1. Lösen Sie die eine Schraube, die die Festplattenhalterung
am Gehäuse hält und ziehen Sie die Halterung heraus.
2. Die Festplattenhalterung kann für 3,5" oder 2,5" HDD
benutzt werden.
3. Platzieren Sie die Festplatte in der Halterung und richten
Sie entsprechend der Schraubenlöcher aus.
4. Befestigen Sie die 3,5" HDD von den Seiten und die
2,5" HDD von unten mit den Schrauben laut Abbildung.
Media Karten-Leser
Die Speicherkarten-Leser Schlitze und USB2.0, Audio und Mikrofon-Anschlüsse befinden sich hinter der Frontblende. Öffnen Sie
die Front-Klappe durch leichten Druck.
Anmerkung: Bevor Sie die Klappe der Frontblende öffnen, befestigen Sie bitte die vier Gummifüße auf der Unterseite des
Gehäuses.
1. SD/MMC-Schlitze sind für SD und MMC geeignet.
2. Der obere mittlere Schlitz akzeptiert XD.
3. MS-Schlitze sind für MS und MS-PRO geeignet.
4. CF/MD-Schlitz akzeptiert CompactFlash I und II und MicroDrive.
Ersatzteile können auf Kundenwunsch und nach funktioneller Spezifikation angepasst werden.
Die verwendeten Bilder sind nur zur Veranschaulichung gedacht, bitte sehen Sie das aktuelle Produkt als Norm.
5. Schieben Sie die Festplattenhalterung gemäß dem
Richtungspfeil wieder in das Gehäuse und befestigen Sie es
mit einer Schraube.
Installation der PCI Riser Card
1. Entfernen Sie die Abdeckung der PCI-Karten-Öffnung von
der Rückseite des Gehäuses, in dem Sie die Schrauben
lösen.
2. Stecken Sie die PCI-Karte in die PCI-Riser-Karte. Die Riser-
Karte drücken Sie in den PCI-Schlitz des Motherboards.
3. Richten Sie die PCI-Karte an den Löchern der PCI-
Abdeckung an der Rückseite des Gehäuses aus und
befestigen Sie sie mit Flachkopfschrauben.
