Bedienungsanleitung
Pedelec

Werbung

loading

Verwandte Anleitungen für ONYX Cycle RUHRWERK

Inhaltszusammenfassung für ONYX Cycle RUHRWERK

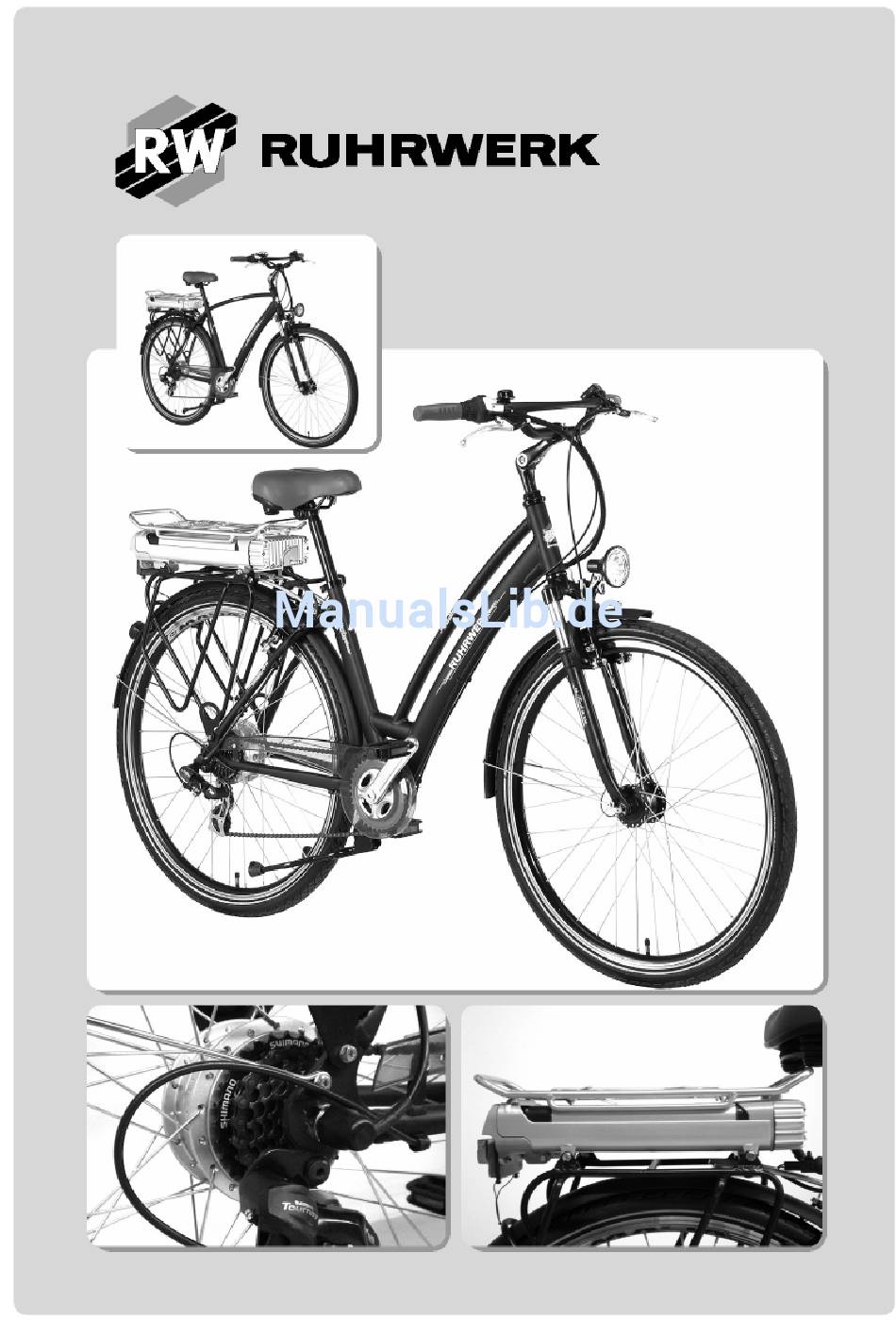

  • Seite 1 Bedienungsanleitung Pedelec...

  • Seite 2: Technische Daten

    Bedienungsanleitung Elektrofahrrad Sehr geehrte Kundin - sehr geehrter Kunde, Zum Kauf des Elektrofahrrades möchten wir Sie beglückwünschen. Sie haben ein hochwertiges Produkt erworben, welches Sie beim Fahrrad fahren unterstützen wird. Das System arbeitet nach dem Pedelec - Prinzip. Die Motorunterstützung erfolgt bis 25 km/h bei gleichzeitigem Treten der Pedale.

  • Seite 3: Bedienung Des Pedelec Antriebs

    Bedienungsanleitung Elektrofahrrad Bedienung des Pedelec Antriebs Am Lenker befindet sich links ein Bedien-Paneel zur Kontrolle des elektrischen Zusatzantriebs (Abb. 2). Hier wird das Pedelec ein- und ausgeschaltet sowie der ECO-Modus aktiviert. Eine vierstufige LED zeigt den Batterie Ladestand, d.h. die verbleibende Kapazität an. Drücken Sie den ON/OFF- Schalter um das EIN/AUS-Schalter System einzuschalten.

  • Seite 4: Aus- Und Einbau Der Batterie

    Bedienungsanleitung Elektrofahrrad Aus- und Einbau Abb.Abb. der Batterie Offen Entnahme der Batterie Schlüssel Zur Entnahme der Batterie gehen Sie wie folgt vor: – Schlüsselschalter nach links drehen und die Verriegelung öffnen (Abb. 3) Abb.Abb. – Verschlussdeckel öffnen (Abb. 4) – Batterie an der Griffmulde aus dem Batterieschacht herausziehen (Abb.

  • Seite 5: Laden Der Batterie

    Bedienungsanleitung Elektrofahrrad Laden der Batterie Die Batterie können Sie direkt am Fahrrad (Abb. 8) oder bei Entnahme auch extern laden (Abb. 9). Bitte benutzen Sie zum Laden nur das Original-Ladegerät! Die Verwendung anderer Geräte führt zur Zerstörung der Batterie-Zellen. Zum Laden stecken Sie den Ladestecker des Ladegerätes (siehe Abb. 9) in die Ladebuchse an der Batterie.
  • Seite 6 Bedienungsanleitung Elektrofahrrad Wartung und Umgang mit dem Akku Bei der verwendeten Batterie handelt es sich um einen Lithium-Ion Akku der neuesten Generation. Dieser hat keinen Memory-Li Effekt mehr, wie dieses noch vor wenigen Jahren bei NiCd-Zellen üblich war. Das bedeutet, Sie brauchen die Batterie vor dem Laden nicht mehr vollständig entleeren Sie können den Akku unabhängig vom Ladezustand jederzeit nachladen, ohne dass es zu einer Einbuße der Akkukapazität führt.
  • Seite 7 Bedienungsanleitung Elektrofahrrad Die Batterie sollte niemals entleert gelagert werden! Achten Sie darauf, dass keine metallenen Gegenstände in die Nähe der Kontakte bzw. der Ladebuchse kommen –Kurzschlussgefahr! Fehlersuche Die nachfolgende Übersicht soll Ihnen helfen, bei Funktionsstörungen die mögliche Ursache selbst zu beheben. Fehler Behebung Akku nicht richtig im Rahmen eingeführt.
  • Seite 8 Versenden einer Batterie an den Händler oder an den Lieferanten kennzeichnen Sie bitte das Paket mit „Gebrauchte Lithiumbatterie“. Technische und optische Änderungen vorbehalten. ONYX Cycle GmbH Alter Postweg 190, D-32584 Löhne E-Mail: Kundendienst@onyx-cycle.com Kundendienst-Hotline: 0 18 05 - 0 87-248 Fax: 0 18 05 –...
