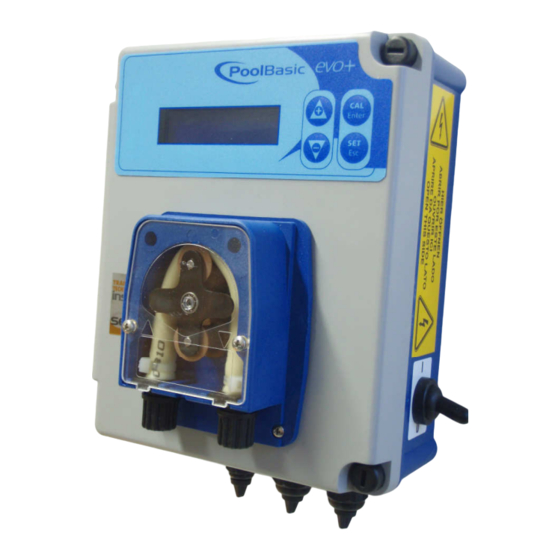

seko PoolBasic EVO+ Handbuch
Inhaltszusammenfassung für seko PoolBasic EVO+
- Seite 1 Handbuch Programmierung PoolBasic pH Digital SEKO Deutschland GmbH Christof-Ruthof-Weg 10 D 55252 Mainz-Kastel Fon:+49 6134 285810 Fax:+49 6134 285829 info@seko-messtechnik.de...
- Seite 2 1. Vorwort Sehr geehrte Kundin / Sehr geehrter Kunde, Dieses Handbuch soll ihnen die Inbetriebnahme ihrer Pumpe erleichtern, sowie die wichtigsten Funktionen des Geräts einfach und verständlich erklären. Dazu werden nachfolgend in diesem Handbuch die einzelnen Funktionen des Pool Basic Evo+ System ausführlich präsentiert. Des Weiteren haben Sie die Möglichkeit gezielt durch das übersichtliche Inhaltsverzeichnis bei eintretenden Problemen schnell Abhilfe zu schaffen.
-
Seite 3: Erklärung Der Steuertafel
2. Erklärung der Steuertafel Ermöglicht Zugriff auf entsprechende Funktion sowie Bestätigung/ Speicherung einer Aktion Zum “Verlassen” der verschiedenen Menüpunkte. Vor dem endgültigen Verlassen der Programmierung öffnet sich ein Dialogfeld zur Bestätigung der Änderungen Ermöglicht durch gleichzeitiges Drücken Zugriff auf Programmiermenü Blättert nach oben im Menü, oder erhöht die numerischen Werte, die verändert werden sollen. -
Seite 4: Erste Schritte
3. Erste Schritte Dieser Abschnitt ist optional von Ihnen durchführbar, doch es wird empfohlen sich zwecks besseren Umgangs mit dem Gerät damit zu beschäftigen. Es wird Ihnen der generelle Umgang mit der Dosieranlage näher gebracht und erleichtert das Einstellen von speziellen Funktionen. Wichtiger Hinweis: Das von Ihnen genutzte Gerät stellt unter bestimmten Umständen für sie eine Gefahr dar, es werden gesundheitsschädliche und... -
Seite 5: Montage Und Elektrische Anschlüsse
3.1 Montage und elektrische Anschlüsse Pool Basic Evo+ System eine Pumpendosieranlage Wandmontage. Die entsprechende Erklärung entnehmen sie bitte der unten abgebildeten Grafik. Für die Stromversorgung verbinden Sie lediglich den am Gerät befindlichen Netzstecker mit einer geeigneten Stromquelle. Die Pumpe darf unter keinen Umständen bei der Montage oder bei Arbeiten an der Steuertafel mit dem Stromnetz verbunden sein! Bei Nichtbeachtung dieser Hinweise kann es zu Personenschäden sowie Schädigungen an elektrischen Bauteilen der Anlage kommen. - Seite 6 Elektrische Anschlüsse 1. Eingang Elektrode pH oder Redox 2. Eingang Temperatur Sonde PT 100 3. Eingang Level Alarm 4. Eingang Durchfluss 5. Ausgang Alarmrelais 6. Ausgang Relais - Magnetventil Steuerung ( Optional ) 7. Spannungsversorgung 230 V AC 50/60 Hz 8.
-
Seite 7: Allgemeine Einstellungen
3.2 Allgemeine Einstellungen Nach Anschließen der Pumpe an die Stromversorgung schaltet sich diese selbstständig ein. Um das Programmiermenü verständlich zu machen, sollten Sie nun im ersten Schritt die Sprache des Menüs nach Bedarf ändern. Hierzu müssen sie die Tasten CAL/ENTER und ESC gleichzeitig für mindestens 5 Sekunden lang gedrückt halten. - Seite 8 Mit den Tasten UP/DOWN können sie nun gezielt einzelne Einstellungen vornehmen. Das Menü ist wie folgt gegliedert: Parameter Konfig. Pumpe Konfiguration pH oder Redox Messung Sollwert Sprache pH oder Redox Deutsch Sollwert Typ Fluss Säure/Lauge Ein/Aus OFA Zeit Kalibration pH 7/4 Temperatur Man.
-
Seite 9: Erster Pumpenstart
3.3 Erster Pumpenstart Nach denen in 3.2 vorgenommenen Einstellungen befindet sich die Pumpe wieder im Bereitschaftsmodus. Dies erkennen Sie daran, dass im Display folgende Parameter angezeigt werden. Dabei handelt es sich um die Temperatur und die Anzeige des momentanen pH oder Rx-Wertes. Sind werkseitig bereits Werte voreingestellt worden, so besteht nun die Möglichkeit, dass die Pumpe selbstständig anfängt zu arbeiten. - Seite 10 4. Programmierung Dieser Abschnitt beinhaltet neben den Erklärungen aller wichtigen Funktionen dieser Pumpe auch die Einstellungsvorgänge, die zum Programmieren durchgeführt werden müssen. Wie unter 3.2 aufgelistet behandeln die nächsten Seiten dieses Handbuches die einzelnen Untermenüpunkte. Wenn Sie eine Einstellung vorgenommen haben Programmiermenü...
- Seite 11 4.1.2 Dosierung Die Anlage bietet Ihnen nun in diesem Menüpunkt zu entscheiden wie die Dosierung ihrer Anlage ausgerichtet werden soll. Dabei stehen ihnen zwei verschiedene Modifikationen zur Auswahl: pH Messung – Säure/Lauge oder Rx Messung – Hoch/Niedrig. 4.1.3 OFA-Zeit Dieser Menüpunkt bietet ihnen die Möglichkeit eine sogenannte Over Feed Alarm Zeit einzustellen.
- Seite 12 4.1.5 Temperatur Ähnlich den bereits von Ihnen vorgenommenen Einstellungen bietet dieser Menüpunkt eine weitere Funktion diese Dosieranlage ihren Anforderungen entsprechend anzupassen. Dabei haben Sie die Möglichkeit eine dem Anwendungsbereich angepasste Temperatur einzustellen, wobei diese keinen relevanten Einfluss auf die Funktion dieser Anlage besitzt. Die Temperatur wird ebenso wie die Werte für den momentanen pH-Wert und die Anzeige für die Spannungsanzeige der Redox-Elektrode im Display angezeigt.
- Seite 13 5.1 Vorbereitung Zuvor wird die entsprechende Elektrode mit dem dazugehörenden Anschluss, zu erkennen an dem farbig gekennzeichneten Ring des Steckers, in diesem Fall für die pH-Messung ( blau ), an der unteren Seite der Abdeckung mit der Pumpe verbunden. Dort befinden sich Aufkleber an der die entsprechende Elektrode eingesteckt wird.
- Seite 14 Ohne diese Maßnahmen können die gemessenen Werte der Elektrode verfälscht werden und die Pumpe dosiert dadurch nicht angemessen. 5.2.1 Full, Easy und Aus An dieser Anlage können mehrere verschiedene Kalibriermodi eingestellt werden. Dabei werden folgende unterschieden: Full, Easy und Aus Es empfiehlt sich dennoch die komplette Kalibrierung ( Full ) durchzuführen, da diese eine einwandfreie Funktion der Elektrode...
- Seite 15 Erstgebrauch zu beachten sind. Es ist notwendig vor der eigentlichen Messung mit der Elektrode, diese zu überprüfen bzw. einzustellen. Die Sonde bietet die Möglichkeit die eingestellten Werte durch konstante Messung zu überwachen und gibt das Signal an die Pumpe bei Bedarf die entsprechende Chemikalie, in den meisten Fällen verdünnte Schwefelsäure, zu dosieren.
- Seite 16 5.4 Rx-Elektrode 5.4.1 Funktionsweise Bei dieser Elektrode handelt es sich um eine Messeinrichtung zur Spannungsbestimmung Anwendungsbereich, beispielsweise Schwimmbecken. Die Elektrode bietet die Möglichkeit die eingestellten Werte zu überwachen, in Millivolt (mV) gemessen, und gibt das Signal an die Pumpe bei Bedarf die entsprechende Chemikalie zu dosieren. Die Elektrode ermittelt in wässriger Lösung fortlaufend die Spannungswerte über Leitfähigkeitsbestimmung und vergleicht diese mit den zuvor eingestellten...
-
Seite 17: Einstellen Eines Passworts
5.5 Einstellen eines Passworts Mit Hilfe dieser Funktion schützen Sie Ihre gespeicherten Werte vor ungewollten Zugriff durch andere. Werkseitig ist bei Auslieferung das Passwort „0000“ hinterlegt. Möchten Sie dieses ändern, so haben Sie die Möglichkeit durch das Drücken von CAL/ENTER ein anderes Passwort einzugeben. - Seite 18 5.6 Werksparameter Die Anlage besitzt folgende Einstellungen: • Sprache : UK / Englisch • Set Point : 7,4 pH / 750 mV ( Redox ) • Dosiermethode : Säure / Niedrig ( Redox ) • OFA Zeit : • Kalibrierung : Full 7/4 pH ;...
- Seite 19 6 Allgemeines Installationsbeispiel Seite 19...
