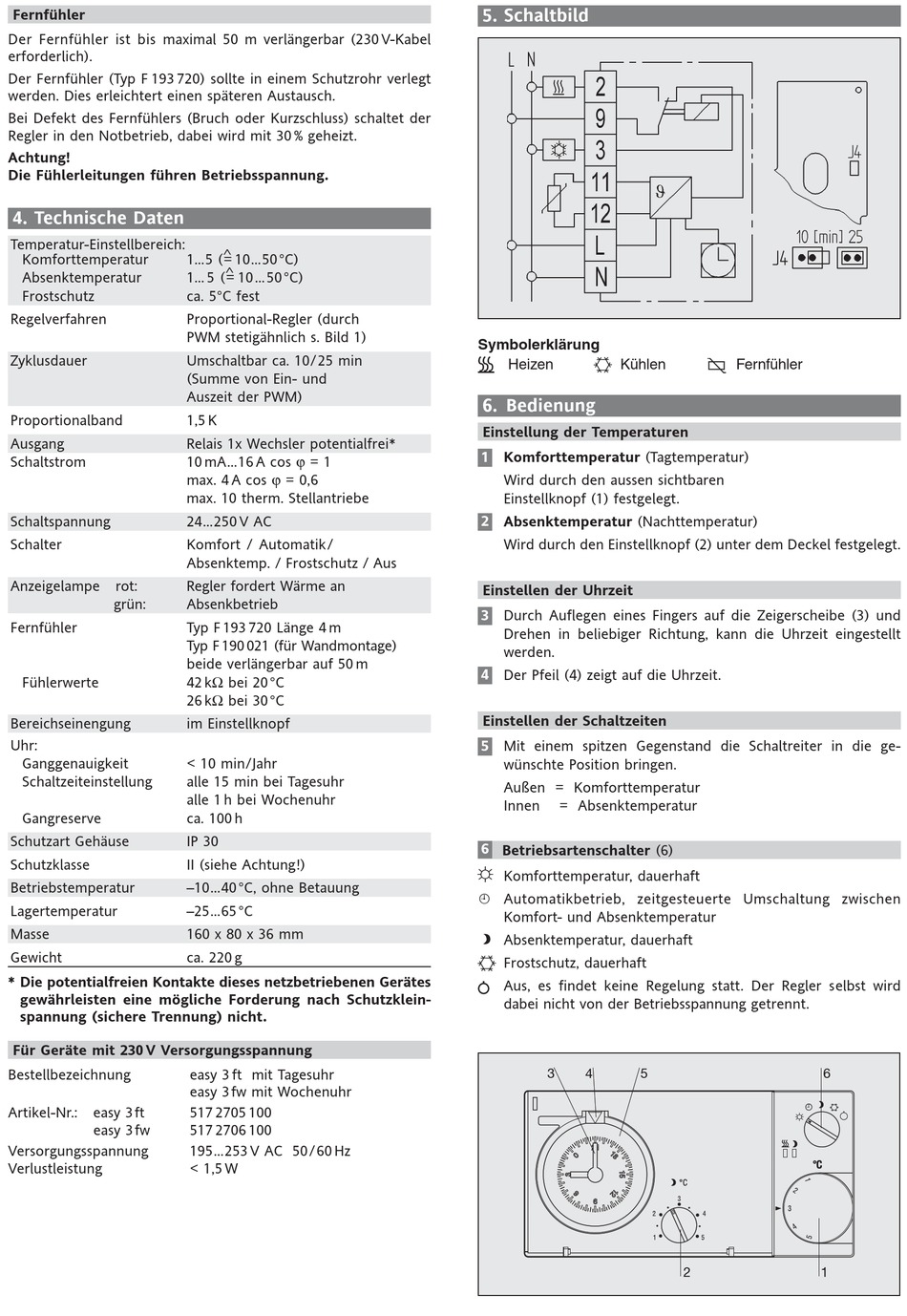

systectherm easy 3f Montage- Und Bedienungsanleitung Seite 2
Fernfühler
Der Fernfühler ist bis maximal 50 m verlängerbar (230 V-Kabel
erforderlich).
Der Fernfühler (Typ F 193 720) sollte in einem Schutzrohr verlegt
werden. Dies erleichtert einen späteren Austausch.
Bei Defekt des Fernfühlers (Bruch oder Kurzschluss) schaltet der
Regler in den Notbetrieb, dabei wird mit 30 % geheizt.
Achtung!
Die Fühlerleitungen führen Betriebsspannung.
4. Technische Daten
Temperatur-Einstellbereich:
Komforttemperatur
Absenktemperatur
Frostschutz
Regelverfahren
Zyklusdauer
Proportionalband
Ausgang
Schaltstrom
Schaltspannung
Schalter
Anzeigelampe rot:
grün:
Fernfühler
Fühlerwerte
Bereichseinengung
Uhr:
Ganggenauigkeit
Schaltzeiteinstellung
Gangreserve
Schutzart Gehäuse
Schutzklasse
Betriebstemperatur
Lagertemperatur
Masse
Gewicht
* Die potentialfreien Kontakte dieses netzbetriebenen Gerätes
gewährleisten eine mögliche Forderung nach Schutzklein-
spannung (sichere Trennung) nicht.
Für Geräte mit 230 V Versorgungsspannung
Bestellbezeichnung
Artikel-Nr.: easy 3 ft
easy 3 fw
Versorgungsspannung
Verlustleistung
1...5 ( ^ = 10...50 °C)
1... 5 ( ^ = 10 ... 50 °C)
ca. 5°C fest
Proportional-Regler (durch
PWM stetigähnlich s. Bild 1)
Umschaltbar ca. 10/ 25 min
(Summe von Ein- und
Auszeit der PWM)
1,5 K
Relais 1x Wechsler potentialfrei*
10 mA...16 A cos ϕ = 1
max. 4 A cos ϕ = 0,6
max. 10 therm. Stellantriebe
24...250 V AC
Komfort / Automatik /
Absenktemp. / Frostschutz / Aus
Regler fordert Wärme an
Absenkbetrieb
Typ F 193 720 Länge 4 m
Typ F 190 021 (für Wandmontage)
beide verlängerbar auf 50 m
42 kΩ bei 20 °C
26 kΩ bei 30 °C
im Einstellknopf
< 10 min/Jahr
alle 15 min bei Tagesuhr
alle 1 h bei Wochenuhr
ca. 100 h
IP 30
II (siehe Achtung!)
–10...40 °C, ohne Betauung
–25...65 °C
160 x 80 x 36 mm
ca. 220 g
easy 3 ft mit Tagesuhr
easy 3 fw mit Wochenuhr
517 2705 100
517 2706 100
195...253 V AC 50 / 60 Hz
< 1,5 W
5. Schaltbild
Symbolerklärung
U Heizen
P Kühlen
6. Bedienung
Einstellung der Temperaturen
1
Komforttemperatur (Tagtemperatur)
Wird durch den aussen sichtbaren
Einstellknopf (1) festgelegt.
2
Absenktemperatur (Nachttemperatur)
Wird durch den Einstellknopf (2) unter dem Deckel festgelegt.
Einstellen der Uhrzeit
3
Durch Auflegen eines Fingers auf die Zeigerscheibe (3) und
Drehen in beliebiger Richtung, kann die Uhrzeit eingestellt
werden.
4
Der Pfeil (4) zeigt auf die Uhrzeit.
Einstellen der Schaltzeiten
5
Mit einem spitzen Gegenstand die Schaltreiter in die ge-
wünschte Position bringen.
Außen = Komforttemperatur
Innen
= Absenktemperatur
6
Betriebsartenschalter (6)
É Komforttemperatur, dauerhaft
2
Automatikbetrieb, zeitgesteuerte Umschaltung zwischen
Komfort- und Absenktemperatur
Ñ
Absenktemperatur, dauerhaft
P Frostschutz, dauerhaft
Aus, es findet keine Regelung statt. Der Regler selbst wird
dabei nicht von der Betriebsspannung getrennt.
3
4
5
21
Fernfühler
6
2
1
