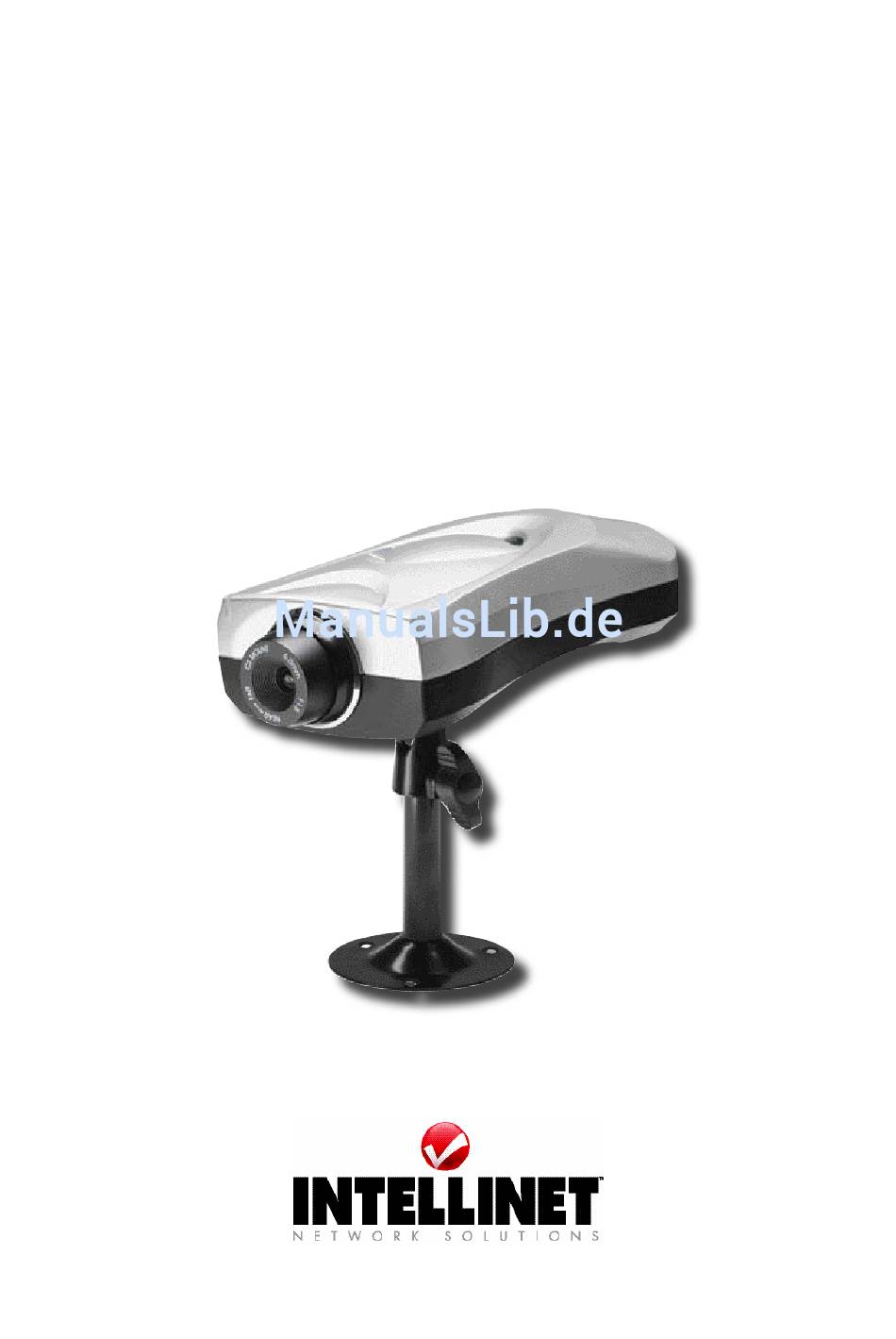

Network IP

Kamera

PROFESSIONELLE

SERIE

HANDBUCH

MODELL 550710

INT-550710-UM-0407-01

Inhaltsverzeichnis

Inhaltszusammenfassung für Intellinet 550710

Seite 1 Network IP Kamera PROFESSIONELLE SERIE HANDBUCH MODELL 550710 INT-550710-UM-0407-01...
Seite 2: Wichtiger Hinweis
5. Prüfen Sie sorgfältig, ob Sie alle im Lieferumfang benannten Bestandteile erhalten haben. Wenn etwas fehlt, wenden Sie sich bitte sofort an Ihren INTELLINET NETWORK SOLUTIONS Händler. Folgen Sie den Anweisungen in diesem Handbuch zum Anschluss und zur Inbetriebname des Gerätes und der Peripheriebestandteile, um Fehlfunktionen zu vermeiden.
Seite 3: Über Die Netzwerk Ip Kamera
Durch die Nutzung eines Standard Webbrowsers können Sie die Netzwerk IP Kamera direkt von den eingebauten Webseiten konfigurieren und verwalten. Ein Upgrade für das eingebaute Betriebssystem kann über das Netzwerk durchgeführt werden. Fragen Sie Ihren lokalen INTELLINET ACTIVE NETWORKING Händler, ob ein Firmware Upgrade verfügbar ist.
Seite 4: Ansicht Von Oben Und Beschreibung
Externe Geräte Der Eingangs-/Ausgangsstecker der Kamera erlaubt Ihnen, diese mit einer Vielzahl von externen Geräten zu verbinden, wie Infrarotsensoren, Switche und Alarmrelays. Sicherheit Die Netzwerk IP Kamera enthält einen eigenständigen Webserver, was bedeutet, dass digitale Bilder so sicher sind wie auf jedem anderen Internethost. Normalerweise implementiert der Netzwerkadministrator die Sicherheitsoptionen in Kombination zwischen den Optionen der Kamera und dem Firewall des Unternehmens.
Seite 5: Rückansicht Und Beschreibung
I ma ge C apture LE D P ower LE D (R ed) (R ed) Op er ati ng S tatus LE D N etwor k P ack et T r ansmit LE D (Gr een) (Gr een) LED für den Betriebszustand (grün): Diese LED zeigt den Betriebszustand der Kamera an. Nach dem Einschalten leuchtet diese LED für 15 bis 0 Sekunden und blinkt danach einmal in der Sekunde, solange die Kamera eingeschaltet ist.
Seite 6: Installationszusammenfassung
3. Installationszusammenfassung 1. Schließen Sie das Ethernet- und das Stromkabel an die Netzwerk IP Kamera an. . Installieren und starten Sie den „IP Installer“ 3. Legen Sie IP Adresse und Netzwerkeinstellungen fest 4. Befestigen Sie die Netzwerk IP Kamera am Installationsort 5.
Seite 7 4. Festlegen der IP Adresse und Zugriff auf die Homepage der Netzwerk IP Kamera 4.1 Festlegen der IP Adresse Um auf die Kamera zugreifen zu können, müssen Sie ihr eine gültige IP Adresse zuweisen. Wichtig ß Bitte nutzen Sie eine in Ihrem Netzwerk verfügbare IP Adresse, NICHT eine bereits vergebene, auch nicht die Standard IP Adresse oder eine aus den Beispielen in diesem Handbuch.
Seite 8: Zuweisung Der Ip Adresse Mit Ip Installer
4.2.2 Nutzung von IP Installer Um die IP Adresse zu vergeben, sollten Sie das mit der Kamera gelieferte IP Installer Programm nutzen. Dieses können Sie auch von der Webseite http://intellinet-network.com herunterladen. Hinweis: Zur Nutzung des Programms benötigen Sie als Betriebssystem Microsoft Windows 9x/NT/000/XP.
Seite 9 a) Führen Sie nach dem Start der Netzwerk IP Kamera das IP Installer Programm aus (der Abschluss des Startes ist am Blinken der Betriebszustand LED im Sekundenrhythmus zu erkennen) b) Nach dem Start des Programms werden alle im lokalen Netzwerk gefundenen Kameras angezeigt. Wählen Sie die Kamera aus, der Sie eine IP Adresse geben wollen (jede Kamera hat eine Standard IP Adresse, mit der Sie ausgeliefert wird).
Seite 10: Zuweisen Einer Ip Adresse Mit Hyperterminal
Hinweis Nach dem Ändern der Netzwerkkonfiguration dauert der Neustart der Netzwerk IP Kamera eine Weile. Erst danach können Sie auf die Homepage der Kamera zugreifen. 4.3 Zuweisen einer IP Adresse mit Hyperterminal Sie können auch mit Hyperterminal eine IP Adresse zuweisen. In diesem Fall muss Hyperterminal zunächst konfiguriert werden.
Seite 11: Vergabe Einer Ip Adresse
3) Wählen Sie 1900 bit/sec und lassen Sie die anderen Werte so wie sie sind 4) Nach der Konfiguration sehen Sie den folgenden Bildschirm. Sollte dies nicht der Fall sein, führen Sie die Konfiguration noch einmal durch. 4.3.2 Vergabe einer IP Adresse Befolgen Sie diese Schritte, um der Netzwerk IP Kamera mit Hyperterminal eine IP Adresse zu vergeben: - Führen Sie Hyperterminal auf Ihrem PC aus...
Seite 12 - Verbinden Sie ein RS3 Kabel mit dem seriellen Port, den Sie im vorherigen Abschnitt ausgewählt haben. - Verbinden Sie die Kamera mit dem Stromanschluss - Ein Countdown startet mit der Meldung „Press any key to stop auto-boot” - Drücken Sie eine Taste und der folgende Bildschirm sollte erscheinen: - Sie können die Netzwerkkonfiguration durch Drücken der „P“...
Seite 13 Hier werden die Konfigurationsdaten angezeigt. Sie müssen die Standardwerte in der Regel ändern. Inet on ethernet (e) ist die IP Adresse und Subnetzmaske der Netzwerk IP Kamera. Die beiden Adressen werden durch einen Doppelpunkt getrennt. Die IP Adresse wird durch dezimale Zahlen dargestellt, die durch Punkte getrennt werden, z.B.
Seite 14: Zugriff Auf Die Homepage Der Netzwerk Ip Kamera
4.4 Zugriff auf die Homepage der Netzwerk IP Kamera Nach der Zuweisung einer IP Adresse können Sie auf die Netzwerk IP Kamera zugreifen und die Bilder in Echtzeit ansehen. Sie können die Netzwerk IP Kamera über jeden Standard Webbrowser im lokalen oder entfernten Netzwerk konfigurieren.
Seite 15 Sie können das Installationsprogramm wie folgt downloaden: Hinweis: Wenn Sie Probleme bei der Installation von Active-X haben, besuchen Sie die Webseite http://www.intellinet-network.com/driver/NetCam.exe , um das Programm manuell downzuloaden und zu installieren. Bitte folgen Sie diesen Anweisungen, um Active-X manuell zu installieren.
Seite 16 4) JAVA Applet für MAC und Unix Anwender Der JAVA Applet Viewer ist für Anwender, die auf die Kamera mit einem Computer zugreifen, der nicht das MS Windows Betriebssystem nutzt wie z.B. MAC Computer. Der Java Applet Viewer läuft mit JAVA Virtual Machine, einem auf dem Computer installierten Programm.
Seite 17 3. Log out Führt zur Loginseite der Netzwerk IP Kamera 4. Save, Stop save, snap shot, show only image Save, stop save Nutzer können Echtzeitvideos der Netzwerk IP Kamera auf Ihrem PC speichern. Drücken Sie hierzu „save“ und wählen Sie dann ein Verzeichnis aus (wird als AVI Datei gespeichert). Nachdem der Speicherprozess gestartet wurde, erscheinen die “Saving”...
Seite 18 Show only image Wenn Sie nur die Videoanzeige sehen wollen, wählen Sie “show only image”. 5. Framerate Sie können die Bildübertragungsrate auswählen. Wenn Sie „Fastest“ wählen, bekommen Sie Bilder mit der schnellsten Framerate. Die Geschwindigkeit hängt ab von der Geschwindigkeit Ihres Netzwerkes und Ihres PCs.
Seite 19: Einstellung Des Kameraobjektivs
5. Einstellung des Kameraobjektivs 5.1 Einstellung der Schärfe Um die Schärfe optimal an Ihre Umgebung anzupassen, drehen Sie die das Objektiv im oder gegen den Uhrzeigersinn. Sie sollten nicht mehr als 1mm drehen, es sei denn, Sie wollen das Objektiv austauschen. Beobachten Sie gleichzeitig das Bild von Ihrem Webbrowser aus.
Seite 20: Konfiguration Der Administrator Tools
6. Konfiguration der Administrator Tools Sie können die Einstellungen der Netzwerk IP Kamera mit dem Amintrator Tools durchführen. Dieses ist nur möglich für berechtigte Nutzer. Wenn andere Nutzer versuchen, auf diese Tools zuzugreifen, erhalten Sie eine Meldung “You are not an administrator”. Wählen Sie „Administrator Menu“.
Seite 21 Geben Sie die Standard User ID und das Passwort ein und klicken Sie “Submit” (Standard ID und Passwort sind “admin”) VORSICHT Es wird empfohlen, das Adminpasswort sobald wie möglich zu ändern, da alle Netzwerk IP Kameras mit dem gleichen Standard ausgeliefert werden. Hinweis Stellen Sie sicher, dass Sie die Option „Submit“...
Seite 22 Komprimierung Level1 Level Level3 Level4 Level5 Level6 Level Level Level9 Level10 QVGA 2. Bildgröße Sie können als Bildgröße VGA (640x40) oder QVGA (30x40) und SQVGA (160*10) wählen. 3. Vertikaler Flip Um das Bild auf den Kopf zu stellen 4. Horizontaler Flip Um das Bild als Spiegelbild zu sehen 5.
Seite 23: Netzwerkkonfiguration
6.3 Netzwerkkonfiguration Dieser Bildschirm definiert den Netzwerktyp und die Adressen der Netzwerk IP Kamera. Hier könen Sie die IP Adresse der Kamera, den DNS Server, das DDNS setup und den SMTP Server festlegen. 1) Einstellung der IP Adresse, Subnetzmaske, Gatewayadresse Um IP Adesse, Subnetzmaske und Gatewayadresse manuell festzulegen, wählen Sie hier “manually”.
Seite 24 3) Server Portnummer Zum Festlegen der Portnummer für den Webserver (der Standard ist 0 und kann auf Werte zwischen 0 und 103 gesetzt werden). 4) Bildübertragungsportnummer Zur Festlegung der Portnummer für die Bildübertragung (der Standard ist 00 und kann auf Werte zwischen 000 und 65535 gesetzt werden) 5) Ugrade Portnummer Zur Festlegung der Portnummer für ein Firmwareupgrade.
Seite 25: Benutzerkonfiguration
Eine dynamische IP Adresse kann die Fernsteuerung schwierig machen, da Sie unter Umständen Ihre aktuelle WAN IP Adresse nicht wissen. Hier kommt Ihnen der dynamische DNS Service zu Hilfe. 12) ID, Password Geben Sie den Benutzernamen und das Passwort ein, um die im DDNS Server registrierte Kamera zu finden. 13) Hostname Geben Sie den Hostnamen ein, um die im DDNS Server registrierte Kamera zu finden, z.B.
Seite 26 1. User Account (max. 10 Zeichen) Sie können einen Administrator und bis zu 5 normale Benutzer anlegen. Die Namen können später geändert werden. 2. Password (max. 10 characters) Wenn Sie Ihre NETZWERK IP KAMERA jedermann zugänglich machen wollen, sollten Sie Standardbenutzernamen und Passwort nicht ändern.
Seite 27 Es wird nicht empfohlen, den Bewegungsmelder der NETZWERK IP KAMERA für Sicherheitsüberwachungen einzusetzen, da diese Funktion nicht so verlässlich wie professionelle Systeme arbeitet. Hier wird empfohlen, professionelle Software und Sensoren zu verwenden. 2. Bildspeicherungsoption Hier wird eingestellt, wann ein Bild gespeichert wird. _ Before Event Sie können die Bildspeicherung vor Eintritt des Ereignisses beginnen (der Zeitraum kann von 0 bis 1 Sekunden gesetzt werden)
Seite 28: Zeitkonfiguration
6.6 Zeitkonfiguration Hier können Sie Datum und Uhrzeit konfigurieren. 1. Synchronisation mit dem NTP Server Die Netzwerk IP Kamera konfiguriert Datum und Zeit automatisch über den NTP (Network Time Protocol) Server. Dieser ist basiert auf der Greenwich Mean Time. Wählen Sie den NTP Server, die IP Adresse und die Zeitzone und klicken Sie auf „Submit“.
Seite 29: Systemkonfiguration
6.7 Systemkonfiguration In diesem Bildschirm werden der Kameraname, Standort, dit PTZ Kontrolle und die Systeminformationen der Netzwerk IP Kamera konfiguriert. 1. Servername Sie können hier den Namen Ihrer Kamera eingeben. Dieser darf nicht länger als 15 Zeichen sein. 2. Serverstandort Sie können hier den Standort Ihrer Kamera eingeben.
Seite 30: Ptz Kontrolle
7. PTZ Kontrolle Dieser Bildschirm kontrolliert die PTZ Funktion. Diese PTZ Kontrollbox kann nur aktiviert werden, wenn externe PTZ Geräte mit der Netzwerkkamera verbunden sind und die PTZ Kontrolle in der Systemkonfiguration aktiviert wurde. Zoom In Zoom In Zoom Out Right Right Right...
Seite 31: Technische Details
ANHANG A. Technische Details Bild Auflösung: 640x40, 30x40, 160x10 Standard JPEG Komprimierung – 10 Level Komprimierung Netzwerk 10baseT Ethernet oder 100baseTX Fast Ethernet Twisted Pair Kat5 Kabel, Standard RJ45 Verbindung Unterstützte Protokolle: TCP/IP, UDP, PING, ARP, FTP, TFTP, und HTTP Die Konfiguration erfolgt über ein internes Setupprogramm und ein Webinterface.
Seite 32: Frequently Asked Questions
B. Frequently Asked Questions Zu den Funktionen: 1. Was ist die Netzwerk IP Kamera? Die Netzwerk IP Kamera ist eine integrierte Webserver Kamera. Sie besteht aus den 3 Modulen Kamera, Webserver und Netzwerkgerät.Die Netzwerk IP Kamera zeichnet Videos auf, verarbeitet diese und sendet Sie über das Netzwerk.
Seite 33: Troubleshooting
5. Kann auf die Kamera zugegriffen werden, wenn das Netzwerk nur aus privaten IP Adressen besteht? Ja, aber nur Anwender im lokalen Netzwerk können dann auf die Kamera zugreifen. Netzwerke mit geringer Bandbreite können eventuell nicht mehr als eine Kamera gleichzeitig unterstützen. 6.
Seite 34: Symptome, Mögliche Ursachen Und Aktionen
Folgen Sie den nachstehenden Anweisungen, um mit Hilfe des PING Kommandos Fehler zu erkennen und zu beheben. 1) Starten Sie ein DOS Fenster ) Geben Sie den Befehl PING xx.xx.xx.xx ein, wobei xx.xx.xx.xx die IP Adresse Ihrer Netzwerk IP Kamera ist 3) Die folgende Tabelle gibt eine Übersicht, wie die Antworten auf das PING Kommando zu interpretieren sind PING Antwort...
Seite 35 Richten Sie die Kamera manuell aus nicht scharf HINWEIS Wenn Sie nach dem Lesen dieser Informationen immer noch Probleme haben, wenden Sie sich an Ihren Händler oder schauen Sie in der FAQ Sektion der INTELLINET NETWORK SOLUTIONS Webseite nach http://www.intellinet-network.com.
Seite 36: Nutzung Von Ip Adressen Im Lokalen Netzwerk
D. Nutzung von IP Adressen im lokalen Netzwerk Überblick Der Zugang zum Internet wird über IP Adressen hergestellt. Diese Adressen sind begrenzt. Im Moment gibt es 5 Klassen von Netzwerken, die alle IP Adressen beinhhalten. Ein Netzwerk kann nur eine bestimmte Anzahl von IP Adressen enthalten.
Seite 37 Netzwerk ID: Identifiziert ein Netzwerk. Die erste Nummer ist normalerweise die Netzwerk ID Gateway address: Die IP Adresse des Routers zum Zugang in das Internet oder das lokale Netzwerk Broadcast address: Die IP Adresse für Broadcasts. Alle Geräte in diesem Netzwerk haben die selbe Broadcastadresse Subnet Mask: Teilt das locale Netzwrek auf.
Seite 38: Update Der Firmware
• Auf der „System Configuration“ Seite finden Sie die Firmwareversion. Notieren Sie auch die Seriennummer Download von neuer Firmware Sie können die neueste Firmware von der INTELLINET NETWORK SOLUTIONS Webseite downloaden. Die Adresse hierfür ist www.intellinet-network.com/ipcamera. Stellen Sie sicher, dass die Seriennummer der Kamera der Auswahl auf der Webseite entspricht. Die Seriennummer startet immer mit „MNS“.
Seite 39 Führen Sie das Firmware Update Utility aus (in der Firmware ZIP Datei auf der Webseite enthalten). Geben Sie die IP Adresse der Kamera, die Upgrade Portnummer und das Passwort ein, so wie dieses auf der Netzwerkkonfigurationsseite eingegeben wurde. Klicken Sie dann auf den „Start Upgrade“ Knopf. Der Upgradeprozess besteht aus 3 Schritten: „Transferring Firmware“, „Writing Firmware“...
Seite 40 F. Der I/O Connector Der I/O Connector ist das physikalische Interface für digitalen Ausgang und für digitalen Eingang, der für eine Vielzahl von externen Alarmgeräten in die Netzwerk IP Kamera genutzt wird wie z.B. Infrarotsensoren, Switche und Alarmrelays. In Kombination mit den konfigurierbaren Alarmfunktionen können Sie schnell und einfach eine Vielzahl von Sicherheitsanwendungen konfigurieren, die über Alarmmeldungen ausgelöst werden.
Seite 41 Das Internetz nutzt ständig DNS Server, um von Domänennamen auf IP Adressen zurückzuschließen, wie z.B. www.intellinet-network.com, da Namen einfacher zu merken sind als IP Adressen. Ein dynamischer DNS Dienst ist einzigartig, da er ein automatisches Update der IP Adresse bietet und somit eine Änderung derselben für Sie transparent macht.
Seite 42: Wie Der Ods Ddns Dienst Benutzt Wird
Wie der ODS DDNS Dienst benutzt wird 1. Zugang zur ODS homepage (www.ods.org). . Wenn Sie Ihre ID nicht registriert haben, müssen Sie dieses hier tun, indem Sie auf “Register” klicken. 3. Nachdem Sie sich eingeloggt haben, sehen Sie die Administratorseite.
Seite 43: Wie Der Dyndnns Server Benutzt Wird
• Type: Wählen Sie “A” als Standard • Target: Geben Sie die IP Adresse des Gerätes ein • TTL Priority: Geben Sie hier nichts ein Wenn Sie “intellinet.dyndns.org” als Domänennamen wählen wollen, geben Sie “intellinet” als Hostnamen und „dyndns.org“ als Domänennamen ein. HINWEIS...
Seite 44 . Wenn Sie sich noch nicht registriert haben, müssen Sie dieses jetzt nachholen Sonst können Sie sich einfach direkt einloggen.
Seite 45 3. Klicken Sie auf “Add Host” und fahren Sie mit der nächsten Seite fort 4. Geben Sie den gewünschten Domänennamen ein und klicken Sie auf “Add Host” Wenn Sie sich für weitere Details interessieren, sehen Sie bitte die Hilfeseiten ein. 5.
Seite 46: Highspeed Lösungen
3. Geben Sie Ihr DDNS Passwort ein. 4. Geben Sie den Hostnamen ein, den Sie mit Ihrem DDNS Anbieter vereinbart haben, z.B dyndns.org oder yourcamera.dyndns.org oder intellinet.ods.org. 5. Aktivieren Sie die Box zum manuellen DDNS Update und klicken Sie auf “SUBMIT”...
Seite 47: Rücksetzen Der Werkseinstellungen
einen Internetstandard, der einem Lokalen Netzwerk (LAN) erlaubt, eine Reihe von IP Adressen für den internen Verkehr und andere IP Adressen für den externen Verkehr benutzt. Eine NAT Box, die am Übergang vom LAN in das Internet platziert wird, regelt alle notwendigen IP Adressübersetzungen und liefert außerdem: •...
Seite 48 • Öffnen Sie Hyperterminal wie weiter oben beschrieben • Stellen Sie sicher, dass die Netzwerk IP Kamera mit Strom versorgt ist. • Nach einer kleinen Weile startet ein Countdown mmit der Meldung “Press ‘p’ key to stop auto-boot or Load-Default-Button under the NetCam for 3 seconds... ” •...
Seite 49 K. Glossar ActiveX – Ein vom Browser genutzer Regelsatz. Wird oft automatisch heruntergeladen und installiert. ARP – Address Resolution Protocol. Eine Methode, die Ethernetadresse eines Hosts über die Internetadresse aufzufinden. Der Absender schickt ein ARP Paket mit der Internetadresse eines anderen Hosts und wartet darauf, dass dieser (oder jemand anderes) die Ethernetadresse zurückschickt.
Seite 50 PPP – Point–to–Point Protocol. Eine Methode zur Verbindung von zwei Computern, normalerweise über ein Modem über eine Telefonleitung. Protocol – Regeln, die festlegen, wie Daten übertragen werden, speziell über ein Netzwerk. SMTP – Simple Mail Transfer Protocol TCP/IP - Transmission Control Protocol/Internet Protocol. Dieses Protokoll ist die Grundlage für das Internet. TCP überwacht die individuellen Pakete und IP enthält die Regeln über den Versand und Empfang der Pakete.
Seite 52 Sind Sie mit diesem Produkt zufrieden? Für Fragen und Kommentare wenden Sie sich bitte an Ihren INTELLINET NETWORK SOLUTIONS™ Händler. Copyright © INTELLINET NETWORK SOLUTIONS Alle erwähnten Produkte sind registrierte Marken und Eigentum Ihrer jeweiligen Besitzer.
