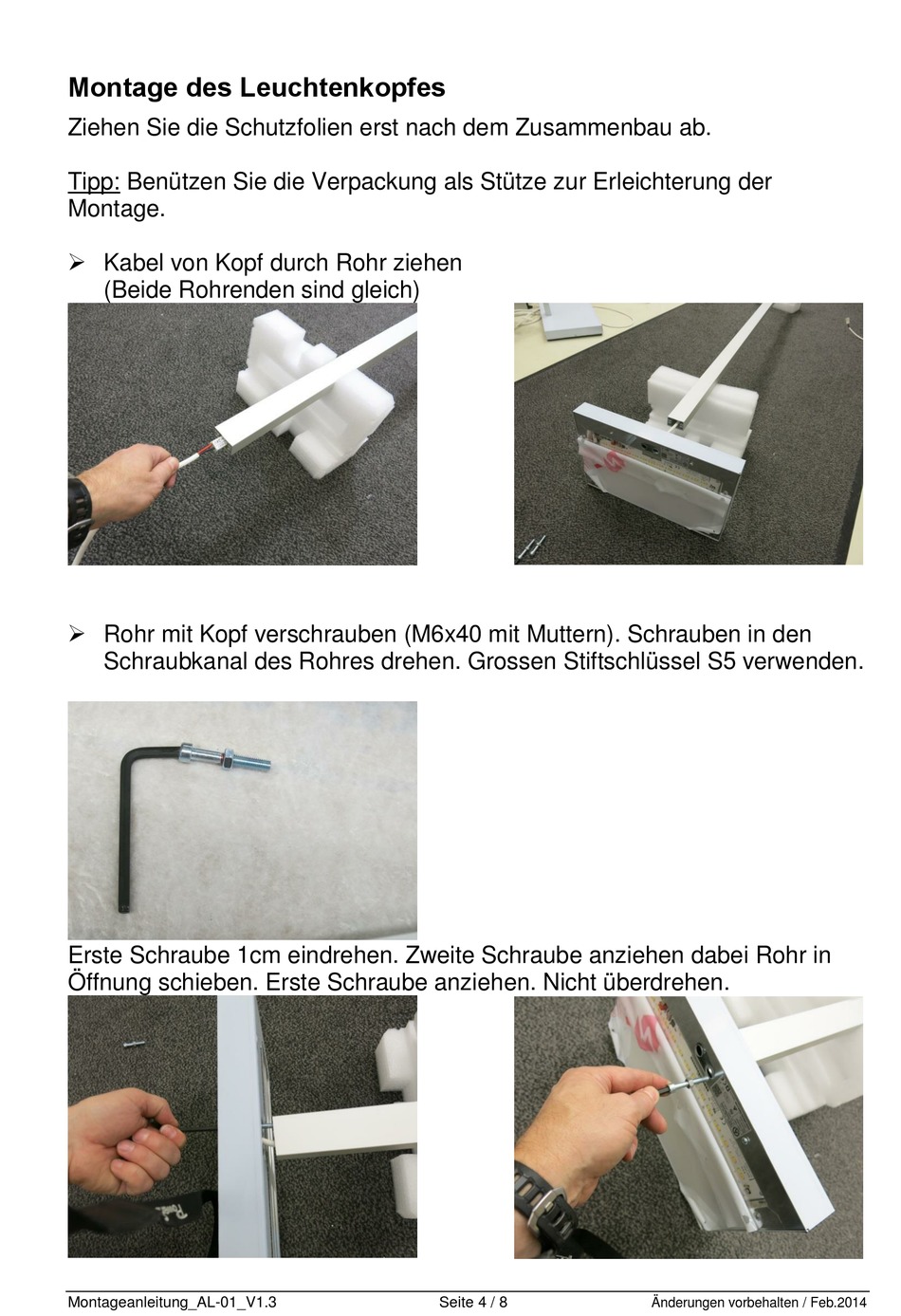

Albedo ONE Montageanleitung Seite 4

Montage des Leuchtenkopfes
Ziehen Sie die Schutzfolien erst nach dem Zusammenbau ab.
Tipp: Benützen Sie die Verpackung als Stütze zur Erleichterung der
Montage.
 Kabel von Kopf durch Rohr ziehen
(Beide Rohrenden sind gleich)
 Rohr mit Kopf verschrauben (M6x40 mit Muttern). Schrauben in den
Schraubkanal des Rohres drehen. Grossen Stiftschlüssel S5 verwenden.
Erste Schraube 1cm eindrehen. Zweite Schraube anziehen dabei Rohr in
Öffnung schieben. Erste Schraube anziehen. Nicht überdrehen.
Montageanleitung_AL-01_V1.3 Seite 4 / 8
Änderungen vorbehalten / Feb.2014
