Thank you for purchasing this solar panel.
G
To enjoy maximum satisfaction from the product
we strongly recommend you read the following
instructions!
Important Information
This manual contains important installation and safety instructions - please
read carefully and follow. See figure 1.
Do not attempt to open the junction box attached to the panel.
Do not drill additional holes in the panel.
Spectra solar panels are 'semi'-flexible. Do not bend except for permanently fixing to a
curved, solid surface and do not exceed the limits in Figure 1.
Over flexing will permanently damage the module and invalidate the warranty!
Always observe the correct polarity when making electrical connections.
Only walk on the panel using soft soled shoes (e.g. deck shoes) and only
when the panel is fully supported underneath by a solid surface.
Mounting
Choose a location that is free from shade and South facing in the Northern hemisphere.
For optimum performance tilt the panel at an angle of 15? plus the location's latitude
from horizontal. On a boat or caravan it is usually more practical to install it flat.
Fix the panel with screws using the 4 fixing holes provided or use adhesive
on the back to stick it in place. Do not drill extra holes in the panel as this
will damage it and invalidate the warranty!
Electrical Connection
Spectra solar panels are suitable for use with sealed and non-sealed 12V lead acid batteries.
To avoid short circuits and sparking cover the panel when making electrical connections.
Connect the solar panel directly to the battery terminals or if necessary through a solar
regulator. Use the ring terminals fitted to the output cables or reconnect to suitable
battery terminals. (e.g. Marlec part no. 901-030) A diode is fitted inside the junction box
to prevent the battery discharging back into the panel in darkness. Always observe the
correct polarity (Red+VE/Black ñVE)!
If the distance from solar panel to battery (or regulator) exceeds the 3m of output
cables then use cable of sufficient diameter to avoid unnecessary voltage drop.
More than 1 panel may be used together either in parallel to give higher output current
or in series to give higher voltage (e.g. 24V system) - see Figures 2 & 3.
10W of solar panels to each 100Ah of battery is recommended to replace natural
discharge levels based on latitude of 50?N. A solar regulator is recommended for higher
ratios and at locations closer to the equator.
Maintenance
Occasionally wipe the solar panel with a damp cloth (use only water and mild detergent)
to remove the build-up of dirt, salt etc.
Non-sealed batteries should be maintained in accordance with manufacturer's instructions.
All wiring and connections should be checked for integrity and corrosion at least annually.
Warranty
Spectra solar panels carry a 2 year warranty providing free replacement cover for all
defects in parts and workmanship from date of purchase.
A valid proof of purchase will be required if making a warranty claim.
Defective products must be returned by prepaid post to your dealer or to
Marlec Engineering Co Ltd,Trevithick Road, Corby, Northants, NN17 5XY, UK.
This Warranty is void in the event of improper installation, modification, owner neglect,
misuse or damage caused by natural disasters and does not extend to batteries, inverters
or other ancillary equipment.
No responsibility is assumed for incidental or consequential damage or damage caused by
the use of unauthorised components.
Your statutory rights are not affected.
Specifications are subject to change without notice.

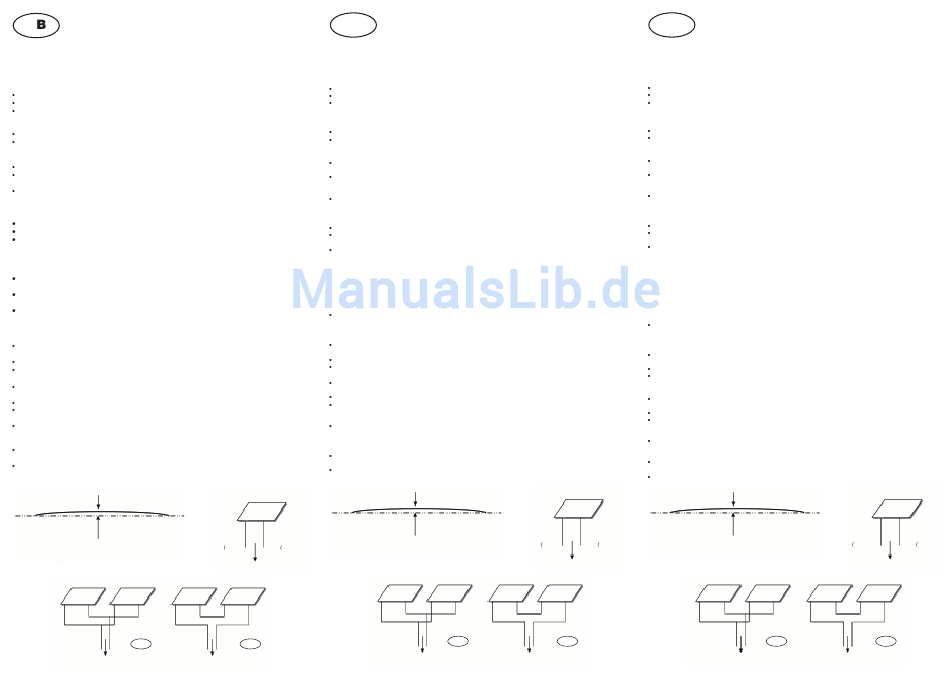

Figure 1
Spectra 5W - 10mm
*
Spectra 10W - 15mm
*
Spectra 20W - 20mm
*
Maximum deflection on longest side of panel
*
12V
Figure 3
12V
-VE
-VE
+VE
+VE
-VE
+VE
-VE
+VE
12V
a) Parallel Connection
F
Informations importantes
Cette notice contient des informations importantes se rapportant à l'installation et à
votre sécurité. Merci de les lire et de les respecter scrupuleusement.Voir l'image 1.
Ne jamais tenter d'ouvrir le boîtier de connexions fixé au panneau.
Ne pas percer le panneau, utiliser les trous de fixation existants
Les panneaux Spectra sont semi-rigides. Ne pas les courber sauf pour les fixer sur un
support arrondi et permanent et en ne dépassant jamais les limites dans l'image 1. Une
courbure trop importante endommagerait irrémédiablement le module et entrainerait
une annulation de la garantie !
Toujours respecter les polarités lors des branchements.
Ne marcher sur le panneau qu'avec des chaussures souples (chaussures de voile) et
seulement s'il est supporté, sur toute sa surface, par un support plein.
Installation
Exposer le panneau au Sud (dans l'hémisphère Nord) et éviter tout ce qui pourrait
créer de l'ombre.
Pour atteindre les performances optimales, incliner le panneau de 15° de plus que la latitude.
Ceci n'étant pas réalisable sur un bateau ou une caravane, le panneau est généralement
monté à l'horizontale.
Fixer le panneau avec des vis en utilisant les quatre trous de fixation ou le coller par le
dos. Ne pas percer de trous supplémentaires au risque d'endommager irrémédiablement
le panneau et d'annuler la garantie.
Branchements électriques
Les panneaux Spectra peuvent être utilisés avec des batteries au plomb de 12V ouvertes ou non.
Pour éviter les risques de court-circuit ou d'étincelles, couvrir le panneau avant d'effectuer
les branchements.
Le panneau peut être directement raccordé aux bornes de la batterie ou, si nécessaire,
via un régulateur solaire. Le boîtier de connexions est équipé d'une diode pour éviter que
la batterie se décharge la nuit dans le panneau. Respecter systématiquement les polarités
(rouge sur la borne positive(+)et noir sur la borne négative(-) )
Si la longueur du câble (3m) n'est pas suffisante pour atteindre la batterie, utiliser du
câble d'une section suffisante pour éviter les chutes de tension.
Il est possible de raccorder plusieurs panneaux. Effectuer un montage en parallèle pour
augmenter la production de courant ou un montage en série pour augmenter la tension
(par exemple, système 24V) – voir les images 2 et 3.
Pour compenser l'auto décharge des batteries, nous recommandons un ratio minimum
de 10W panneau solaire / 100Ah batterie (latitude 50°). Au-delà de ce ratio ou plus près
de l'équateur, il est préférable de monter un régulateur solaire.
Entretien
Essuyer de temps en temps le panneau solaire avec un linge humide (n'utiliser que de
l'eau et un détergent doux) pour éviter la formation d'un dépôt (salissures, sel etc.)
Entretenir les batteries conformément aux instructions du fabricant.
Vérifier au minimum tous les ans l'état des câbles et des connexions.
Garantie
Les panneaux solaires Spectra sont garantis deux (2) ans pièces et main-d'œuvre à
compter de la date d'achat.
Une preuve d'achat est nécessaire pour faire valoir la garantie.
Les produits défectueux doivent être retournés en port payé ä votre distributeur ou à
la société Marlec Engineering Co. Ltd,Trevithick Road, Corby, Northants, NN17 5XY,
UK (Royaume-Uni)
La garantie est nulle dans le cas d'une installation non correcte, d'une modification du
produit, d'un mauvais entretien, d'une utilisation non-conforme ou de dégâts causés par
une catastrophe naturelle. La garantie ne s'étend pas aux batteries, convertisseurs et
autres équipements auxiliaires.
La garantie ne couvre aucun dégât direct ou indirect provoqué par l'installation de composants
non autorisés.
Vous conservez vos droits statutaires.
Les spécifications peuvent être changées sans préavis.
Figure 1
Solar Panel
Figure 2
-VE Black)
+VE Red)
Déflection maximum sur le côté le plus long du panneau
*
Output to Battery (or regulator)
Figure 3
12V
12V
-VE
-VE
+VE
-VE
+VE
24V
b) Series Connection
Merci d'avoir acheté ce panneau solaire.
Pour en obtenir un maximum de satisfaction,
nous vous conseillons de lire les instructions
suivantes.
Panneau Solaire
Figure 2
Spectra 5W - 10mm
*
Spectra 10W - 15mm
*
Spectra 20W - 20mm
*
-VE Noire)
Puissance fournie à la batterie (ou au régulateur)
12V
12V
12V
12V
+VE
-VE
+VE
-VE
+VE
-VE
+VE
-VE
+VE
12V
-VE
+VE
24V
a) Connection en parallèle
b) Connection en série
Wir freuen uns, dass Sie sich zum Kauf dieses
DE
Solarkollektors entschlossen haben. Damit das
Produkt zu Ihrer optimalen Zufriedenheit arbeitet,
empfehlen wir Ihnen dringend, die folgenden
Wichtiger Hinweis
Diese Anleitung enthält wichtige Montage- und Sicherheitsanweisungen – lesen Sie sie
bitte sorgfältig durch. Siehe Abbildung 1.
Versuchen Sie nicht, die Anschlussdose am Kollektor zu öffnen.
Bohren Sie keine zusätzlichen Löcher in den Kollektor.
Spectra-Solarkollektoren sind "semiflexibel". Sie dürfen nur gebogen werden, um sie
dauerhaft an einer festen gewölbten Oberfläche anzubringen. Die Grenzwerte in
Abbildung 1 dürfen dabei nicht überschritten werden. Überbiegen verursacht eine dauer
hafte Schädigung des Moduls und setzt die Garantie außer Kraft!
Beachten Sie bei elektrischen Anschlüssen immer die Polung.
Sie sollten auf dem Kollektor nur mit weichen Sohlen (z. B. mit Deckschuhen) laufen und
nur dann, falls der Kollektor von einer massiven Fläche voll getragen wird.
Montage
Wählen Sie in der nördlichen Hemisphäre einen nach Süden gewandten Standort, der
frei von Schatten ist.
Um die optimale Leistung zu erbringen, sollte der Kollektor zur Horizontalen eine
Neigung von 15º plus Breitengrad des Standorts aufweisen. Auf einem Boot oder
Caravan ist es meist praktischer, den Kollektor flach zu montieren.
Kollektor mit Schrauben in den 4 Befestigungslöchern fixieren oder mit Klebstoff auf der
Rückseite festkleben. Bohren Sie keine zusätzlichen Löcher in den Kollektor, da ihn dies
beschädigen und eine Garantieverletzung darstellen würde!
Elektrischer Anschluss
Spectra-Solarkollektoren eignen sich für abgedichtete und nicht abgedichtete 12-V-Bleibatterien.
Um Kurzschlüsse und Funkenbildung zu vermeiden, sollte der Kollektor beim Einrichten
der Anschlüsse abgedeckt werden.
Solarkollektor direkt an die Batterieanschlüsse oder bei Bedarf über einen Laderegler
anschließen. Ringanschlüsse an den Ausgangskabeln verwenden oder neu mit geeigneten
Batterieanschlüssen verbinden (z. B. Marlec Artikel Nr. 901-030). In der Anschlussdose
befindet sich eine Diode, die die Rückentladung der Batterie in den Kollektor bei
Dunkelheit verhindert. Immer richtige Polung beachten (rot +/schwarz –)!
Falls der Abstand des Solarkollektors zu Batterie (oder Regler) eine Ausgangskabellänge
von 3 m überschreitet, sollten Kabel von ausreichendem Durchmesser verwendet wer
den, um einen unnötigen Spannungsabfall zu vermeiden.
Um einen höheren Ausgangsstrom zu liefern, kann mehr als 1 Kollektor parallel geschaltet
werden. Um eine höhere Spannung zu erzielen (z. B. 24-V-System), ist eine
Reihenschaltung möglich – siehe Abbildungen 2 und 3.
Ausgehend von einem geographischen Breitengrad 50°N werden für jede 100-Ah-
Batterie 10-W-Solarkollektoren empfohlen, um die natürliche Entladung zu ersetzen. Für
höhere Verhältnisse und Standorte in größerer Äquatornähe wird ein Laderegler empfohlen.
Pflege
Wischen Sie gelegentlich den Solarkollektor mit einem feuchten Tuch ab (nur mit
Wasser und einem milden Reinigungsmittel), um Schmutz-, Salzablagerungen usw. zu entfernen.
Nicht abgedichtete Batterien sind gemäß den Anweisungen des Herstellers zu warten.
Alle Kabel und Anschlüsse müssen mindestens einmal jährlich auf Unversehrtheit und
Korrosion geprüft werden.
Garantie
Für Spectra-Solarkollektoren gilt eine 2-jährige Garantie, die den kostenlosen Ersatz bei
Mängeln an Teilen und Verarbeitung ab dem Kaufdatum vorsieht.
Für Garantieforderungen ist ein Kaufnachweis nötig.
Mangelhafte Produkte sind ordnungsgemäß frankiert per Post an Ihren Händler oder an
Marlec Engineering Co Ltd,Trevithick Road, Corby, Northants, NN17 5XY,
Großbritannie, einzusenden.
Diese Garantie verfällt bei unsachgemäßer Montage, Änderung,Vernachlässigung durch
den Eigentümer, Missbrauch oder Beschädigung aufgrund von Naturkatastrophen und gilt
nicht für Batterien, Stromrichter oder andere Zusatzausrüstung.
Es wird keine Verantwortung für Neben- oder Folgeschaden oder Schaden aufgrund des
Einsatzes nicht zugelassener Komponenten übernommen.
Ihre gesetzlichen Rechte werden davon nicht beeinträchtigt.
Technische Angaben können unangekündigt geändert werden.
Abbildung 1
Spectra 5W - 10mm
Spectra 10W - 15mm
Spectra 20W - 20mm
+VE Rouge)
Maximale Ablenkung an der längsten Seite des Kollektors
*
Abbildung 3
12V
-VE
+VE
-VE
+VE
-VE
+VE
a) Parallelschaltung
Anweisungen zu lesen
Abbildung 2
Solarkollektor
*
*
*
-VE Schwarz)
+VE Rot)
Ausgabe an Batterie (oder Regler)
12V
12V
12V
-VE
+VE
-VE
+VE
12V
-VE
+VE
24V
b) Reihenschaltung
Werbung
