Info System 13-15 Fehlermeldungen Geräte Vernetzung Stromversorgung ATR-6 G Technische Daten Vor Inbetriebnahme / Verwendung der Geräte ist diese Betriebsanleitung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden.
Komponenten sind nicht zulässig und fremdete Verwendung dieser können Fehlfunktionen verursachen Dokumentation ist ohne schriftliche Genehmigung der Die Geräte dürfen nicht an das Strom- ■ REMKO GmbH & Co. KG netz angeschlossen werden. nicht zulässig. Die DC Spannungsversorgung darf ausschließlich vom GPM erfolgen...

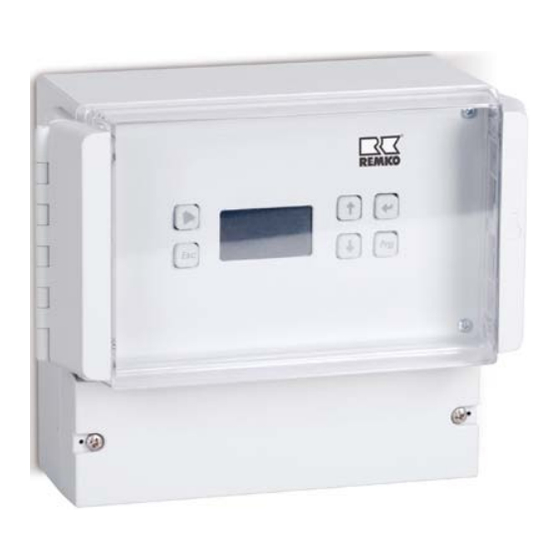

Gerätebeschreibung Das Gruppenschaltgerät ATR-6 G ist mit einem 1,54-Zoll (128 x 64 Pixel) LCD-Display mit OLED-Technik und 6 Multifunktionstasten ausgestattet. Das Gruppenschaltgerät ATR-6 G ist Die Wochenschaltuhr steuert im Uhren- Uhren- eine zeitgeführte elektronische Tempe- betrieb die Tag-/ Nachttemperaturen raturregelung zur Steuerung von ein bis oder Frostschutztemperatur.
REMKO ATR-6 G Bedienelemente Display und Bedientasten Aufbau des Displays Fehlermeldungen Das Gruppenschaltgerät ist mit einem Verlust der Daten im Schnellspeicher 1,54-Zoll (128 x 64 Pixel) LCD-Display mit OLED-Technik und 6 Multifunktions- Anzeige für Fehlermeldungen tasten ausgestattet. Netzstörung Datum Temperatur Uhrzeit Di 01.FEB...
Hauptmenü Betriebsmodus Durch Drücken der PRG-Taste wird das Hauptmenü im Display angezeigt. Mit diesem Menü kann man die Be- Das Hauptmenü besteht aus folgenden triebsart der an das Schaltgerät ange- Abschnitten: schlossenen Geräte auswählen. BETRIEBSMODUS ■ BETRIEBSMODUS SOLLTEMPERATUR ■ HEIZUNG TIMER AKTIVIERUNG ■...
Seite 8
REMKO ATR-6 G LUEFTUNG AUTOMATIKBETRIEB Nach Auswahl der Zeile „LUEFTUNG“ BETRIEBSMODUS und Drücken der Enter-Taste wird der HEIZUNG runde Curser neben die entsprechende LUEFTUNG Zeile verschoben und automatisch der AUTOMATIK aktuelle Sollwert angezeigt. Zur Einstellung des Sollwertes nochmals die Enter-Taste drücken und den ange- drücken und den ange-...
Seite 9
Automatikbetrieb COMFORT Wenn der Wert der letzten Spalte (Spalte Die an das Schaltgerät angeschlossenen „M“) gleich „1“ ist, bedeutet das, dass Geräte laufen im Heiz- oder Lüftungsbe- der Brenner des Geräts (z.B. N.02 und trieb je nach den eingestellten Sollwerten N.03) eingeschaltet ist.
REMKO ATR-6 G Zu Änderung der Sollwerte die Enter- Durch Drücken der Enter-Taste werden Taste mehrmals drücken und den Tem- Tage und Monate des Beginns und des peraturwert der einzustellenden Zeile Ende der einzustellenden Zeiten ange- anwählen. wählt und mit den Pfeiltasten oder ...
Timer Schaltzeiten Dieses Menü ermöglicht die Einstellung 00:00 der Schaltzeiten und Betriebsarten für 00:00 jeden Wochentag (entsprechend den 00:00 Einstellungen zur Kalenderprogrammie- 00:00 rung). 07:00 17:00 Nach Auswahl der Zeile „TIMER“ und Drücken der Enter-Taste erhält man Zugang zu der Bildschirmseite des ersten Wochentages.
REMKO ATR-6 G Datum und Uhrzeit Nach Auswahl der Zeile „Datum und Kopieren/Einfügen von Schaltzeiten Sie können die Schaltzeiten eines Uhrzeit“ im Hauptmenü und Drücken Wochentags auch kopieren und einem der Enter-Taste erscheint die Bildschirm- anderen Tag zuordnen. seite „DATUM UND UHRZEIT“.
Diagnose Konfiguration Nach Auswahl der Zeile „DIAGNOSE“ und drücken der Enter-Taste erhält man Zugang zu einer Bildschirmseite, die die Mit diesem Untermenü ist es möglich, aktuellen Temperaturen und korrekte das Netz unter Angabe der Anzahl der Funktion der angeschlossenen Fühler an das Schaltgerät angeschlossenen anzeigt.
Seite 14
REMKO ATR-6 G Parameter CPU Die Untermenüs Cx, Ax und STxPx In diesem Abschnitt erhält man Zugang ermöglichen die Anzeige und falls not- zum CPU-Prozessor eines jeden einzel- wendig die Änderung der im Prozessor nen an das Schaltgerät angeschlossene des angezeigten Gerätes enthaltenen Gerät.
Seite 15
Temperaturfühler In der Zeile „MITTELGEWICHT“ kann Die Zeile „KONFIG. FUEHLER“ mit den die Priorität der Temperaturfühler Pfeiltasten oder auswählen und zwischen internen und externen Fühler anschließend die Enter-Taste drücken. eingestellt werden. Daraufhin erscheint die Bildschirmseite Diese Funktion ist nur bei der „Methode „KONFIGURATION FUEHLER“.
REMKO ATR-6 G Fehlermeldungen HINWEIS Auf der Hauptbildschirmseite des Schaltgerätes können drei verschiedene Die Bedeutung des Fehlercodes Fehlermeldungen angezeigt werden: entnehmen Sie bitte aus der Geräte Betriebsanleitung. Netzstörung Gerätefehler Fehlermeldungen zurücksetzen E²P Datenverlust Die Meldung „Netzstörung“ ( ) erfolgt, Um evtl. Fehler rückzusetzen ruft man wenn das Schaltgerät Übertragungsfeh-...
BUS-Verbindung vernetz werden. Die Steuerleitung wird jeweils an den Klemmen 3 und 4 des Steckers CN7 auf der Steuerplatine aufgeschaltet. Im Gruppenschaltgerät ATR-6 G einmal an die Klemmen A+ und B-. HINWEIS Beim Anschluss mehrerer Geräte in einem Netz ist die Polarität des MOD-BUS Anschlusses zu beachten.
REMKO ATR-6 G Stromversogung der ATR-6 G Das vorhandene Kabel von Klemme 5 der Steckverbindung CN6 auf der Steu- erplatine trennen. Das mitgelieferte Zusatzkabel an Klem- me 5 der Steckverbindung CN6 wie auf der Abbildung wieder anschließen. Schaltgerät ATR-6 G...
Technische Daten ATR-6 G Tagtemperatur - 5... + 30 °C Absenktemperatur - 5... + 30 °C Frostschutztemperatur - 5... + 30 °C Fühlertoleranz ± 1 K Schaltdifferenz ± 0,1... ± 5,0 K, einstellbar Temperaturauflösung Sollwert 0,1 K / Istwert 0,1 K Solltemperatureinstellung über Menü...
