1. Zusammensetzen der Pumpe und
des Filters (siehe Zeichnung)
Grob- sowie den blauen Feinfilter aus der Ver-
sandverpackung.
ten Öffnung nach unten auf eine ebene Fläche.
Schieben Sie den blauen Feinfilter mit der Öff-
nung nach oben in den Grobfilter.
Führen Sie die Pumpe mit dem Kabel und dem
Stutzen für den Wasseraustritt nach oben zei-
gend in den Feinfilter ein.
Stecken Sie je nach Wunsch die Verlängerungs-
stücke und den Düsenaufsatz auf die Aus-
trittsöffnung an der Oberseite der Pumpe.

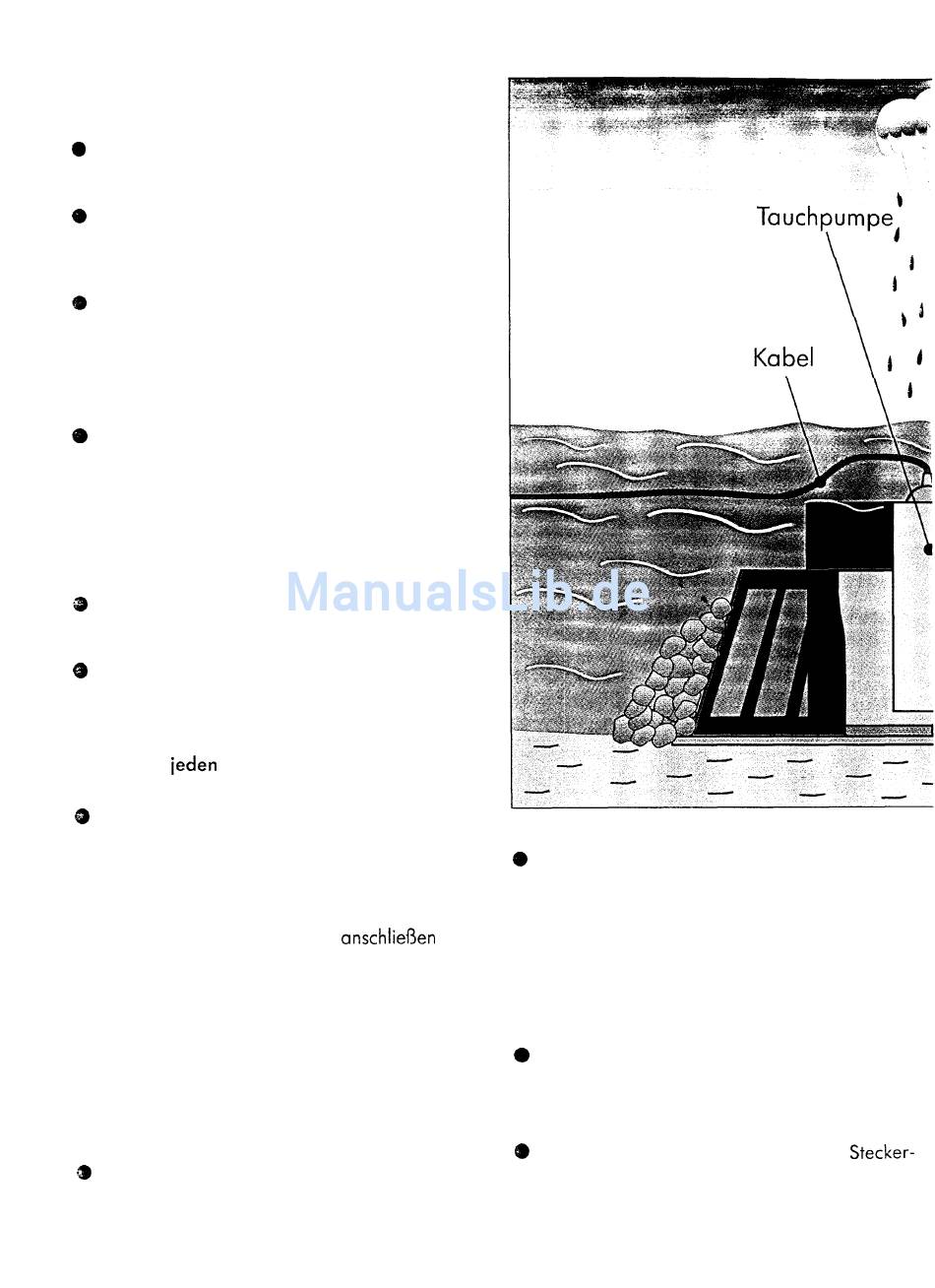

Zeichnung ins Wasser. Sie sollte zur Erzielung
einer formschönen Fontäne knapp unter der
Wasseroberfläche platziert sein. Stellen Sie die
Pumpe ggf. auf einen umgestülpten Eimer o.ä.
in das Wasser, wenn die Wassertiefe an der
ausgewählten Stelle eine Platzierung direkt un-
terhalb der Wasseroberfläche nicht erlaubt.
Zur verstärkten Filterwirkung und zur Beschwe-
rung der Pumpe können Sie den grünen Grob-
filterkorb zusätzlich mit Kieselsteinen abdecken.
tergrund, damit keine Schmutzteilchen direkt
angesaugt werden können.
ACHTUNG: Die Anschlussstecker der Pumpe
sollten auf ieden Fall trocken und sauber blei-
ben.
auch die Verwendung für eine Wasserumwäl-
zung des Gartenteiches, bei welcher das Was-
ser nicht durch den Düsenaufsatz, sondern
durch einen Schlauch transportiert wird. Sie
können in diesem Fall den Schlauch an die Aus-
trittsöffnung der Tauchpumpe anschlie6en und
danach die Pumpe etwas tiefer in das Wasser
setzen, damit man den Schlauchanschluss nicht
mehr sieht. Der Wasserauslauf durch das ande-
re Schlauchende kann an einer beliebigen Stel-
le des Teiches oberhalb des Wasserspiegels er-
folgen.
2. Aufstellung und Anschluss
des
Shell Solarmoduls
Bestrahlung d u r c h d i e S o n n e a b h ä n g i g .
Wählen Sie daher einen Aufstellungsort aus, an
dem das Modul über den Tag möglichst lange
von der Sonne angestrahlt wird.
die Vorderseite des Moduls mit den Solarzellen
nach Süden ausgerichtet ist und schattenfrei
steht. Der Neigungswinkel des Moduls sollte
zwischen 30" und 40" Grad betragen, z. B.
durch Anlehnen an einen Stein am Gartenteich-
Ufer. Zudem sollte eine gute Luftzirkulation hin-
ter dem Modul gewährleistet sein, damit kein
Hitzestau entstehen kann.
gen werden. Durch starken Druck oder Schlag
auf die Solarzellen können Defekte (Zellen-
bruch) auftreten.
paare der Pumpe und des Moduls so miteinan-
der, dass die Kupplung fest einrastet. Durch
starkes Ziehen an der Kupplung (nicht an dem
Kabel) können Sie die Verbindung auf Wunsch
später wieder lösen.
