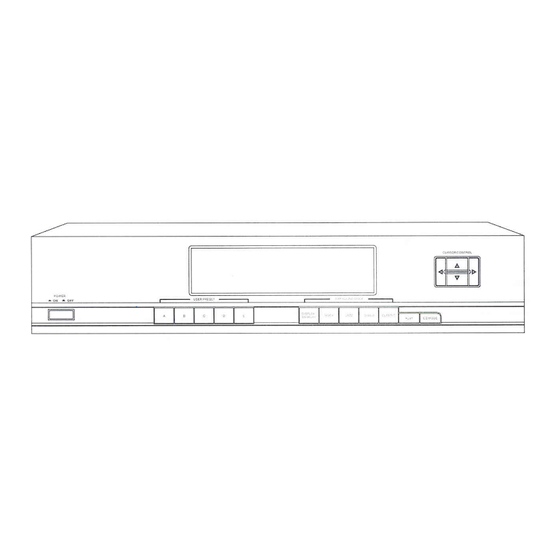

Inhaltszusammenfassung für X4-TECH EQ-1000
- Seite 1 Bedienungsanleitung Operating instructions Mode d‘emploi Gebruiksaanwijzing...
- Seite 2 Bedienungsanleitung Deutsch Seite 4 – 1 Operating instructions English Page – 9 Mode d‘ emploi Français Page 40 – 57 Gebruiksaanwijzing Nederlands Pagina 58 – 75...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Deutsch Inhalt Kapitel 1 Bestimmungsgemäße Verwendung Sehr geehrte Kundin, sehr geehrter Kunde, Symbolerklärungen wir bedanken uns für den Kauf dieses Produkts. Kapitel 2 Sicherheitshinweise Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Kapitel 3 Aufstellung... -
Seite 4: Bestimmungsmäßige Verwendung
Bestimmungsmäßige Verwendung Sicherheithinweise Der X4-TECH HiFi-Equalizer EQ-1000 dient zur klanglichen Beeinflussung niederpegeliger Audio- Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht signale im Heimbereich. Die Ausgangssignale sind ebenfalls niederpegelige Audiosignale. werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Das niederpegelige Audioausgangssignal muss zur Verstärkung an einen externen Verstärker... -
Seite 5: Kapitel 2 Sicherheitshinweise Kapitel
dem Ein/Ausschalter auszuschalten. › Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so › Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die setzen Sie sich bitte mit unserer technischen Auskunft oder einem Fachmann in Ver- Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen. -
Seite 6: Kapitel 3 Aufstellung
Aufstellung Anschluss Berücksichtigen Sie bei der Wahl des Aufstellortes die Raumgegebenheiten, wie z.B. die Lage der Stellen Sie sicher, dass vor dem Anschluss des Gerätes der Netzstecker gezogen ist. Tren- nächsten Steckdose etc. Achten Sie bei der Auswahl des Aufstellortes auch darauf, dass direktes nen Sie ebenfalls alle anderen anzuschließenden Geräte von ihrer Stromversorgung. -
Seite 7: Anschluss Der Netzversorgung
Bedienung › Verbinden Sie die Anschlüsse LINE PLAY (OUT) mit dem Eingang für Effektgeräte Ihres Verstär- kers (meist mit EQUALIZER PLAY bzw. EQUALIZER IN gekennzeichnet). › Verbinden Sie die Anschlüsse LINE (IN) REC mit dem Ausgang für Effektgeräte Ihres Verstärkers (meist mit EQUALIZER REC bzw. -
Seite 8: Erstmaliges Einschalten
Einstellung der Equalizerbänder Taste CLASSIC Diese Taste aktiviert eine für klassische Musik optimierte Equalizereinstellung. › Wählen Sie mit der Taste EQ MODE (4) die gewünschte Einstellungsart: Taste DISCO Einstellung ALT > Bandbreite hoch (mehrere Bänder werden gleichzeitig verstellt) Diese Taste aktiviert eine für Discomusik optimierte Equalizereinstellung. Einstellung FINE >... -
Seite 9: Ändern Der Displaydarstellung
Handhabung Ändern der Displaydarstellung › Stecken Sie den Netzstecker niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondens- wasser kann unter Umständen das Gerät zerstören. Die Displayanzeige (2) stellt im Einstellmodus die verschiedenen Equalizerbänder und ihre Ein- stellungen dar. -
Seite 10: Kapitel 7 Wartung
Wartung Behebung von Störungen Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes z.B. auf Beschädigung der Mit dem Gerät haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut Netzleitung und des Gehäuses. wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können: Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. -
Seite 11: Technische Daten
› Abmessungen: 420 x 95 x 215 mm › Masse: 2,7 kg Service Bei Fragen wenden Sie sich an unsere Service-Hotline: Hotline: (0 53 02) 8 06-450 Adresse: x-services.eu gmbh Serviceabteilung X4-TECH Brackestraße 3 38159 Vechelde Germany Kapitel 9 Technische Daten... - Seite 12 Operating instructions English Table of Contents Chapter 1 Intended use Dear Customer, 24 Explanation of symbols Thank you for purchasing this product. Chapter 2 Safety instructions This product complies with the applicable National and European specifications. We kindly request the user to follow the operating instructions, to preserve this condition and to ensu- re safe operation! Chapter 3 Setup...
-
Seite 13: Chapter 1 Intended Use
Intended use Safety instructions The X4-TECH HiFi-Equalizer EQ-1000 is intended for adjustment of low-level audio signals in the In the case of damages which are caused due to failure to observe these operating home. The output signals are also low-level audio signals. - Seite 14 › The product is not a toy and should be kept out of reach of children! Children cannot › If you are not sure about the correct connection or if questions arise which are not covered by the operating instructions, please do not hesitate to contact our technical judge the dangers involved when dealing with electrical devices.
-
Seite 15: Chapter 3 Setup
Setup Connection When selecting the installation site, consider the room conditions, meaning the location of the Before connecting the device, ensure that the mains plug is disconnected. Similarly, next outlet, etc. Also prevent direct sunlight, vibrations, dust, heat, cold and dampness. Keep the all other devices to be connected should be disconnected from the electricity sup- appliance away from strong transformers or motors. -
Seite 16: Connecting The Power Supply
Operation › Connect the LINE PLAY (OUT) connection with your amplifier‘s input for effect devices (general- ly marked EQUALIZER PLAY or EQUALIZER IN). › Connect the LINE (IN) REC connection with your amplifier‘s output for effect devices (generally marked EQUALIZER REC or EQUALIZER OUT). ›... -
Seite 17: Switching On For The First Time
Setting the equalizer bands CLASSIC button This button activates an equalizer setting optimised for classical music. › Use the EQ MODE button (4) to select the desired setting type: DISCO button ALT setting > bandwidth high (several bands are adjusted at the same time) This button activates an equalizer setting optimised for disco music. -
Seite 18: Changing The Appearance Of The Display
Handling Changing the appearance of the display › Never plug the power plug into a mains socket immediately after the device was taken from a cold to a warm environment. The condensation water created thereby may damage the device. The display (2) represents the individual equalizer bands and their settings. If no button is pu- ›... -
Seite 19: Chapter 7 Maintenance
Maintenance Troubleshooting Periodically check the technical safety of the device, e.g. check for damage to the power cable By purchasing this system you have acquired a product that has been designed to the state of or the housing. the art and is operationally reliable. Nevertheless, problems or faults may occur. If you have a reason to believe that the device can no longer be operated safely, disconnect it Therefore, we would like to describe here how to eliminate possible faults: immediately and secure it against being operated unintentionally. -
Seite 20: Chapter 9 Technical Data
› Center frequencies: 40/63/98/160/250/400/625/1k/1.5 k/2.5 k/3.9 k/6.3 k/10 k/16 kHz › Dimensions: 420 x 95 x 215 mm › Weight: 2.7 kg Service Hotline: +49 (0) 53 02/8 06-450 Address: x-services.eu gmbh Service department X4-TECH Brackestraße 3 D-38159 Vechelde/Germany Chapter 9 Technical data... - Seite 21 Mode d‘emploi Français Table des matières Chapitre 1 Utilisation conforme Chère cliente, cher client, Explications des symboles Nous vous remercions de l‘achat du présent produit. Chapitre 2 Consignes de sécurité Ce produit répond aux exigences légales nationales et européennes. Afin de maintenir le produit dans son état actuel et d‘assurer un fonctionnement sans risques, les utilisateurs sont tenus de suivre les instructions contenues dans le présent mode d‘emploi! Chapitre 3...
-
Seite 22: Utilisation Conforme
Utilisation conforme Consignes de sécurité L‘égaliseur HiFi X4-TECH EQ-1000 sert à influencer le son des signaux audio à bas niveau et est Tout dommage résultant d‘un non-respect du présent mode d‘emploi a pour ef- destiné à un usage personnel. Les signaux de sortie sont également des signaux audio de bas fet d‘annuler la garantie. -
Seite 23: Chapitre 2 Consignes De Sécurité
l‘interrupteur marche/arrêt. autres appareils raccordés à ce produit. › Ce produit n‘est pas un jouet, maintenez-le hors de la portée des enfants. Les enfants › En cas de doute quant au raccordement correct de l‘appareil ou si vous avez des que- ne sont pas en mesure d‘évaluer les risques résultant de la manipulation des appareils stions auxquelles vous ne trouvez aucune réponse dans le présent mode d‘emploi, électriques. -
Seite 24: Chapitre 3 Installation
Installation Raccordement Au moment de choisir un emplacement, prenez en compte les caractéristiques de la pièce telles Assurez-vous avant de brancher l‘appareil que la fiche est retirée. Débranchez égale- que l‘emplacement de la prise la plus proche, etc. De même, veillez à ne pas exposer l‘appareil ment tous les appareils connectés de l‘alimentation électrique. -
Seite 25: Branchement De La Tension Secteur
Utilisation › Branchez les prises LINE PLAY (OUT) sur l‘entrée destinée aux appareils à effets de votre ampli- ficateur (indiqué le plus souvent par EQUALIZER PLAY ou EQUALIZER IN). › Branchez les prises LINE (IN) REC sur l‘entrée destinée aux appareils à effets de votre amplifica- teur (indiqué... -
Seite 26: Première Mise En Marche
Touche DISCO › Choisissez la bande à régler avec les touches CURSOR CONTROL (3) 4 ou 6. La bande choisie Cette touche active un réglage d‘égaliseur optimisé pour la musique disco. clignote sur l‘indicateur (2). › Réglez avec les touches CURSOR CONTROL (3) 8 ou 2 le niveau souhaité de la bande sélection- Touche JAZZ née. -
Seite 27: Commande Via La Télécommande Systéme
Manipulation › Appuyez sur la touche DISPLAY/MEMORY (10) en mode d‘affichage du spectre jusqu‘ à ce que › N‘insérez jamais directement la fiche de contact dans une prise de courant, lorsque l‘appareil a été transporté d‘une pièce froide dans une pièce chaude. L‘eau de condensation qui se forme l‘affichage désiré... -
Seite 28: Chapitre 7 Entretien
Entretien Dépannage Contrôlez régulièrement la sécurité technique de l‘appareil en vous assurant par ex. de l‘absence Avec l‘appareil, vous avez acquis un produit à la pointe du développement technique et bénéfi- d‘endommagements au niveau du cordon d‘alimentation et du boîtier. ciant d‘une grande sécurité... -
Seite 29: Chapitre 9 Caractéristiques Techniques
› Fréquences centre:40/63/98/160/250/400/625/1k/1,5 k/2,5 k/3,9 k/6,3 k/10 k/16 kHz › Dimensions: 420 x 95 x 215 mm › Poids: 2,7 kg Le service Téléphone: +49 (0) 53 02/ 8 06-450 L‘adresse x-services.eu gmbh Service X4-TECH Brackestraße 3 38159 Vechelde L‘Allemagne Chapitre 9 Caractéristique techniques... - Seite 30 Gebruiksaanwijzing Nederlands Inhoudsopgave Hoofdstuk 1 Voorgeschreven gebruik Geachte klant, Gebruikte symbolen hartelijk dank voor de aankoop van dit product. Hoofdstuk 2 Veiligheidstips Dit product voldoet aan de wettelijke nationale en Europese wetgeving. Gelieve deze ge- bruiksaanwijzing goed op te volgen om deze toestand te behouden en een gebruik zonder gevaren te waarborgen! Hoofdstuk 3 Opstellen...
-
Seite 31: Voorgeschreven Gebruik
Voorgeschreven gebruik Veiligheidstips De X4-TECH HiFi-Equalizer EQ-1000 dient voor het regelen van audiosignalen op laag niveau bij Bij schade ten gevolge van niet-naleving van deze gebruiksaanwijzing vervalt uw thuistoepassingen. De uitgangssignalen zijn eveneens audiosignalen met een laag niveau. recht op garantie. Voor gevolgschade zijn wij niet aansprakelijk! Het audio-uitgangssignaal met laag niveau moet ter versterking naar een externe versterker Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebru-... -
Seite 32: Hoofdstuk 2 Veiligheidstips
› Houd het product buiten bereik van kinderen; het is geen speelgoed. Kinderen kun- › Indien u vragen heeft over de correcte aansluiting of als er problemen zijn waar u in nen niet inschatten welke gevaren aan het gebruik van elektrische apparatuur zijn de gebruiksaanwijzing geen oplossing voor kunt vinden, neem dan contact op met verbonden. -
Seite 33: Hoofdstuk 3 Opstellen
Opstellen Aansluiting Houd bij het neerzetten van het apparaat rekening met de omgeving, bijv. de plaats van de Controleer voor de aansluiting of de netstekker uit het stopcontact is getrokken. dichtstbijzijnde contactdoos, enz. Let bij het plaatsen van het apparaat op dat blootstelling aan Ontkoppel alle apparaten die moeten worden aangesloten eveneens van de betref- direct zonlicht, trillingen, stof, hitte, kou en vocht moet worden voorkomen. -
Seite 34: Aansluiting Van De Netverzorging
Bediening › Verbind de aansluitingen LINE PLAY (OUT) met de ingang voor effectapparaten van uw verster- ker (meestal aangeduid met EQUALIZER PLAY resp. EQUALIZER IN). › Verbind de aansluitingen LINE (IN) REC met de uitgang voor effectapparaten van uw versterker (meestal aangeduid met EQUALIZER REC resp. -
Seite 35: De Eerste Keer Inschakelen
Instellen van de equalizerbanden Toets CLASSIC Deze toets activeert een voor klassieke muziek optimale equalizerinstelling. › Selecteer met de toets EQ MODE (4) de gewenste instelling. Toets DISCO Instelling ALT > bandbreedte vergroten (meerdere banden worden tegelijk geregeld) Deze toets activeert een voor discomuziek optimale equalizerinstelling. Instelling FINE >... -
Seite 36: Wijzigen Van De Displayweergave
Instandhouding Wijzigen van de displayweergave › Steek de netstekker nooit direct in een stopcontact als het apparaat van een koude in een warme ruimte is gebracht. Het condensatiewater dat hierbij gevormd wordt, kan in bepaalde gevallen het apparaat kapot maken. Het display (2) geeft in de instelmodus de verschillende equalizerbanden en hun instellingen weer. -
Seite 37: Hoofdstuk 7 Onderhoud
Onderhoud Verhelpen van storingen Controleer regelmatig de technische veiligheid van het apparaat, bijvoorbeeld op beschadiging U heeft met dit apparaat een product aangeschaft dat volgens de nieuwste stand der techniek is van het netsnoer en de behuizing. ontwikkeld en veilig is in het gebruik. Toch kunnen zich problemen of storingen voordoen. Wanneer kan worden aangenomen dat een veilig gebruik niet meer mogelijk is, mag het ap- Daarom wordt hieronder beschreven, hoe eventuele storingen verholpen kunnen worden: paraat niet meer worden gebruikt en moet het worden beveiligd tegen onbedoeld gebruik. -
Seite 38: Technische Gegevens
› Middenfrequenties: 40/63/98/160/250/400/625/1k/1,5 k/2,5 k/3,9 k/6,3 k/10 k/16 kHz › Afmetingen: 420 x 95 x 215 mm › Massa: 2,7 kg De dienst Telefoon: +49 (0) 53 02/8 06-450 Adres: x-services.eu gmbh X4-TECH Brackestraße 3 38159 Vechelde Duitsland Hoofdstuck 9 Technische gegevens... - Seite 39 Version 1.1 –11/2007 www.x4-tech.de www.x4-tech.de...
