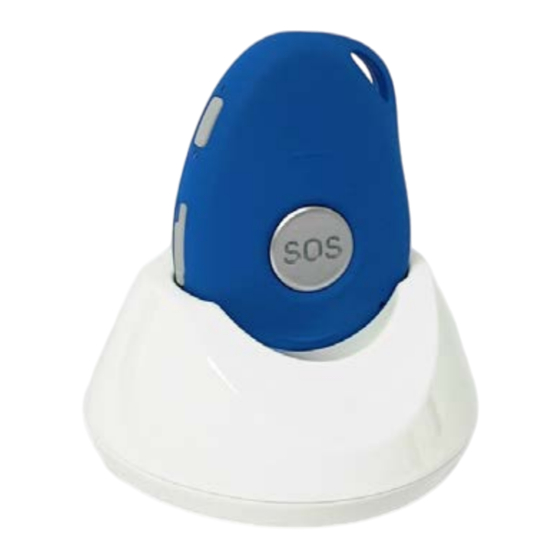

Tipronet TE207S Handbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Tipronet TE207S
Inhaltszusammenfassung für Tipronet TE207S

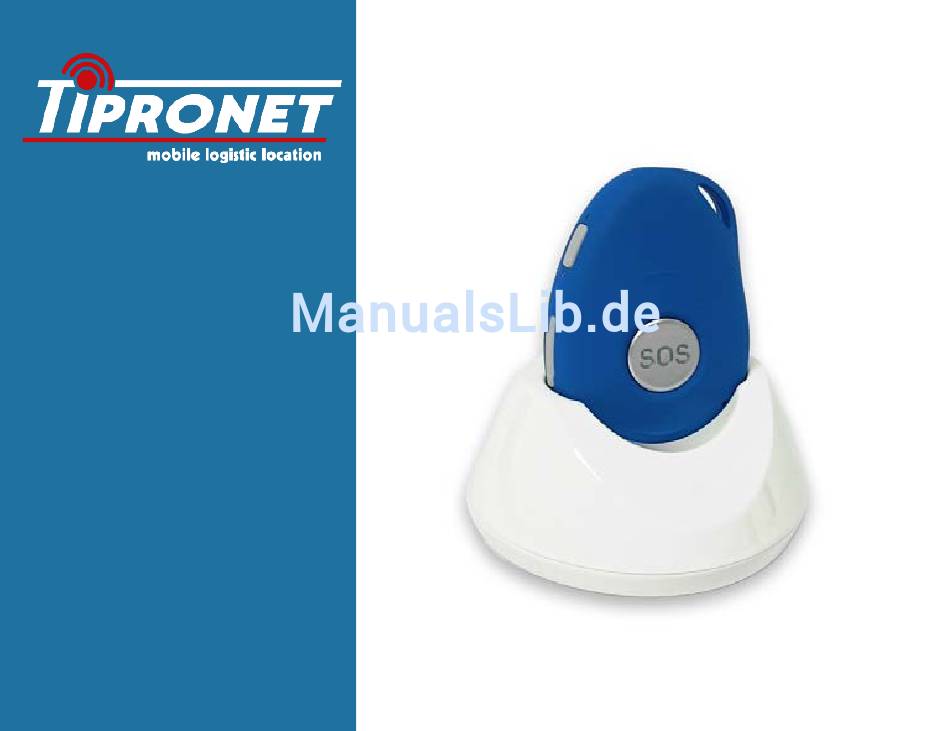

- Seite 1 TE207S GPS-Tracker...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Packungsinhalt ........................3 Gerätebeschreibung .......................4 Vorbereiten des GPS-Trackers ....................6 Ein- und Ausschalten des Gerätes ...................7 Aufladen des Akkus .........................8 SOS-Notruf ..........................10 Namen des GPS-Trackers festlegen ..................14 LEDs ein- und ausschalten ....................14 Positionsmeldung anfordern ....................15 Alarme ..........................16 Anrufe ...........................20 AGPS ein- und ausschalten ....................20 Betriebsmodus ........................21 Angaben zur Konformitätserklärung ..................23 Reinigung und Entsorgung ....................23... -
Seite 3: Packungsinhalt
Packungsinhalt GPS-Tracker USB-Steckdosen- Adapter Ladestation Ladekabel (Micro-USB auf USB) -
Seite 4: Gerätebeschreibung
Gerätebeschreibung Lautsprecher LEDs Ein-/Ausschalter Tasten und Anschlüsse SOS-Knopf Mikrofon Kontakte für Ladestation Micro-USB- Anschluss... - Seite 5 LED-Stati Ladestatus und Akku Blaue LED leuchtet dauerhaft: Akku wird geladen Blaue LED blinkt schnell: Akkuladung < 15% Blaue LED aus oder blinkt langsam: Gerät aufgeladen / wird nicht geladen GSM-/Mobilfunk (Grüne LED) blinkt alle 3 Sek. kurz auf: Ins Mobilfunknetz eingebucht blinkt alle 3 Sek.
-
Seite 6: Vorbereiten Des Gps-Trackers
Vorbereiten des GPS-Trackers Haben Sie das Gerät im Zusammenhang mit einer SIM-Karte bei TiProNet gekauft, sind die folgenden Schritte nicht notwendig. Der GPS-Tracker ist einsatzbereit. SIM-Kartengröße Zur Nutzung mit dem GPS-Tracker wird eine Micro-SIM-Karte benötigt (keine Nano- oder Standardgröße). Haben Sie eine neue Multi-SIM, so können Sie die Micro-SIM-Karte aus der Standard-SIM herauszulösen. - Seite 7 Einlegen der SIM-Karte Öffnen Sie das Gehäuse durch Lösen der 3 Schrauben auf der Rückseite des Gerätes und ziehen Sie beide Gehäusehälften vorsichtig auseinander. Schieben Sie die Metallhalterung nach innen und klappen Sie sie nach oben. Legen Sie die Micro-SIM in die Aussparung ein, schließen Sie die Metallhalterung und schieben Sie die Halterung wieder nach außen, sodass die SIM-Karte fest sitzt.
-
Seite 8: Ein- Und Ausschalten Des Gerätes
Ein- und Ausschalten des Gerätes Zum Einschalten des GPS-Trackers drücken Sie den Ein-/Ausschalter ca. 1 Sekunde, bis die LEDs aufleuchten. Beim Aufladen via USB oder Ladestation wird das Gerät automatisch eingeschaltet. Zum Ausschalten drücken Sie den Ein-/Ausschalter und den SOS-Knopf zusammen ca. 1 Sekunde, bis die LEDs nicht mehr leuchten und ein Hinweiston ertönt. - Seite 9 Aufladen via Micro-USB-Anschluss Öffnen Sie die Abdeckung des Micro-USB-Anschlusses und schließen Sie den schmalen Stecker des Ladekabels an. Schließen Sie je nach Wunsch den USB-Stecker an einen PC an oder mit Hilfe des USB-Adapters an eine Steckdose. Schließen Sie nach der Aufladung die Abdeckung des Anschlusses wieder. Aufladen via Ladestation Schließen Sie den schmalen Stecker des Ladekabels an den Anschluss der Ladestation an.
- Seite 10 Fertig! Ich habe Zugang zum Trackerbox-Portal und kann dort alle Einstellungen vornehmen. Ohne Trackerbox können Sie Ihr Gerät per SMS konfigurieren.
-
Seite 11: Vorteile Der Trackerbox
Vorteile der Trackerbox: Einfache Geräteverwaltung Aktuelle Positionsbestimmung in Echtzeit Nachvollziehen von Routen Stets aktuelles Kartenmaterial Virtuelle Zäune mit Alarm-Funktion (Geo-Fence) Keine Softwareinstallation notwendig Kompetenter deutscher Support bei Fragen Bestellung und Infos auf www.trackerbox.net... -
Seite 12: Sos-Notruf
Die 3 SOS-Nummern werden der Reihe nach angerufen. Sollte kein Teilnehmer den Anruf annehmen, wird der Vorgang nach 5 Minuten wiederholt, bis ein Teilnehmer den Anruf annimmt. Außerdem wird bei eingeschalteter GPRS-Funktion eine Nachricht an den Server (z.B. TiProNet Trackerbox) gesendet. Zum Beenden des Anrufs drücken Sie die SOS-Taste erneut. - Seite 13 SOS-Nummern einspeichern Senden Sie eine SMS mit folgendem Text an die Telefonnummer des GPS-Trackers. - setzt die Rufnummer des Absenders als SOS-Nummer 1 A1,+4917312345678 - setzt die angegebene Rufnummer als SOS-Nr. 1 - setzt die Rufnummer des Absenders als SOS-Nr. 2 B1,+4917312345678 - setzt die angegebene Rufnummer als SOS-Nr.
-
Seite 14: Namen Des Gps-Trackers Festlegen
Namen des GPS-Trackers festlegen Für den GPS-Tracker kann ein Name festgelegt werden, der am Anfang jeder Antwort-SMS mitgesendet wird. Dies hilft bei Identifikation mehrerer Geräte. Senden Sie den folgenden Text per SMS an die Telefonnummer des GPS-Trackers: name1,Emma Ersetzen Sie den Namen „Emma“ entsprechend durch die gewünschte Bezeichnung. Zum Löschen des Namens senden Sie den Text name0 . -
Seite 15: Positionsmeldung Anfordern
Positionsmeldung anfordern Senden Sie den Text LOC (Groß- und Kleinschreibung egal) an die Telefonnummer des GPS-Trackers. Das Gerät ermittelt daraufhin seine Position und sendet eine SMS mit folgenden Informationen zurück: (Name): Name des GPS-Trackers, sofern festgelegt Time: Datum und Uhrzeit (UTC / GMT) Lat: Koordinaten (Breitengrad) Lon:... -
Seite 16: Alarme
Alarme Batterie-Alarm Unterschreitet der Akkustand 15% seiner Kapazität, wird eine Hinweisnachricht an die eingespeicherten SOS-Nummern gesendet. Der Akku sollte dann bei nächster Gelegenheit aufgeladen werden. Geofence-Alarm Warnungen beim Verlassen oder Betreten eines kreisförmigen Bereiches werden durch diese Funktion aktiviert. Dabei wird lediglich der Bereichsradius angegeben. Als Mittelpunkt des Bereiches wird der aktuelle Standort verwendet. - Seite 17 Format: GX,Y,Z,xxxM/KM Geofence Nummer (1-3) Warnung einschalten (1) / ausschalten (0) Warnt beim Betreten (1) / beim Verlassen (0) Bereichsradius, stets 3-stellig, Einheit Meter (M) / Kilometer (KM) Beispiel: G1,1,1,100M - Geofence 1, ein, Warnt bei Entfernung von 100m vom derzeitigen Standort des Trackers Beispiel: G3,1,0,050M - Geofence 1, ein, Warnt bei Annäherung auf 100m zum derzeitigen Standort des Trackers...
-
Seite 18: Zur Alarmierung Aller 3 Sos-Nummern Bei Überschreitung Einer Bestimmten
Bewegungsalarm Senden Sie den nachfolgenden SMS-Text an den GPS-Tracker, um sich bei Bewegungen alarmieren zu lassen. Die Nachricht wird versendet, sobald sich der GPS-Tracker nach längerem Stillstand von diesem Ort bewegt. Format: M1,xxxM/KM - xxx = Entfernung Beispiel: M1,070M - Warnt bei Bewegung über 70m nach Stillstand Zum Deaktivieren des Bewegungsalarms senden Sie M0 . - Seite 19 Sturz-Alarm Zur Alarmierung aller 3 SOS-Nummern beim Fall oder Sturz der Person bzw. des GPS-Trackers senden Sie FL1,5 als SMS-Text an die Telefonnummer des GPS-Trackers. Ersetzen Sie bei Bedarf die durch eine andere Ziffer (1 = empfindlich … 9 = unempfindlich), um die Empfindlichkeit des Sturzsensors festzulegen.
-
Seite 20: Anrufe
Anrufe Es stehen 2 Anruf-Varianten zur Verfügung: Anruf (Normales Zwei-Wege-Telefongespräch) Rufen Sie das Gerät von einer SOS-Nummer an, können Sie mit der Person sprechen. Sie hören die andere Person und die Person kann Sie hören. Senden Sie L0 , um den normalen Anruf zu aktivieren. Anruf vom GPS-Tracker aus Möchten Sie vom GPS-Tracker aus die SOS-Nummer 2 anrufen (keine Notruf-funktion), drücken Sie den Ein-/Ausschalter für 3 Sekunden. -
Seite 21: Betriebsmodus
Betriebsmodus Es stehen 2 Betriebsmodi zur Verfügung: Tracking-Modus In diesem Modus bleiben GSM- und GPS-Modul immer eingeschaltet. Senden Sie PS0 als SMS-Text an den GPS-Tracker, um den Tracking-Modus zu aktivieren. Energiespar-Modus In diesem Modus bleibt das GSM-Modul immer eingeschaltet, um Anrufe und Nachrichten (SMS) zu empfangen. - Seite 22 Senden Sie folgenden SMS-Text an den GPS-Tracker, um die Funktion zu aktivieren: DS1,xxM bzw. DS1,yyH Der GPS-Tracker schaltet bei Stillstand nach xx Minuten bzw. yy Stunden in den Tiefschlaf- Modus. Achten Sie darauf, dass Sie die Minuten bzw. Stunden stets zweistellig angeben. Wieder-Einschalten per Knopfdruck oder durch Aufladen.
-
Seite 23: Angaben Zur Konformitätserklärung
Angaben zur Konformitätserklärung Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien. Eine Konformitätserklärung finden Sie auf unserer Internetseite unter www.tipronet.net. Reinigung und Entsorgung Schalten Sie das Gerät zur Reinigung immer aus. Reinigen Sie das Gerät mit einem trockenen, antistatischen Reinigungstuch ohne chemische Reinigungsmittel. -
Seite 24: Gewährleistung
Gewährleistung Die gesetzliche Gewährleistungsdauer beträgt in Deutschland zwei Jahre, beginnend mit dem Tag, an dem das Produkt erworben wurde. Weist das Gerät bei normalem Gebrauch Fehlfunktionen auf, kann innerhalb dieses Zeitraums eine Reparatur vom Hersteller übernommen werden. Sobald die Gewährleistungsdauer vorüber ist, müssen die Kosten jedweder Reparatur- und Serviceleistungen vom Kunden übernommen werden. - Seite 25 Notizen...
- Seite 26 TiProNet Axel Tittel Engelsdorfer Straße 396 D-04319 Leipzig Telefon: +49 341 39285010 Fax: +49 341 39285019 Web: www.tipronet.net E-Mail: info@tipronet.net...
