- Seite 1 Bedienungsanleitungen und Einstellungen Anleitungen für die Montage Wi-Fi Kommunikationsmodul GWD2...
-
Seite 3: Inhaltsverzeichnis
ANLEITUNGEN FÜR DIE MONTAGE UND VERBINDUNG Montage des GWD ......................12 Elektrischer Anschluss des GWD ..................12 Anschluss an die Versorgungsspannung ................13 Verbindung mit dem Seltron Heizungsregler ...............13 COM Befestigungsnummern am Regler ..............14 Minimale Controller unterstützt Versionen ..............14 FEHLERBEHEBUNG, TECHNISCHE DATEN, AUSSAGEN Reset des GWD........................15... -
Seite 4: Einleitung
Wi-Fi Kommunikationsmodule GWD sind moderne Mikroprozessorgesteuerte Geräte. Hergestellt sind sie in der Digitalen und SMT Technologie. Entworfen sind sie für den Fernzugriff zu dem Seltron Heizungsreglern mit der Applikation Clausius. An den GWD2 ist es möglich bis zu zwei Heizregler anzuschließen. -
Seite 5: Bedienungsanleitungen Und Einstellungen

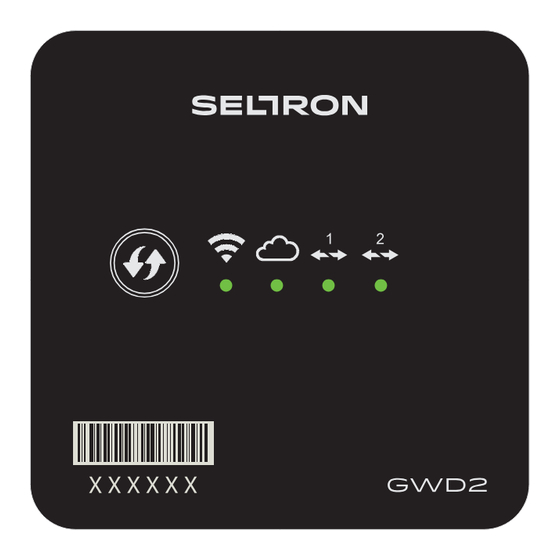

3 - Signalleuchte für die anzeige der Verbindung mit dem Wi-Fi-Netzwerk. 4 - Signalleuchte für die anzeige der Verbindung mit dem Wolken Service. 5 - Signalleuchte für die anzeige der Verbindung mit dem ersten Heizungsregler Seltron. 6 - Signalleuchte für die anzeige der Verbindung mit dem zweiten Heizungsregler Seltron. -
Seite 6: Beschreibung Des Betriebes
INBETRIEBNAHME DES KOMMUNIKATIONSMODUL GWD Befor Sie den Kommunikationsmodul GWD benutzen werden, müssen Sie: - Montage an die Wand, - Verbindung mit dem Seltron Heizungsregler, - An die Netzspannung anschliessen. Technische Anleitungen für das finden Sie auf den Seiten 12 und 13. -
Seite 7: Download Der Applikation Clausius
DOWNLOAD DER APPLIKATION CLAUSIUS Die Mobile-Applikation SeltronHome Clausius dient für den Heiz- ungsmanagement und die Verbindung des Kommunikationsmo- duls GWD ins Internet. Für die Geräte mit dem Android Betriebssystem können Sie sich die ClausiusApplikation von dem Google Play Android Market runter laden. -
Seite 8: Registrierung Des Gwd Auf Ihr Benutzerkonto
REGISTRIERUNG DES GWD AUF IHR BENUTZERKONTO Nach der Anmeldung in die Applikation (1.), wählen Sie auf dem Home-Bildschirm die Möglichkeit »REGISTRIERUNG DES GERÄTES ALS BESITZER« Im Fenster für Geräte hinzufügen (2.) tragen Sie den Registrierungsschlüssel des GWD Gerätes und wählen Sie »ÜBERPRÜFEN«. Die Applikation überprüft und bestätigt den Registrierungsschlüssel (3.) Danach tragen Sie im Fenster (4.) für hinzugügung der/neuen Gebäuden die Daten der Gebäuden (Wohnung, Haus, Geschäft, etc.), in dem der GWD installiert ist und wählen... -
Seite 9: Option A: Verbindung Des Gwd Ins Wi-Fi-Netzwerk, Mittels Der App Clausius
OPTION A: VERBINDUNG DES GWD INS WI-FI-NETZWERK, MITTELS DER APP CLAUSIUS Nach dem Sie Ihre GWD registriert haben, wir der App überprüfen ob Ihr GWD mit einem Wi-Fi-Netzwerk verbunden ist. Folgen Sie den Anweisungen in der App: 1. Die App überprüft den Status 2. -
Seite 10: Option B: Verbindung Des Gwd Ins Wi-Fi-Netzwerk, Mittels Der Wps Taste
Zustand der Signalleuchten, auf dem GWD, während der Herstellung der WiFi Ver- bindung Wenn die Konfiguration abgeschlossen ist, wird sich die Taste WPS Ausschalten und die Herstellung der Verbindung fängt an - das wird mit einem blinken der orangen Wi-Fi Signalleuchtei dargestellt. -
Seite 11: Verbindung Des Gwd Mit Wolken Service
VERBINDUNG DES GWD MIT WOLKEN SERVICE Nach der erfolgreichen Herstellung der Drahtlosen Wi-Fi Verbin- dung, wird sich der GWD automatisch mit dem Wolken Service »SeltronHome« verbinden. Angezeigt wir das durch die orange blinkende Signalleuchte Wenn der GWD mit dem Wolken Service verbunden ist, leuch- tet die Signalleuchte grün. -
Seite 12: Anleitungen Für Die Montage Und Verbindung
ANLEITUNGEN FÜR DIE MONTAGE UND VERBINDUNG MONTAGE DES GWD Das GWD Modul montieren Sie an die Wand im inneren eines trockenen Raumes. Ver- meiden Sie Montage in der Nähe eines starken elektromagnetischen Feldes. Montageort muss immer in innerhalb der Reichweite des Wi-Fi-Netzwerkes sein. ELEKTRISCHER ANSCHLUSS DES GWD Anschluss der Elektrogeräte darf nur vom qualifizierten Fachpersonal oder einem bevollmächtigten Industriebetrieb durchgeführt werden. -
Seite 13: Anschluss An Die Versorgungsspannung
Sie das Kabel in die vorbestimmte Kanalvorrichtung in dem Inneren des Gehäuses (3). VERBINDUNG MIT DEM SELTRON HEIZUNGSREGLER Sie können bis zu zwei Seltron-Regler an einen GWD2 anschließen. Verbinden Sie das GWD-Modul mit einem 2-adrigen Kabel mit dem WDC-Heizungsregler. Verbinden Sie den ersten Regler in den Kabelbefestiger 1 und 2 auf GWD zuerst (4), dann verbinden Sie ihn in eine entsprechende COM- und GND-Befestigungselement an einem Regler (5). -
Seite 14: Com Befestigungsnummern Am Regler
Weitere Informationen zur technische Unterstützung von SeltronHome finden Sie unter www. seltronhome.com. Falls die Version Ihres Seltron-Controllers kleiner als die minimale Unter- stützter ist, muss der Regler an den Seltron-Service gebracht oder gesendet werden um die Upgrade-Optionen überprüft zu werden. -
Seite 15: Fehlerbehebung, Technische Daten, Aussagen
FEHLERBEHEBUNG, TECHNISCHE DATEN, AUSSAGEN RESET DES GWD Wenn Sie den GWD resetieren wollen, müssen Sie an dem Gerät die WPS Taste gedruckt, bis zum Pieps Ton (ca. 6 Sekunden) halten. FEHLERBEHEBUNG An dem GWD leuchtet keine Signalleuchte. GWD ist nicht an die Stromversorgung angeschlossen oder es gibt eine Stromausfall. - Seite 16 An dem GWD leuchtet die Signalleuchte »Wolke« orange. 1. Möglichkeit: Das Gerät ist mit dem Netzwerk verbunden, aber hat kein Zugriff zum Internet. Wir empfehlen: • machen Sie ein Reset am Ihren Router; • machen Sie ein Reset am Ihren Modem; •...
-
Seite 17: Technische Daten
TECHNISCHE DATEN Abmessungen [B x H x T].......... 90 x 90 x 44 mm Gerätemasse............. 465 g Gerätegehäuse............PC - Thermoplast Spannungsversorgung ..........230 V ~ , 50 Hz Eigenverbrauch ............0.5 VA Netzleiterquerschnitte ..........0.5 bis 0.75 mm2 Kommunikationsleiterquerschnitte......0.25 bis 0.33 mm2 Schutzstufe.............. -
Seite 18: Ce - Konformitätserklärung
CE - KONFORMITÄTSERKLÄRUNG Wi-Fi Kommunikationsmodule GWD entsprechen volgenden Richtlinien und Normen: - LVD: EU-Niederspannungsrichtlinie 2014/35/EC, - EMC: Richtlinie für Elektromagnetische Verträglichkeit 2014/30/EC, - RoHS: EU-Richtlinie Elektro- und Elektronikschrott, Stoffverbote 2011/65/EC. PRODUKTBESCHREIBUNG: Wi-Fi Kommunikationsmodul TYP: ANGEWANDTE NORMEN: EN 60730-1:2001, EN 60730-2-9:2002, EN 60730-2-11:2008 ENTSORGUNG VON GEBRAUCHTEN ELEKTRISCHEN UND ELEKTRONI- SCHEN GERÄTEN Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anzuwenden... -
Seite 19: Notizen
NOTIZEN Notizen... - Seite 20 SELTRON d.o.o. Tržaška cesta 85 A SI-2000 Maribor Slovenija tel: +386 (0) 2 671 96 00 fax: +386 (0) 2 671 96 66 http://www.seltron.eu V2.0 email:info@seltron.eu © 2016 Wir behalten uns das Recht auf Fehler, Veränderungen und Verbesserungen vor.
