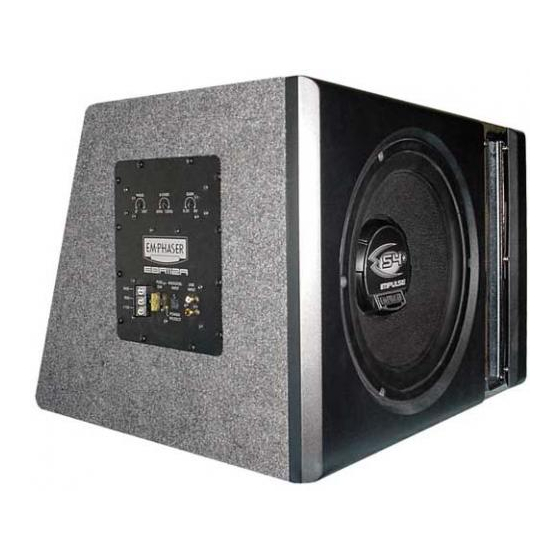

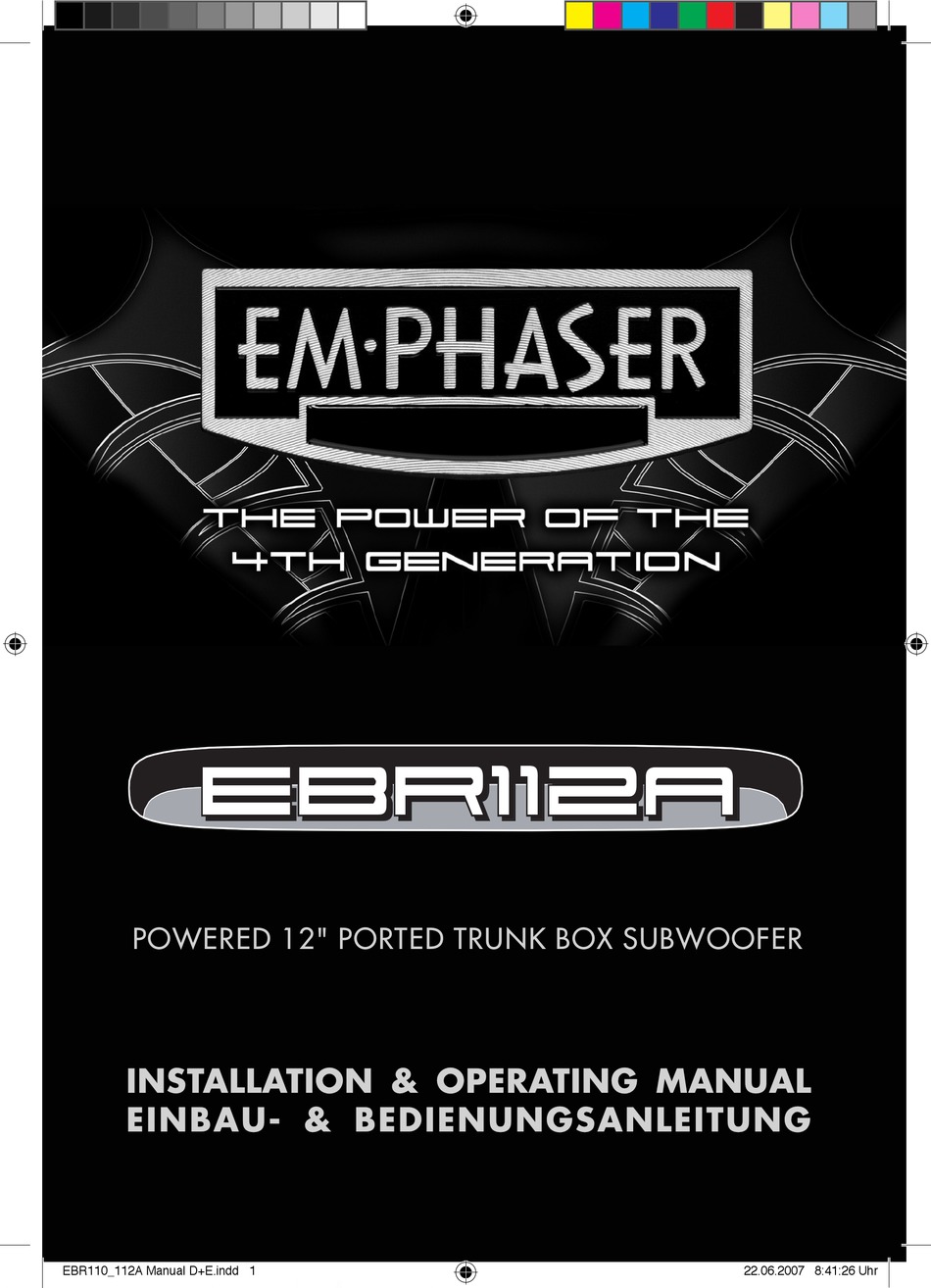

- Seite 1 EBR1 1 2A EBR1 1 1 1 2A Powered 12" PorTed TrUNK BoX SUBwooFer EBR110_112A Manual D+E.indd 1 22.06.2007 8:41:26 Uhr...
-
Seite 2: Inhaltsverzeichnis
4. elektrischer Anschluss des Aktiv-Subwoofers ............6 5. Anschlussplan ......................7 6. Anpassung Tiefpass-Trennfrequenz ................8 7. Anpassung der eingangsempfindlichkeit ..............8 8. einstellung des Phase-Shift ..................8 9. Spezifikationen eBr112A ..................9 10. Garantiebestimmungen/Garantieeinschränkungen ..........18 11. Garantie-Karte ....................19 cOntents 1. Introduction .......................10 2. Technical Features ....................11 3. -
Seite 3: Einführung
Herzlichen Glückwunsch! wir danken Ihnen, das Sie sich zum Kauf dieses hochwertigen Produkts entschieden haben. Mit Ihrem neuen eMPHASer eBr112A Aktiv-Subwoofer verbinden Sie alle Vorteile eines passiven Subwoofers und einem Bass-Verstärker, ohne auf den sonst üblichen Platzbedarf im Kofferraum angewiesen zu sein. -
Seite 4: Anschlüsse Und Bedienelemente
3. anschlÜsse & BeDIeneleMente eingänge & Funktionen am Panel 1 Phase Mit diesem regler kann die Phasenlage des Subwoofers an die des Satellitensystems angepasst werden. 2 X-Over der Lowpass-regler stellt die Tiefpass-Trennfrequenz an der integrierten elektronischen weiche ein. 3 Gain eingangsempfindlichkeits-Poti, für die Anpassung an die Ausgangsspannung des Steuer- gerätes. - Seite 5 0° 180° 60Hz 120Hz EBR110_112A Manual D+E.indd 5 22.06.2007 8:41:27 Uhr...
-
Seite 6: Elektrischer Anschluss Des Aktiv-Subwoofers
4. eleKtrIscher anschlUss Des aKtIv-sUBWOOFers hauptstromkabel eMPHASer empfiehlt bei einer Länge von 5m einen minimalen Kabelquerschnitt von 10mm² für das +12V-Kabel und das Massekabel. diese empfehlung garantiert eine problemlose Funktion des Verstärkermoduls, sowie die volle Leistungsabgabe ohne übermäßige erwärmung. cinchkabel Für besten Klang und hohe einstörfestigkeit sollten nur hochwertige Cinchkabel verwendet werden. -
Seite 7: Anschlussplan
High-Level Adapterstecker ➔ Lautsprecheridentifikation und Anschlussschema 1 = weiss/schwarz ➔ linker 2 = gray/black ➔ rechter LS 3 = weiss ➔ linker 4 = grau ➔ rechter LS 5. anschlUssPlan REMOTE +12V EBR110_112A Manual D+E.indd 7 22.06.2007 8:41:29 Uhr... -
Seite 8: Anpassung Tiefpass-Trennfrequenz
6. anPassUnG Der tIeFPass-trennFreqUenz Justieren Sie den X-over regler so, das der Bass satt und trocken mit genügend Tiefbassanteil wiedergegeben wird. diese einstellung erfolgt rein gehörmäßig. eine zu tiefe Abstimmung lässt den Bassbereich kraftlos und unkonturiert wirken. eine zu hohe Trennfrequenz bewirkt ein dröhnen des Bassbereichs. -
Seite 9: Spezifikationen Ebr112A
