Inhaltszusammenfassung für Rolektro eco-Fun 20 SE Special Edition

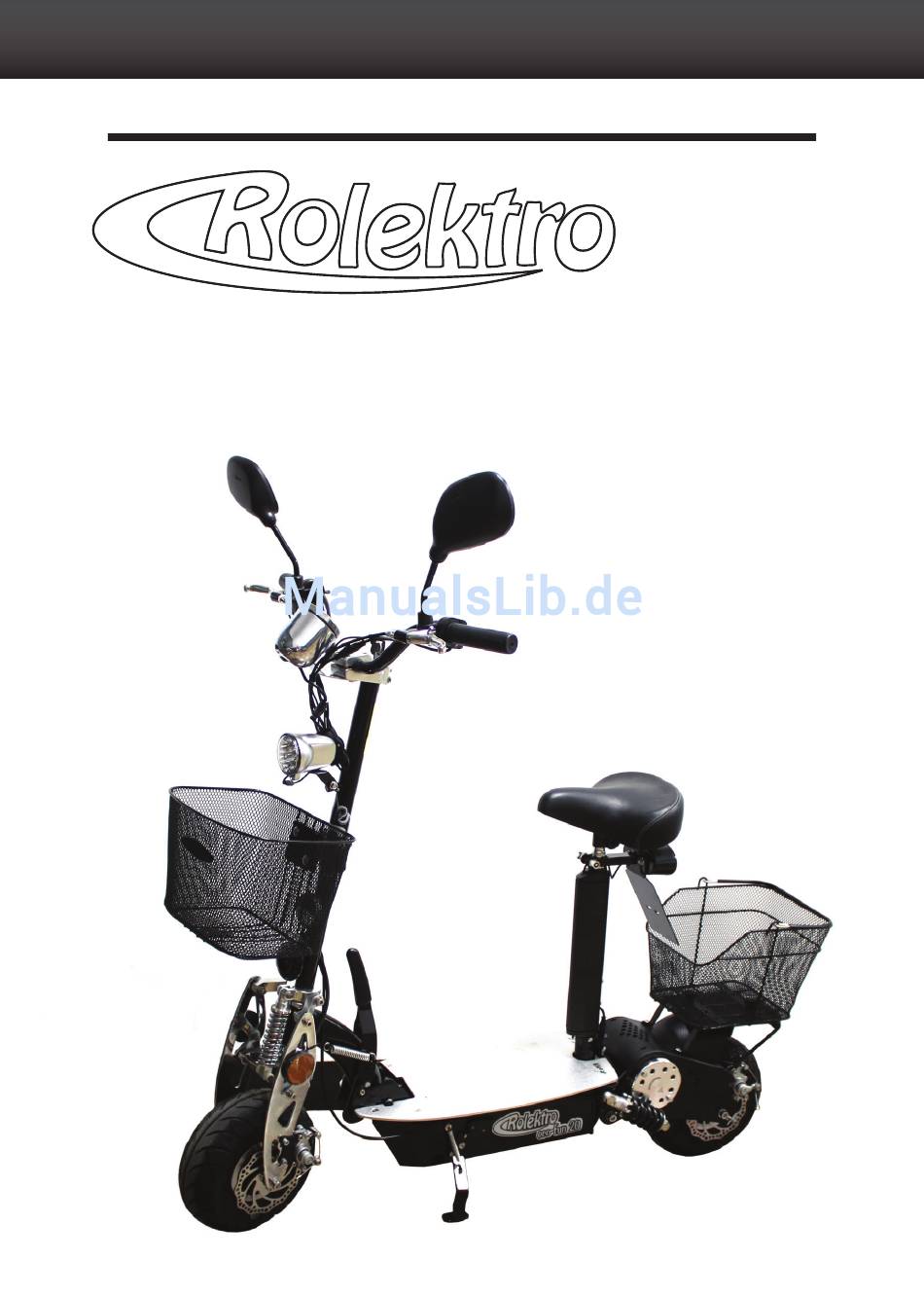

- Seite 1 Aufbauanleitung eco-Fun 20 SE Special Edition Stand: 01.12.2016 - Seite 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhalt: Vorwort: Vielen Dank das Sie sich für den neuen eco-Fun 20 SE von Rolektro entschieden haben. Bei richtiger Pfl ege und Handhabung wird er Ih- Vorwort Seite 3 nen viel Freude bereiten. Sie haben 2 Pakete erhalten! Aufbau: 1. Im Paket 1 befi ndet sich der vormontierte Roller, die Sitzstange, die Zulassung und der Schlüsselsatz (am Lenker befestigt). -
Seite 3: Vorwort
Fortsetzung Vorwort: Aufbau Schritt 1 Es befindet sich für die Montage ein Werkzeugsatz in Paket 2, welches Aufklappen des Rollers: sich aus folgenden Bestandteilen zusammensetzt: ACHTUNG. Beim zusammen klappen des Rollers steht der Roller unter Spannung. Bitte schlagen Sie sich nicht den Kopf an. 1 .Drücken Sie den Hebel des Klappmechanismus nach unten, die Arretierung löst sich. -
Seite 4: Montage Der Spiegel
Aufbau Aufbau Schritt 3 Schritt 2 Montage von Licht, Tacho und Korb vorne Montage der Spiegel Auf den Bremsgriffen befi ndet sich jeweils eine Gewindebohrung zur (Abb. 1) (Abb. 2) (Abb. 3) Aufnahme der Spiegel. Auf der rechten Seite, befi ndet sich der Gas- drehgriff, befestigen Sie dort den rechten Spiegel. -
Seite 5: Einbau Der Sicherung
Aufbau Aufbau Schritt 4 Schritt 5 Einbau der Sicherung Einbau des Akkus Setzen Sie die Sicherung in den Sicherungshalter ein. Der Siche- Entnehmen Sie den Akkupack aus Paket-Nr. 2. Der Akku befindet sich rungshalter befindet sich an einem Kabel direkt vom Akku abgehend. in einer Nylontasche und ist intern bereits vollständig verkabelt. -
Seite 6: Montage Der Trittfl Äche
Aufbau Aufbau Schritt 6 Schritt 7 Montage des Sitzelementes Montage der Trittfl äche Befestigen Sie die Einheit mit dem Rücklicht an der Sattelstange. Die Trittfl äche ist schon vormontiert. Wichtig ist, dass die Einheit möglichst hoch angesetzt wird aber nicht über die Sattelstange herausragt. -
Seite 7: Befestigung Des Sitzelementes Am Fahrzeug
Aufbau Aufbau Schritt 9 Schritt 8 Befestigung des Sitzelementes am Fahrzeugboden Sicherung des Klappmechanismus Am hinteren Ende der Trittfl äche befi ndet sich ein darin eingelassenes Den zweiten Sicherungsbolzen verwenden Sie auf die gleiche Art Befestigungsrohr, für das Sitzelement. Im Auslieferzustand befi ndet beim Klappmechanismus. -
Seite 8: Montage Korb Hinten
Aufbau Aufbau Schritt 10 Schritt 11 Montage von Korb hinten 1. Für den hinteren Korb befindet sich eine Montageplatte am Heck des Rollers. In dieser sind vier Löcher mit Gewinde. 2. Montieren Sie den Korb auf die Montageplatte. Dazu befinden sich vier Schrauben im mitgelieferten Zubehör. - Seite 9 Hersteller Importeur: Soletek GmbH Feldheider Str. 62 D-40699 Erkrath Die Serviceleistungen werden unter folgender Rufnummer organisiert: Zentrale Service Nummer : Telefon: 02103-496-0 Telefax: 02103-496-100 Email: info@soletek.de Internet: www.rolektro.de - Seite 16 -...
