Renkforce 1611631 Bedienungsanleitung

Bedienungsanleitung

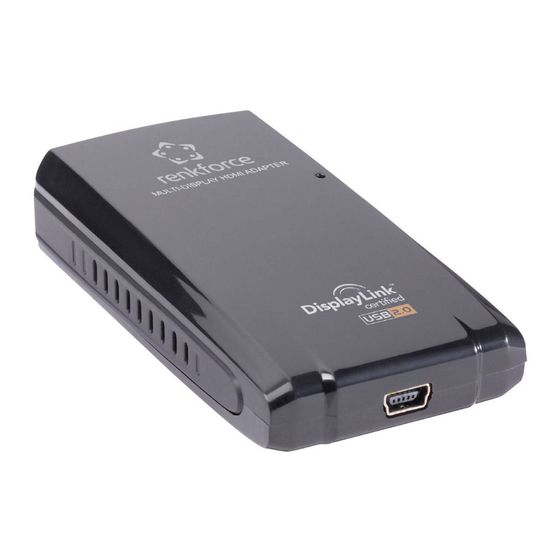

USB-Grafikkarte auf DVI/HDMI
Best.-Nr. 1611631
Bestimmungsgemäße Verwendung
Das Produkt ist zum Anschluss an einen USB-Port vorgesehen und dient dort als externe
Grafikkarte. Mittels einem speziellen Treiber arbeitet ein daran angeschlossener Monitor so, als
ob Ihr Computer bzw. Ihre herkömmliche Grafikkarte über einen zusätzlichen Monitoranschluss
verfügen würde.
Zum Betrieb ist ein USB-Port erforderlich, der einen Strom von 500 mA liefern kann.
Es eignet sich nur für die Verwendung in geschlossenen Räumen. Eine Verwendung im Freien
ist nicht erlaubt. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer o. ä. ist unbedingt zu
vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann
das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren
wie z. B. Kurzschluss, Brand, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung
genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der
Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• USB-Grafikkarte
• USB-Kabel
• HDMI-Kabel
• HDMI-/DVI-Adapter
• Treiber-CD
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf
der Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.
Treiber-Installation
Vor dem Anschluss der USB-Grafikkarte an den Computer muss der Treiber der
mitgelieferten CD installiert werden. Andernfalls funktioniert die USB-Grafikkarte
später nicht richtig.
Wenn Sie die USB-Grafikkarte bereits an den Computer angeschlossen haben, so
trennen Sie die Verbindung, bevor Sie die Treiberinstallation starten!
• Legen Sie die mitgelieferte CD in das entsprechende Laufwerk Ihres Computers ein. Falls
die Installation nicht automatisch startet, so öffnen Sie die CD z.B. im Dateimanager von
Windows und starten Sie das Installationsprogramm manuell.
• Folgen Sie allen Anweisungen von Windows bzw. der Software.
Während der Installation kann es dazu kommen, dass der Bildschirm flackert oder
für kurze Zeit kein Bild angezeigt wird. Dies ist normal. Warten Sie einfach ab, bis
die Installation der Software beendet ist.
• Nach der Installation ist ggf. ein Neustart von Windows erforderlich, damit die
USB-Grafikkarte einwandfrei funktioniert.
Anschluss und Inbetriebnahme
Falls noch nicht geschehen, installieren Sie zuerst den Treiber, siehe Kapitel
„Treiber-Installation".
• Verbinden Sie Ihren Monitor mit der HDMI-Buchse der USB-Grafikkarte. Wenn Sie nur ein
DVI-Kabel besitzen, können Sie den mitgelieferten HDMI-/DVI-Adapter verwenden.
Die USB-Grafikkarte unterstützt nur digitale Monitore. Es ist nicht möglich, einen
analogen Monitor mit VGA-Eingang an der USB-Grafikkarte zu betreiben.
• Verbinden Sie jetzt die USB-Grafikkarte mit einem USB-Port Ihres Computers oder eines
USB2.0-Hubs mit eigenem Netzteil.
Die USB-Grafikkarte benötigt einen Strom von mehr als 100 mA. Dies bedeutet,
dass sie nicht an einem USB-Hub ohne eigenem Netzteil funktioniert. Auch
der USB-Port an einer Tastatur liefert nicht ausreichend Strom. Hier wird die
USB-Grafikkarte entweder nicht erkannt oder es kommt zu Funktionsstörungen.
• Windows erkennt neue Hardware und schließt die Treiberinstallation ab.
• Normalerweise sollte Windows den zweiten Monitor automatisch erkennen, so dass er sich
verwenden lässt.
Der Mauszeiger lässt sich beispielsweise aus dem ersten Monitor in den zweiten bewegen.
Auch lassen sich Fenster aus dem ersten Monitor in den zweiten verschieben.
Möglicherweise ist jedoch ein Neustart erforderlich, bevor auf dem Monitor ein Bild dargestellt
werden kann.
Beim Starten/Hochfahren des Computers erscheint noch kein Bild auf dem Monitor,
der an der USB-Grafikkarte angeschlossen ist, da zu diesem Zeitpunkt der Treiber
noch nicht geladen ist.
• Um die Zuordnungen der Bildschirme zu verändern, können Sie die Grafikeinstellungen von
Windows bearbeiten (z.B. bei Windows mit der rechten Maustaste auf einen unbenutzten
Bereich des Desktops klicken und „Eigenschaften" auswählen).
Beispielsweise kann die Lage des zweiten Monitors verändert werden (ob er links oder rechts
vom ersten Monitor angeordnet ist), oder Sie stellen die gewünschte Auflösung ein.
Tipps & Hinweise
• Die USB-Grafikkarte unterstützt nur digitale Monitore, die über einen HDMI- oder
DVI-Anschluss verfügen. Es ist nicht möglich, einen analogen Monitor mit VGA-Eingang an
der USB-Grafikkarte zu betreiben.
• Über den HDMI-Ausgang der USB-Grafikkarte werden nicht nur Bildinformationen
übertragen, sondern auch Audiosignale. Sofern der von Ihnen verwendete Monitor über
eingebaute Lautsprecher verfügt, können darüber auch z.B. die Systemklänge von Windows
oder die Audiowiedergabe einer MP3-Player-Software o.ä. erfolgen. Ggf. müssen Sie dazu
noch den richtigen Audioausgang in der Systemsteuerung von Windows aktivieren bzw. die
Lautstärke einstellen.
Eine Audiowiedergabe ist nur über HDMI möglich, aber nicht über DVI. Damit Audiosignale
von der USB-Grafikkarte zu dem Monitor übertragen werden können, muss der Monitor über
ein HDMI-Kabel mit der USB-Grafikkarte verbunden werden!
• Die USB-Grafikkarte benötigt zum Betrieb einen USB-Port, der einen Strom von 500 mA
liefern kann (einen sog. „High-Power-USB-Port"). Dies kann ein USB-Port des Computers
sein (an Vorder-/Rückseite des PC-Gehäuses) oder der USB-Port eines USB-Hubs mit
eigenem Netzteil.
USB-Ports auf einer Tastatur oder an einem Monitor sind für den Betrieb der
externen Grafikkarte meist nicht geeignet.
Bei Betrieb an einem Notebook kann es erforderlich sein, dass der Notebook über
sein Netzteil mit Strom versorgt wird, da bei Akkubetrieb möglicherweise nicht
ausreichend Strom für die USB-Grafikkarte zur Verfügung gestellt wird.
