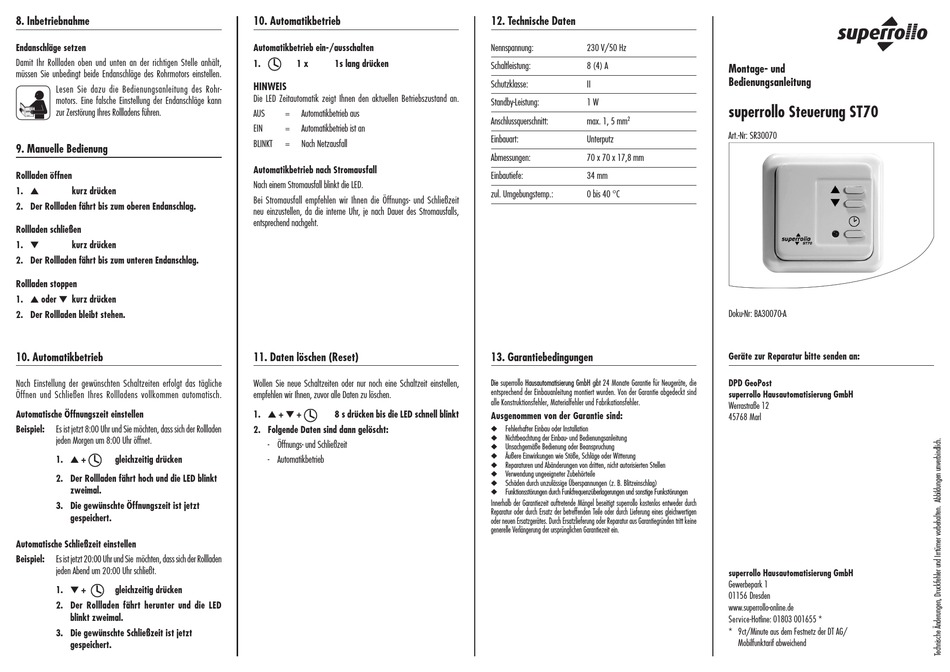

Superrollo ST70 Montage- Und Bedienungsanleitung

8. Inbetriebnahme
Endanschläge setzen
Damit Ihr Rollladen oben und unten an der richtigen Stelle anhält,
müssen Sie unbedingt beide Endanschläge des Rohrmotors einstellen.
Lesen Sie dazu die Bedienungsanleitung des Rohr-
motors. Eine falsche Einstellung der Endanschläge kann
zur Zerstörung Ihres Rollladens führen.
9. Manuelle Bedienung
Rollladen öffnen
1. s kurz drücken
2. Der Rollladen fährt bis zum oberen Endanschlag.
Rollladen schließen
1. t kurz drücken
2. Der Rollladen fährt bis zum unteren Endanschlag.
Rollladen stoppen
1. s oder t kurz drücken
2. Der Rollladen bleibt stehen.
10. Automatikbetrieb
Nach Einstellung der gewünschten Schaltzeiten erfolgt das tägliche
Öffnen und Schließen Ihres Rollladens vollkommen automatisch.
Automatische Öffnungszeit einstellen
Beispiel: Es ist jetzt 8:00 Uhr und Sie möchten, dass sich der Rollladen
jeden Morgen um 8:00 Uhr öffnet.
1. s + gleichzeitig drücken
2. Der Rollladen fährt hoch und die LED blinkt
zweimal.
3. Die gewünschte Öffnungszeit ist jetzt
gespeichert.
Automatische Schließzeit einstellen
Beispiel:
Es ist jetzt 20:00 Uhr und Sie möchten, dass sich der Rollladen
jeden Abend um 20:00 Uhr schließt.
1. t + gleichzeitig drücken
2. Der Rollladen fährt herunter und die LED
blinkt zweimal.
3. Die gewünschte Schließzeit ist jetzt
gespeichert.
10. Automatikbetrieb
Automatikbetrieb ein-/ausschalten
1. 1 x 1s lang drücken
HINWEIS
Die LED Zeitautomatik zeigt Ihnen den aktuellen Betriebszustand an.
AUS = Automatikbetrieb aus
EIN = Automatikbetrieb ist an
BLINKT = Nach Netzausfall
Automatikbetrieb nach Stromausfall
Nach einem Stromausfall blinkt die LED.
Bei Stromausfall empfehlen wir Ihnen die Öffnungs- und Schließzeit
neu einzustellen, da die interne Uhr, je nach Dauer des Stromausfalls,
entsprechend nachgeht.
11. Daten löschen (Reset)
Wollen Sie neue Schaltzeiten oder nur noch eine Schaltzeit einstellen,
empfehlen wir Ihnen, zuvor alle Daten zu löschen.
1. s + t + 8 s drücken bis die LED schnell blinkt
2. Folgende Daten sind dann gelöscht:
- Öffnungs- und Schließzeit
- Automatikbetrieb
12. Technische Daten
Nennspannung: 230 V/50 Hz
Schaltleistung: 8 (4) A
Schutzklasse: II
Standby-Leistung: 1 W
Anschlussquerschnitt: max. 1, 5 mm
2
Einbauart: Unterputz
Abmessungen: 70 x 70 x 17,8 mm
Einbautiefe: 34 mm
zul. Umgebungstemp.: 0 bis 40 °C
13. Garantiebedingungen
Die superrollo Hausautomatisierung GmbH gibt 24 Monate Garantie für Neugeräte, die
entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind
alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler.
Ausgenommen von der Garantie sind:
Fehlerhafter Einbau oder Installation
◆
Nichtbeachtung der Einbau- und Bedienungsanleitung
◆
Unsachgemäße Bedienung oder Beanspruchung
◆
Äußere Einwirkungen wie Stöße, Schläge oder Witterung
◆
Reparaturen und Abänderungen von dritten, nicht autorisierten Stellen
◆
Verwendung ungeeigneter Zubehörteile
◆
Schäden durch unzulässige Überspannungen (z. B. Blitzeinschlag)
◆
Funktionsstörungen durch Funkfrequenzüberlagerungen und sonstige Funkstörungen
◆
Innerhalb der Garantiezeit auftretende Mängel beseitigt superrollo kostenlos entweder durch
Reparatur oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleichwertigen
oder neuen Ersatzgerätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt keine
generelle Verlängerung der ursprünglichen Garantiezeit ein.
Montage- und
Bedienungsanleitung
superrollo Steuerung ST70
Art.-Nr: SR30070
Doku-Nr: BA30070-A
Geräte zur Reparatur bitte senden an:
DPD GeoPost
superrollo Hausautomatisierung GmbH
Werrastraße 12
45768 Marl
superrollo Hausautomatisierung GmbH
Gewerbepark 1
01156 Dresden
www.superrollo-online.de
Service-Hotline: 01803 001655 *
* 9ct/Minute aus dem Festnetz der DT AG/
Mobilfunktarif abweichend
