GreenIQ Smart Garden Hub Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für Smart Garden Hub:

Werbung

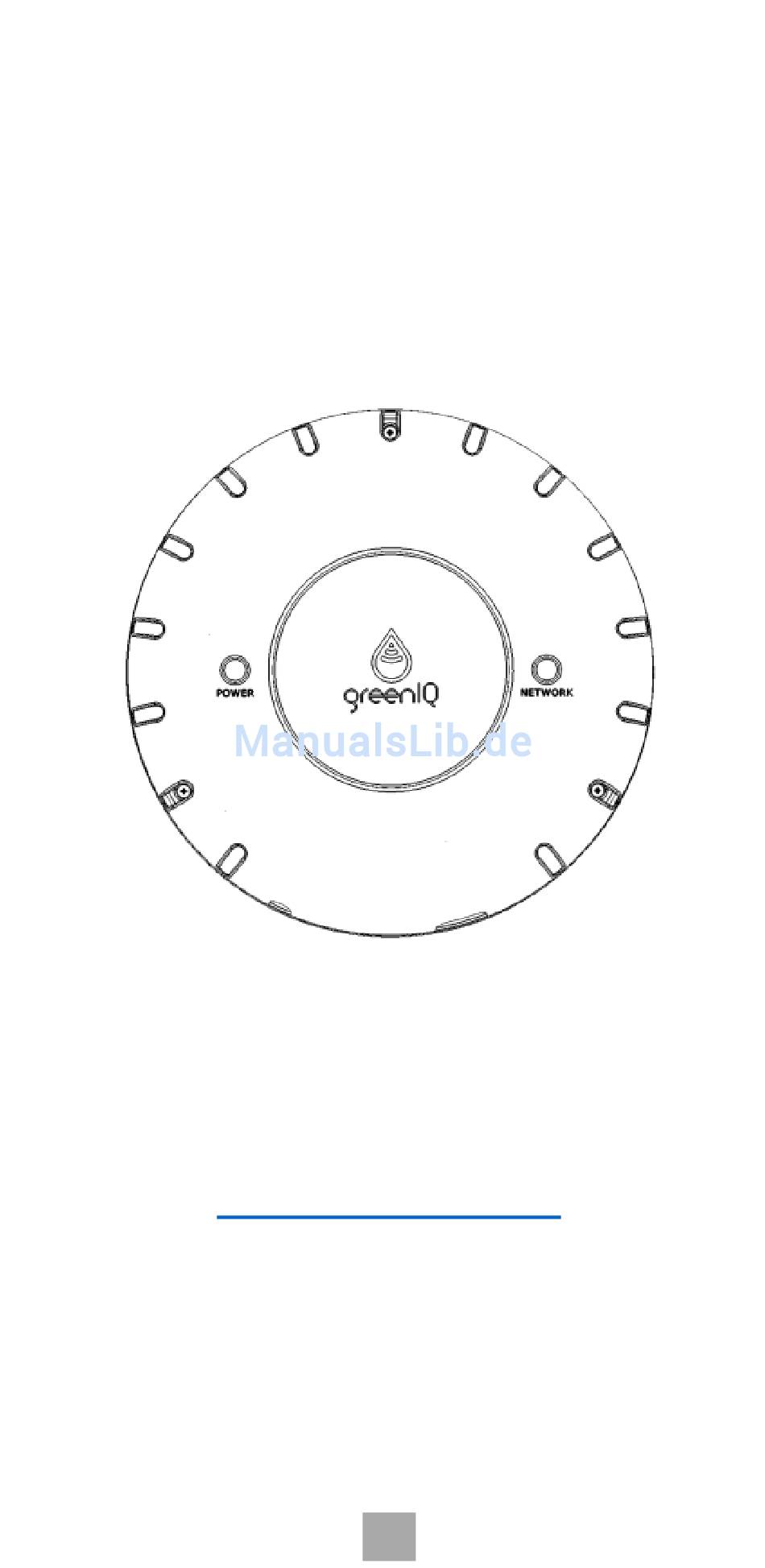

GreenIQ Smart Garden
Hub
Bedienungsanleitung
www.greeniq.co
GIQ-0020-03/DE
1. Ihr GreenIQ Smart Garden Hub
© 2017 All Rights Reserved to GreenIQ LTD
DE

Werbung

loading

Inhaltszusammenfassung für GreenIQ Smart Garden Hub

  • Seite 1 GreenIQ Smart Garden Bedienungsanleitung www.greeniq.co GIQ-0020-03/DE 1. Ihr GreenIQ Smart Garden Hub © 2017 All Rights Reserved to GreenIQ LTD...
  • Seite 2 GreenIQ Smart Garden Hub Vielen Dank, dass Sie sich für GreenIQ Smart Garden entschieden haben! Mit GreenIQ können Sie Ihre Gartenbewässerung Außenbeleuchtung ganz einfach steuern und dabei zusätzlich Wasser und Strom sparen. Ihr GreenIQ  reguliert Bewässerungszeiten auf Grundlage von aktuellem Klima und...
  • Seite 3 2. GreenIQ’s Mobile Apps können eine folgenden Smartphone-Apps nutzen um Ihren Smart Garden Hub zu konfigurieren und zu steuern: iOS: http://apple.co/1s9clEw Android: http://bit.ly/1VhOvSs Web: https://greeniq.net...
  • Seite 4 Sie können die GreenIQ’s mobile app ebenfalls downloaden, indem einen folgenden codes scannen: Android Web app...
  • Seite 5 Die aktuellste Anleitung können Sie unter folgendem Link abrufen : http://support.greeniq.co GreenIQ Support Auf der verlinkten Seite finden Sie die notwendigen Informationen um Ihren GreenIQ zu konfigurieren und ihn an Sensoren anzuschließen. Weiteren finden Sie hier Informationen zur Verbindung Ihres GreenIQ und Ihrer Außenbeleuchtung...

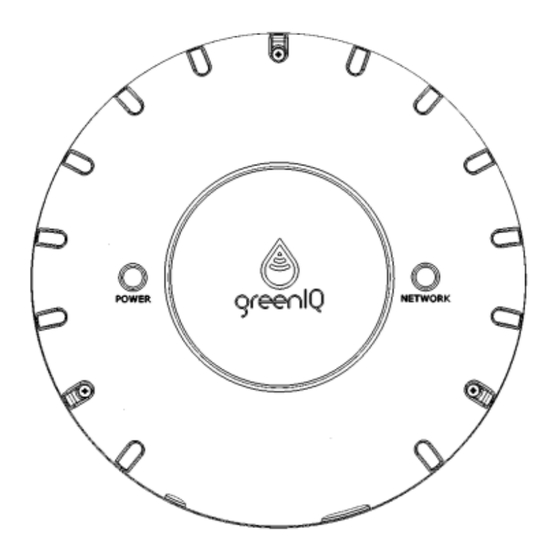

  • Seite 6 4. Ihr GreenIQ Smart Garden Hub 1. Gehäuse-Deckel 2. Betriebsanzeige 3. Netzwerk-Anzeige (WLAN/Ethernet) 4. Abdeckungsschrauben (x3) 5. Befestigungslöcher (x2) 6. Kabel 1 Anchluss 7. Kabel 2 Anchluss 8. Ethernet Anschluss (RJ-45) 9. Stromversorgungsanschluss 5. Installationsanleitung Warnungen...
  • Seite 7 Kabelenden freiliegen.  Benutzen Sie nie Ethernet-Kabel für Außeninstallationen!  Stellen Sie sicher, dass Sie nicht Kabel-1 und Kabel-2 vertauscht haben! Das Vertauschen dieser Kabel kann dauerhaften Schäden an Ihrem Smart Garden Hub führen.  Benutzen immer mitgelieferten GreenIQ Stromadapter.
  • Seite 8  Öffnen Sie auf keinen Fall das Gehäuse des Geräts!  Versuchen Sie nicht, zwei oder mehr Einheiten zu verbinden und dafür nur einen Stromadapter zu benutzen!  Um Schäden Gerät vermeiden, verbinden Sie nur je ein Ventil einem Ventil- Steuerkabel.
  • Seite 9 Bewässerungsventile Ethernet-Kabel Internet- Verbindung (nur für Ethernet- Kabel-Betriebsart). 4. Eine Steckdose sollte in der Nähe des GreenIQ Hub vorhanden und leicht zugänglich sein. Montage 1. Stellen Sie sicher, dass Gerätedeckel entfernt ist. 2. Halten Sie das Gerät an die Wand und markieren Sie die Stellen der Befestigungslöcher.
  • Seite 10 Gerät Bewässerungsventilen verbinden gibt verschiedene Arten Bewässerungsventilen auf dem Markt. Der GreenIQ Smart Garden Hub unterstützt nur 24V Wechselstrom- Ventile (AC). Warnung: Schließen Sie auf keinen Fall ein GreenIQ-Kabel mit einem anderen GreenIQ-Kabel kurz. Tipp: Bevor Sie ihr voriges Steuergerät ersetzen, können...
  • Seite 11 Beispiel-Verkabelung...
  • Seite 12 KABEL 1 Farbe Code Bezeichnung Weiß Ventil 1 Braun Ventil 2 Ventil 3 Gelb Ventil 4 Grün Ventil 5 Blau Ventil 6 Orange Hauptventil Schwarz COM Masse (Common) CABLE 2 Farbe Code Bezeichnung Weiß Licht-Steuerung Braun Durchfluss-Sensor Gleichstrom Gelb Analog-Sensor 1 Grün Analog-Sensor 2 Blau...
  • Seite 13 6. Technische Angaben Gerätenummer: GIQ-USWIF-001/EN : Wi-Fi Smart Garden Hub mit 120VAC Adapter GIQ-EUWIF-001/EN : Wi-Fi Smart Garden Hub mit 230VAC Adapter GIQ-USCEL-001/EN : Cellular Smart Garden Hub mit 120VAC Adapter GIQ-EUCEL-001/EN : Cellular Smart Garden Hub mit 230VAC Adapter Größe und Gewicht:...
  • Seite 14 • WLAN-Modell: Anschluss 802.11b/g/n • Netzmodell: HSDPA Betriebsvoraussetzungen: • Betriebstemperatur: -20° bis 55°C • Relative Feuchte: bis zu 95% nicht- kondensierend • Wasserdicht (IP-55)
