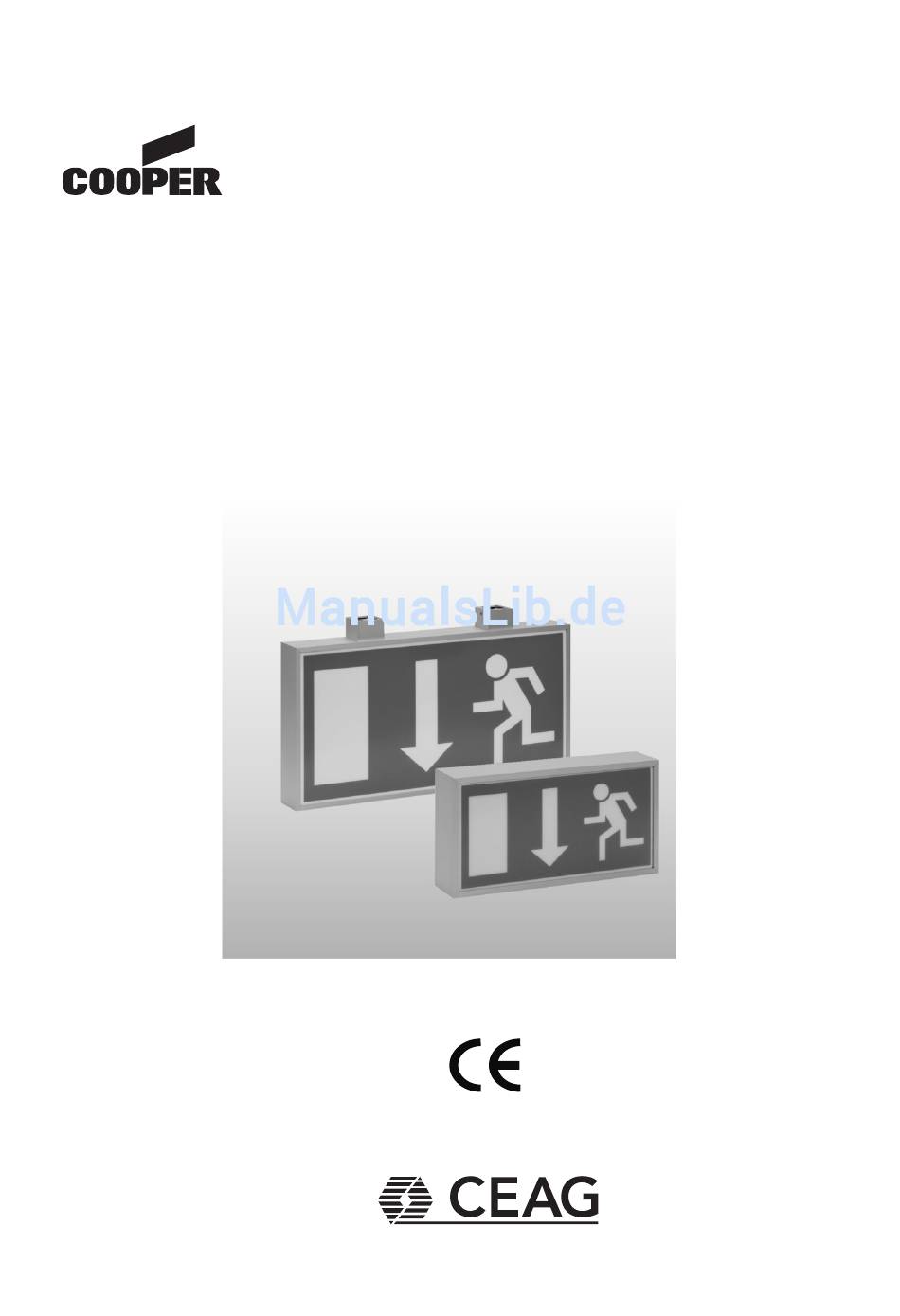

Betriebsanleitung
Alu-Klick Rettungszeichen-
und Sicherheitsleuchten
Zielgruppe: Elektrofachkräfte
Operating Instructions
Alu-Klick exit and escape luminaires
Target group: Skilled electricians
SL/RZ 70011 (CG-S); RZ 70021 (CG-S)
SL/RZ 71011 (CG-S); RZ 71021 (CG-S)
RZ
71011 (CG-S) IP 54; --
SL/RZ 72011 CG-S; RZ 72021 CG-S
SL/RZ 79011 CG-S; RZ 79021 CG-S
400 71 351 470 (B)
