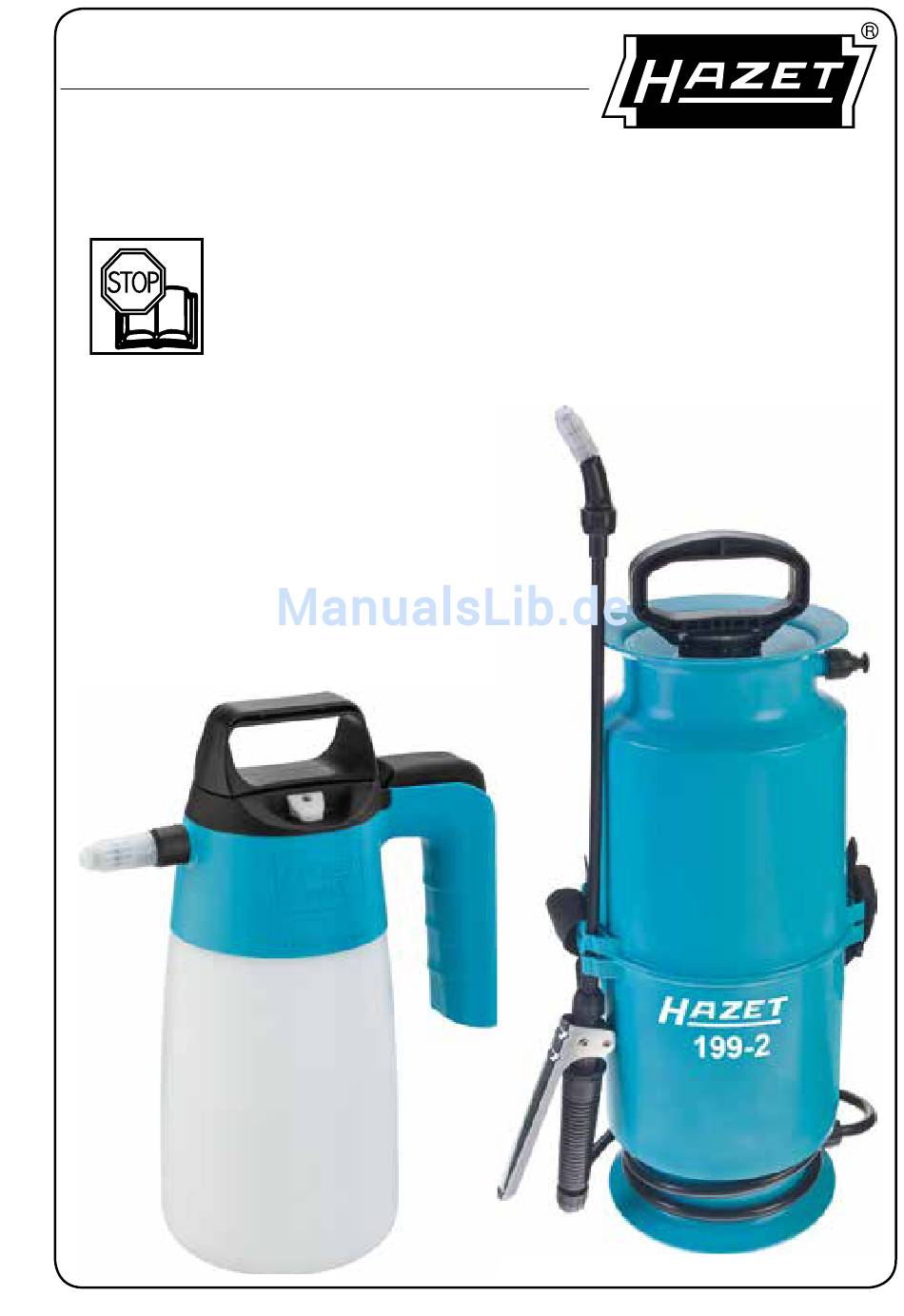

- Seite 1 H A Z E T- W E R K HÖCHSTE TECHNOLOGIE IN DER WERKZEUGFERTIGUNG SEIT 1868 HIGHEST TECHNOLOGY IN TOOL MANUFACTURE SINCE 1868 Geniales Werkzeug Ingenious Tools 199 N-1 Betriebsanleitung 199-2 Vordruck-Sprüher Vordruck-Spritzgerät Operating Instructions Pressure Sprayer...
-
Seite 2: Inhaltsverzeichnis
Disposal Ursprungsprache deutsch – original language: German HAZET-WERK - Hermann Zerver GmbH & Co. KG } 10 04 61 • D-42804 Remscheid • Germany • [ +49 (0) 21 91 / 7 92-0 \ +49 (0) 21 91 / 7 92-375 (Deutschland) • \ +49 (0) 21 91 / 7 92-400 (International) -
Seite 3: Zu Ihrer Information
Dieses Symbol kennzeichnet Hinweise, Betriebsanleitung. die Ihnen die Handhabung erleichtern. • Diese Vordruck-Sprüher/-Spritzgeräte wur- WARNUNG! de für bestimmte Anwendungen entwickelt. Dieses Symbol kennzeichnet wich- HAZET weist ausdrücklich darauf hin, dass tige Beschreibungen, gefährliche Be- dieses Gerät nicht verändert und / oder in einer dingungen, Sicherheitsgefahren bzw. Weise eingesetzt werden darf, die nicht seinem Sicherheitshinweise. Verwendungszweck entspricht. -
Seite 4: Aufbau Und Funktion
2,5 bar 3 bar Liter pro Minute bei 2,5 bar 0,5 l / min konische Düse bei 3 bar 0,5 l / min bei 2,5 bar 0,8 l / min Flachstrahldüse Spritzrohr länge 58 cm Nutzinhalt Gesamtinhalt 1,35 l Hinweis: H AZET Vordruck-Spritzgerät 199-2 - der graue Schlauch ist gegen fast alle Chemikalien resistent; bei Verarbeitung von Ölen, oder Treibstoffen empfiehlt sich der Einsatz des schwarzen Schlauches. 2. Lieferumfang 199 N-1: Sprüher, 1x Runddüse, 1x Flachdüse 199-2: Sprüher, 1x Base-Schlauch, 1x Säure-Schlauch, Tragegurt, Ersatzdüsen Kit Schutzkleidung, Schutzbrille und chemisch beständige Handschuhe tragen! - Seite 5 Aufbau und Funktion 3. Inbetriebnahme 199-2 • Gurt am HAZET Vordruck-Spritzgerät 199-2 befestigen. • Schlauch an der Lanze und am Behälter befestigen. • Befüllen des Behälters: Beachten Sie die Markierungen der Behälter! Durch einschrauben der Betätigungseinheit verschließen Sie den Behälter. • Setzen Sie die HAZET Vordruck-Sprüher/-Spritzgeräte unter Druck, indem Sie den Hebel 15 bis maximal 20 mal betätigen. • Die HAZET Vordruck-Sprüher / - Spritzgeräte haben ein integriertes Sicherheitsventil 1 mit Funktion den Behälter vor dem Öffnen Drucklos zu schalten. 199 N-1: Der Vorsprüher ist mit einem Sicherheitsventil 1 ausgestattet. Spricht dieses an, keine weiteren Hübe mehr ausführen, da weiterer Druckaufbau verhindert wird. 199-2: Am Sicherheitsventil 1 können Sie den Behälterdruck erkennen. Wenn die rote Anzeige sichtbar wird, keine weiteren Hübe mehr ausführen, da das Sicherheitsventil 1 zu diesem Zeitpunkt einen weiteren Druckaufbau verhindert. • Betätigen Sie den Griff und regeln, über verdrehen der Düse, den Zerstäubungsgrad der Flüssigkeit. 199 N-1 199-2 Schutzkleidung, Schutzbrille und chemisch beständige Handschuhe tragen!
-
Seite 6: Wartung Und Pflege
Wartung und Pflege 1. Wartung und Pflege: • Reinigen Sie die HAZET Vordruck-Sprüher/-Spitzgeräte unbedingt nach jedem Gebrauch, um Zerstörung und Austrocknung der Dichtungen zu vermeiden. Spülen Sie die HAZET Vordruck-Sprüher/-Spitzgeräte mit Wasser aus und benetzen die Dichtungen mit einigen Tropfen Öl. • Reinigen Sie die Düsen mit einem Wasserstrahl, um ein Verstopfen der Düsen zu vermeiden. • Reinigen Sie bei dem HAZET Vordruck-Spritzgerät 199-2 den Filter im Betätigungsgriff, um ein Ver- stopfen zu vermeiden. Ihr Ansprechpartner für: • Gewährleistung • Wartung und Instandsetzung ist der HAZET-Partner vor Ort, oder das HAZET Service-Center – service-center@hazet.de 2. Ersatzteile • Nur Original-Ersatzteile des Herstellers verwenden. Ersatzteile 199 N-1 Ersatzteile 199-2 Bezeichnung Bezeichnung 604241 Einzelteil-Satz 199 N-1 603506 Einzelteil-Satz 199-2 • Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, oder zum Totalausfall des Gerätes führen. • Bei Verwendung nicht freigegebener Ersatzteile verfallen sämtliche Garantie-, Service-, Schadenersatz- und Haftpflichtansprüche gegen den Hersteller, oder seine Beauftragten, Händler und Vertreter. -
Seite 7: For Your Information
1. General Information of these HAZET Pressure Sprayers use them according to the information given. • For effective use of the HAZET Pressure Spray- ers as intended, it is essential that all safety and NOTICE! other information in these operating instructions is adhered to. -
Seite 8: Design And Function
Maximum pressure 2.5 bar 3 bar Litres/minute at 2.5 bar 0.5 l / min conical nozzle at 3 bar 0.5 l / min at 2.5 bar 0.8 l / min flat spray nozzle Length of the spraying lance 58 cm Max. capacity / net volume Gross volume 1.35 l Note: HAZET Pressure Sprayer 199-2 - the grey hose is resistant against almost all types of chemical products. When working with oils and fuel, the black hose must be used. 2. Included in delivery 199 N-1: Sprayer, 1x conical nozzle, 1x flat spray nozzle 199-2: Sprayer, 1x base hose, 1x acid hose, strap, spare nozzles kit Always wear protective clothing, safety glasses and chemical resistant gloves! - Seite 9 Design and Function 3. Operation 199-2 • Connect the strap to the HAZET Pressure Sprayer 199-2. • Connect the hose to the sprayer lance and the tank. • Tank filling: Please observe the maximum level marking on the tank! Close the tank by screwing the complete device firmly onto the tank. • Pressurize the HAZET Pressure Sprayers by activating the handle lever 15 to 20 times. • The HAZET Pressure Sprayers have an integrated safety valve 1 to depressurize the container before opening. 199 N-1: The pressure sprayer is equipped with a safety valve 1 . Stop activating the handle lever once the safety valve begins to activate, thus preventing further pressurization. 199-2: Use the safety valve 1 to check the pressure that has been built up. When the red indicator on the valve appears, stop pumping, as the air will be expelled through the valve and no more pressure will be built up. • Press the handle and adjust by turning the nozzle the desired spraying. 199 N-1 199-2 Always wear protective clothing, safety glasses and chemical resistant gloves!
-
Seite 10: Maintenance And Cleaning
1. Maintenance and Cleaning • Make sure to clean the HAZET Pressure Sprayers after each operation in order to prevent the seals from drying up. Rinse the HAZET Pressure Sprayers with clear water and apply a few drops of oil to the seals. • Rinse the nozzles with clean water jet to prevent obstruction. • Clean the filter of the HAZET Pressure Sprayer 199-2 to prevent obstruction. Your contacts for: • Warranty • M aintenance and repair are your local HAZET partners. 2. Spare Parts • Only use the manufacturer’s original spare parts. Spare Parts 199-2 Spare Parts 199 N-1 Designation Designation 603506 Spare Parts Set 199-2 604241 Spare Parts Set 199 N-1 • Unsuitable or defective spare parts may cause damage, malfunction or total failure of the device. • The use of non approved spare parts will void all warranty, service and liability claims as well as all claims for compensation against the manufacturer or its agents, distributors and sales representatives. - Seite 11 Notizen / Notes...
