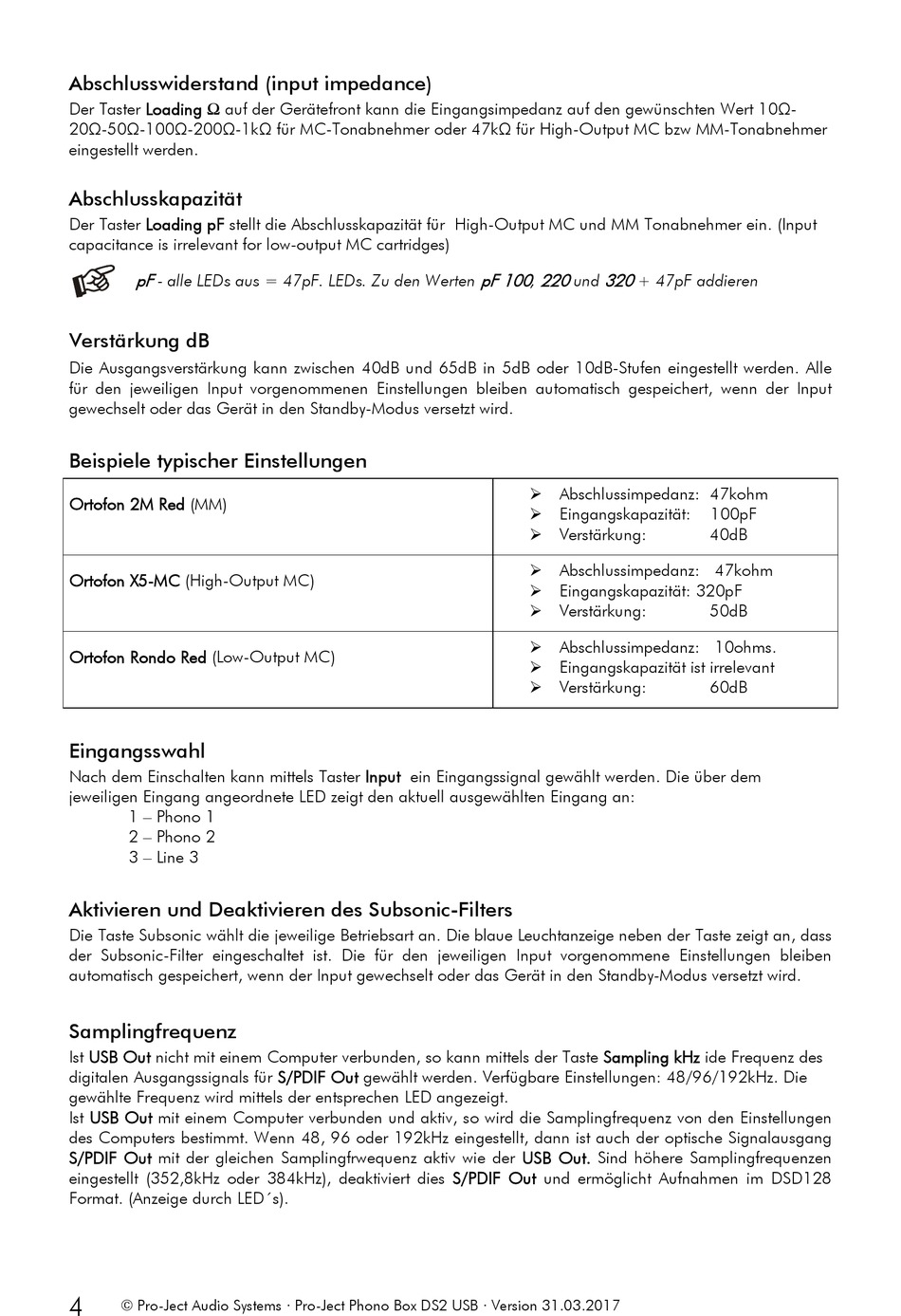

Abschlusswiderstand (input impedance)
Der Taster Loading Ω auf der Gerätefront kann die Eingangsimpedanz auf den gewünschten Wert 10Ω-
20Ω-50Ω-100Ω-200Ω-1kΩ für MC-Tonabnehmer oder 47kΩ für High-Output MC bzw MM-Tonabnehmer
eingestellt werden.
Abschlusskapazität
Der Taster Loading pF stellt die Abschlusskapazität für High-Output MC und MM Tonabnehmer ein. (Input
capacitance is irrelevant for low-output MC cartridges)
pF
- alle LEDs aus = 47pF. LEDs. Zu den Werten
Verstärkung dB
Die Ausgangsverstärkung kann zwischen 40dB und 65dB in 5dB oder 10dB-Stufen eingestellt werden. Alle
für den jeweiligen Input vorgenommenen Einstellungen bleiben automatisch gespeichert, wenn der Input
gewechselt oder das Gerät in den Standby-Modus versetzt wird.
Beispiele typischer Einstellungen
Ortofon 2M Red (MM)
Ortofon X5-MC (High-Output MC)
Ortofon Rondo Red (Low-Output MC)
Eingangsswahl
Nach dem Einschalten kann mittels Taster Input ein Eingangssignal gewählt werden. Die über dem
jeweiligen Eingang angeordnete LED zeigt den aktuell ausgewählten Eingang an:
1 – Phono 1
2 – Phono 2
3 – Line 3
Aktivieren und Deaktivieren des Subsonic-Filters
Die Taste Subsonic wählt die jeweilige Betriebsart an. Die blaue Leuchtanzeige neben der Taste zeigt an, dass
der Subsonic-Filter eingeschaltet ist. Die für den jeweiligen Input vorgenommene Einstellungen bleiben
automatisch gespeichert, wenn der Input gewechselt oder das Gerät in den Standby-Modus versetzt wird.
Samplingfrequenz
Ist USB Out nicht mit einem Computer verbunden, so kann mittels der Taste Sampling kHz ide Frequenz des
digitalen Ausgangssignals für S/PDIF Out gewählt werden. Verfügbare Einstellungen: 48/96/192kHz. Die
gewählte Frequenz wird mittels der entsprechen LED angezeigt.
Ist USB Out mit einem Computer verbunden und aktiv, so wird die Samplingfrequenz von den Einstellungen
des Computers bestimmt. Wenn 48, 96 oder 192kHz eingestellt, dann ist auch der optische Signalausgang
S/PDIF Out mit der gleichen Samplingfrwequenz aktiv wie der USB Out. Sind höhere Samplingfrequenzen
eingestellt (352,8kHz oder 384kHz), deaktiviert dies S/PDIF Out und ermöglicht Aufnahmen im DSD128
Format. (Anzeige durch LED´s).
4
© Pro-Ject Audio Systems · Pro-Ject Phono Box DS2 USB · Version 31.03.2017
pF 100 220 320
, und + 47pF addieren
 Abschlussimpedanz: 47kohm
 Eingangskapazität:
 Verstärkung:
 Abschlussimpedanz: 47kohm
 Eingangskapazität: 320pF
 Verstärkung:
 Abschlussimpedanz: 10ohms.
 Eingangskapazität ist irrelevant
 Verstärkung:
100pF
40dB
50dB
60dB
