MONTAGEANLEITUNG
06.2018

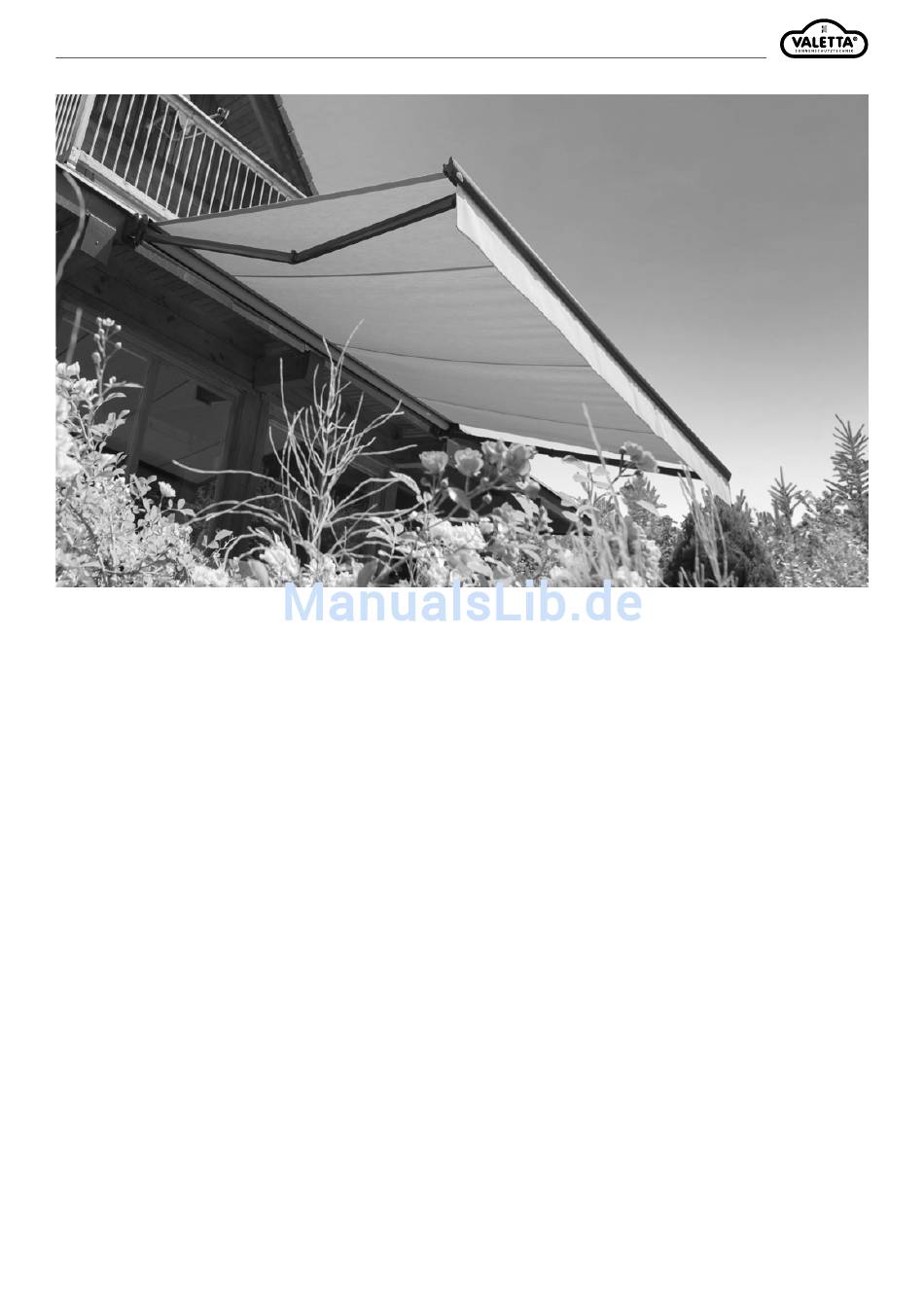

LIDO-HALBKASSETTENMARKISE
Herzlichen Glückwunsch zu Ihrer neuen VALETTA Markise. Sie haben sich für ein qualitativ hochwertiges Produkt aus Österreich entschieden.
Wir bitten Sie, den Inhalt der Montageanleitung sorgfältig zu lesen und aufzubewahren und müssen bei einem eventuellen Verkauf der Markise
an den neuen Besitzer weitergereicht werden.
Diese Montageanleitung vervollständigt den Verwendungszweck der Markise mit den Informationen zur Montage und der Verwendung.
Die Anleitung, Zeichnungen und die Dokumentation sind vollständiges Eigentum von der Firma VALETTA Sonnenschutztechnik GmbH und
dürfen weder teil- oder ganz kopiert bzw. reproduziert werden.
Die Bedienungsanleitung muss vor ersten Benutzung der Markise gelesen werden. Für die Sicherheit von Personen ist es wichtig, diese
Anweisungen zu befolgen. Schäden, die durch Nichtbeachtung der Bedienungs- und Wartungsanleitung entstehen, unterliegen nicht der
Gewährleistung. Die Haftung für Folgeschäden an Elementen aller Art und Personen ist ausgeschlossen.
WICHTIGE MONTAGEHINWEISE UNBEDINGT BEACHTEN!
Es sind alle mitgelieferten Konsolen zu verwenden, ebenso müssen die Konsolen mit allen Befestigungspunkten montiert werden.
Die Auszugskräfte sind zu beachten.
AUSZUGSKRÄFTE UND KONSOLENSETS
Damit die von uns genannte Windwiderstandsklasse Gültigkeit hat, muss das Befestigungsmittel vom Monteur auf den vorhandenen
Untergrund abgestimmt werden. Bei eingnehenden Bestellungen ohne Angaben zum Befestigungsuntergrund erhalten Sie Montagekonsolen
für die Befestigung auf Beton C 20/25.
Bitte beachten Sie, dass diese Konsolen für die Montage auf anderen Untergründen u.U. nicht geeignet sind. Um die DIN EN 13561 zu erfüllen,
ist es erforderlich, die pro Produkt empfohlene Art und Anzahl der Konsolen zu montieren. Dabei sind die festgelegten Dübelauszugskräfte
sowie die Montage- und Einbauhinweise der Befestigungsmittelhersteller unbedingt zu beachten (inkl. der Rand- und Lochabstände).
Exakte Auszugskräfte in Abhängigkeit der Isolierputzdicke und des gewünschten Konsolen-Sets, sowie bei Montage auf anderen Untergründen
auf Anfrage.
ALLGEMEINE HINWEISE
Mit Herausgabe dieser Unterlagen/Version verlieren alle früheren entsprechenden Unterlagen ihre Gültigkeit.
Die Anleitung, Zeichnungen und die Dokumentation sind vollständiges Eigentum von der Firma VALETTA Sonnenschutztechnik GmbH und
dürfen weder teilweise oder ganz kopiert oder reproduziert werden. Technische Änderungen und Druckfehler sind vorbehalten. Es gelten
ausnahmslos die Verkaufs- und Lieferbedingungen von VALETTA Sonnenschutztechnik GmbH. (Aktuelle Fassung unter www.valetta.at )
FRAGEN
Sollten noch Fragen zur Montage oder der Bedienung dieses Produktes haben, kontaktieren Sie bitte Ihren autorisierten VALETTA Fachhändler.
Seite 1
Rev. 1/2018_
Technische Änderungen vorbehalten.
