Installationsanleitung
Mechanischer 4-fach Taster
Der LCN-MT4 ist ein mechanischer 4-fach Taster für den
Einsatz an LCN-Modulen ab Version 17070A (Juli 2013).
Durch die Integration des IR-Empfängers kann der LCN-MT4
die Signale der LCN-Fernbedienungen verarbeiten.
Die 4 Tasten verfügen zusätzlich über je eine integrierte
Status-LED und eine flächige Hinterleuchtung.
Der LCN-MT4 ist passend für die LCN-G55 Rahmen oder
handelübliche 55mm Rahmen. Bei Verwendung der LCN-GT
Rahmen steht Ihnen der Corona -Lichtkranz als dezentes
Orientierungslicht zur Verfügung. So kann auch bei geringem
Umgebungslicht der Taster komfortabel bedient werden.
Lieferumfang
LCN-MT4, Saugnapf, Montagerahmen, Kunststoffschraube, 2 Stk. Schrauben 3,2x15mm
& Beschriftungsblatt.
Gebäudeleittechnik in Perfektion
mit IR-Empfänger
®
LCN-MT4
®
1
2
L1
L2
3
4
L3
L4

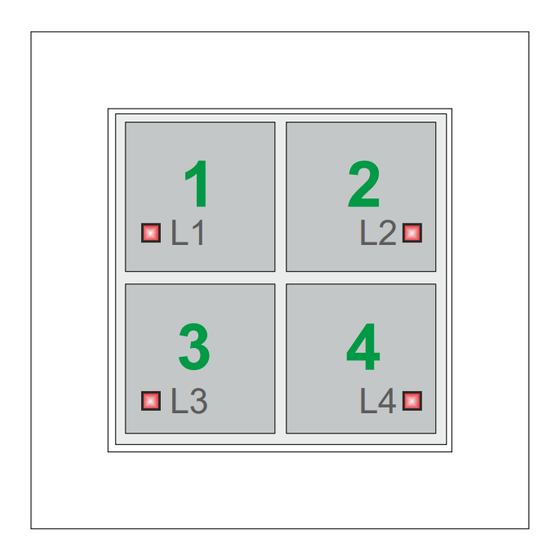

Abbildung:
LCN-MT4 im LCN-G55 Rahmen
1
Werbung
Inhaltszusammenfassung für LCN MT4
- Seite 1 Installationsanleitung Gebäudeleittechnik in Perfektion Mechanischer 4-fach Taster mit IR-Empfänger Der LCN-MT4 ist ein mechanischer 4-fach Taster für den Einsatz an LCN-Modulen ab Version 17070A (Juli 2013). Durch die Integration des IR-Empfängers kann der LCN-MT4 die Signale der LCN-Fernbedienungen verarbeiten. Die 4 Tasten verfügen zusätzlich über je eine integrierte Status-LED und eine flächige Hinterleuchtung.
- Seite 2 Reichweite der Fernbedienungen. Bei starken Lichtquellen (z.B. direktes Sonnenlicht, o.ä.) ist eine Abschattung des Empfängers erforderlich. Dank des IR-Empfängers eignet sich der MT4 auch für die Zugangskontrolle: Direkt im Modul werden bis zu 16 Seriennummern ausgewertet. Die „große“ Zugangskontrolle erfordert die LCN-GVS und bietet beliebig viele Teilnehmer und umfangreiche Zusatzfunktionen (Personenerfassung, zeitgesteuerter Zugang, etc.).
- Seite 3 LCN-MT4 ® Installationsanleitung Gebäudeleittechnik in Perfektion Anschluss Der LCN-MT4 sollte nicht mehr als 20m Leitungslänge entfernt vom Netzteil (LCN-NUI) installiert werden (³0,8mmÆ verwenden). LCN-UPP LCN-NUI LCN-MT4 LCN-MT4 Bus Modul Netzteil 1. Taster 2. Taster LCN-UPP LCN-NUI ISSENDORFF KG ISSENDORFF KG...
- Seite 4 Installationsanleitung Gebäudeleittechnik in Perfektion Montage Zur Montage des LCN-MT4 wird zunächst der Montagerahmen am I-Anschluss des LCN- Moduls oder LCN-IV angeschlossen und dann auf die Unterputzdose geschraubt. Der LCN-MT4 Taster wird mittels Kunststoffschraube auf dem Montagerahmen montiert. Das Inlay wird hinter der Scheibe platziert.
- Seite 5 Gebäudeleittechnik in Perfektion Mehrere LCN-MT4 an einem Modul Es können maximal zwei LCN-MT4 an einem LCN-Busmodul betrieben werden. Codiert wird der LCN-MT4 mit der einzelnen unteren Kontaktfläche. Ist diese überklebt/isoliert, wirkt der Taster auf die Tasten C1-4. Ist die Kontaktfläche frei, wirkt er auf die Tasten C5-8.
- Seite 6 Inbetriebnahme Der LCN-MT4 wird von Modulen ab 17070A (Juli 2013) automatisch erkannt und wird unter Anschlüsse>I-Anschluss angezeigt. Bei älteren LCN-Busmodulen ab 140715 (Juli 2010) wird ein LCN-MT4 nicht am I-Port angezeigt. Die Funktion des Tasters ist davon nicht beeinträchtigt. Hinweise ·...
- Seite 7 Installationsanleitung Gebäudeleittechnik in Perfektion Beschriftung Auf unserer Homepage LCN.eu finden Sie die Beschriftungssoftware GT-Designer für die Beschriftung Ihrer GT-Inlays. Die Beschriftungsfolie muss auf 52mm * 52mm zugeschnitten werden. Handelsübliches 80g-Kopierpapier ist gut geeignet und problem- los in der Verarbeitung. Noch besser für die optimale Leuchtkraft der Status-LEDs ist die...
-
Seite 8: Technische Daten
Installationsanleitung Gebäudeleittechnik in Perfektion Technische Daten Anschluss Versorgung: über den mitgelieferten Montagerahmen ( optional LCN-NUI) I-Anschlussleitung Länge 230mm ® verlängerbar via LCN-IV LCN-Anschluss: Funktionen Tasten: 4 Taster mit Status-LED hinter Acrylglas, mit den Funktionen K LEDs: Tasten-Hintergrundbeleuchtung dimmbar 4 Status-LEDs IR Empfänger:...
