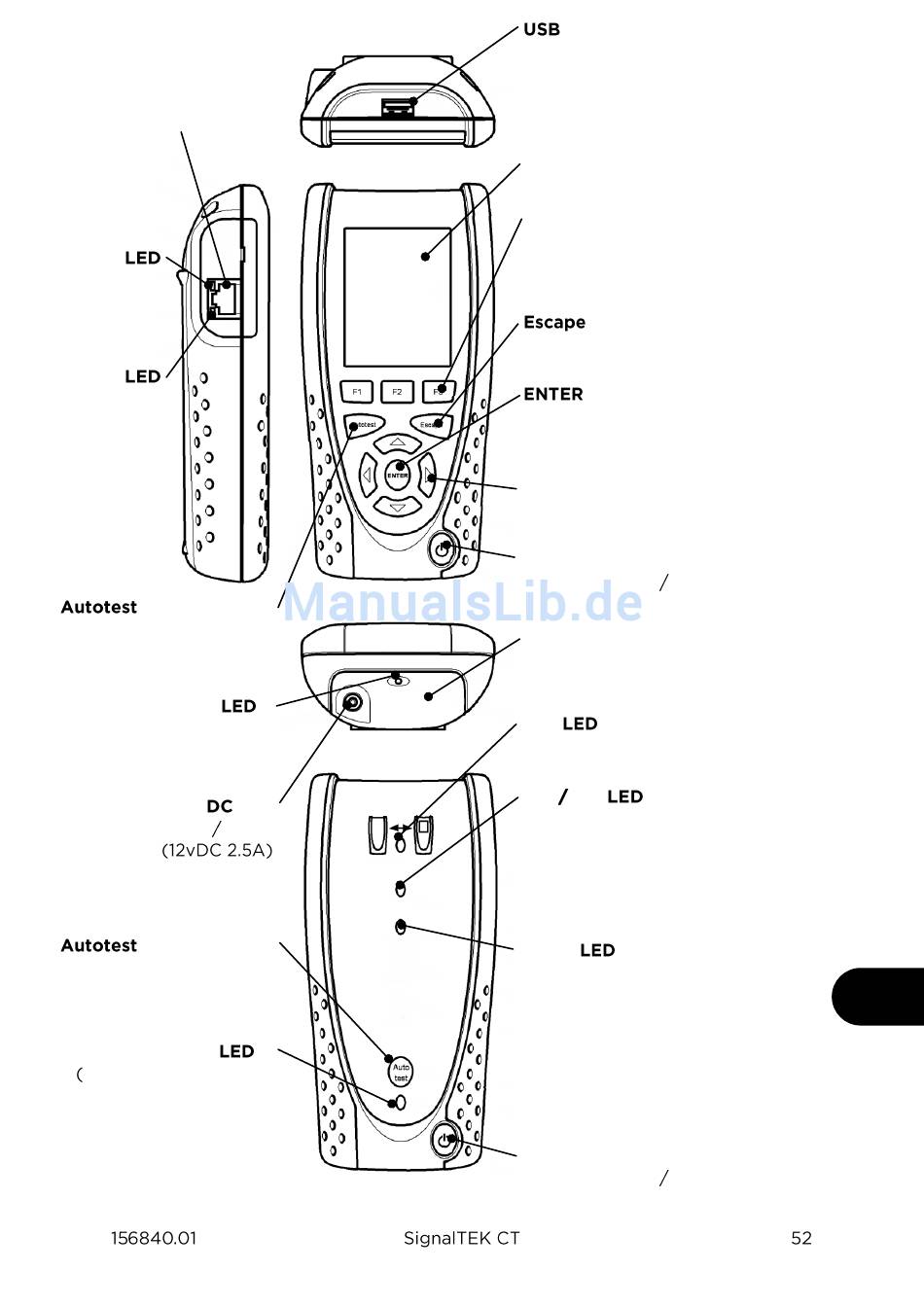

数据线插孔
用于将设备连接至
待测数据线
以太网
指示以太网连
接状态
活动
指示以太网数
据活动
（自动测试）按钮
按下该按钮，从测试设备端开
始对数据线进行自动测试
充电指示
●
正在充电
○ 充电完成
（闪烁）无法充电
用于连接电源 充电器
（自动测试）按钮
按下该按钮，从远端设备端开
始对数据线进行自动测试
电池状态
电源开启）电池电量充足
●
●（电源开启）电池电量低，
但仍能工作
○ 电源关闭
测试设备
：
输入
远端设备
：
插孔
用于上传结果、下载用户日志
和软件更新
显示屏
显示设置和结果
功能按钮
按功能按钮，在上方屏幕区域显示相
应功能
（退出）按钮
按此按钮可以返回上一屏幕，但是不
保存更改
按钮
按此按钮可以选择当前突出显示的屏
幕功能或确认更改
光标按钮
按光标按钮可以更改突出显示的屏幕
功能或项目
电源按钮
按此按钮可以打开 关闭测试设备
充电电池模块
（也提供备用的非充电电池组）
链路
指示远端设备已连接至测试设备
通过 失败
闪烁表示正在进行测试 测试完成后，
它将显示结果：
测试通过
●
测试失败
●
已保存
指示结果已保存在测试设备中
电源按钮
按此按钮可以打开 关闭远端设备
