- Seite 1 Modbus-Modul Zusatzbetriebsanleitung...
- Seite 2 Impressum Zusatzbetriebsanleitung Modbus-Modul Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB Aktiengesellschaft, Frankenthal 10.12.2013...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zusatzbetriebsanleitung ..............4 Allgemeines ...................... 4 Beschreibung des Modbus-Moduls ..............4 Modbus-Modul installieren ................5 Modbus-Modul in Betrieb nehmen ..............7 Messwerte und Parameter über Modbus ............10 Parameterlisten ....................11 Modbus-Modul 3 von 18... -
Seite 4: Zusatzbetriebsanleitung

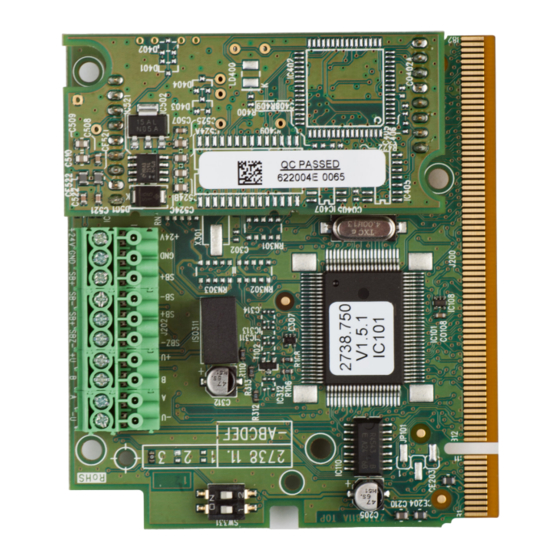

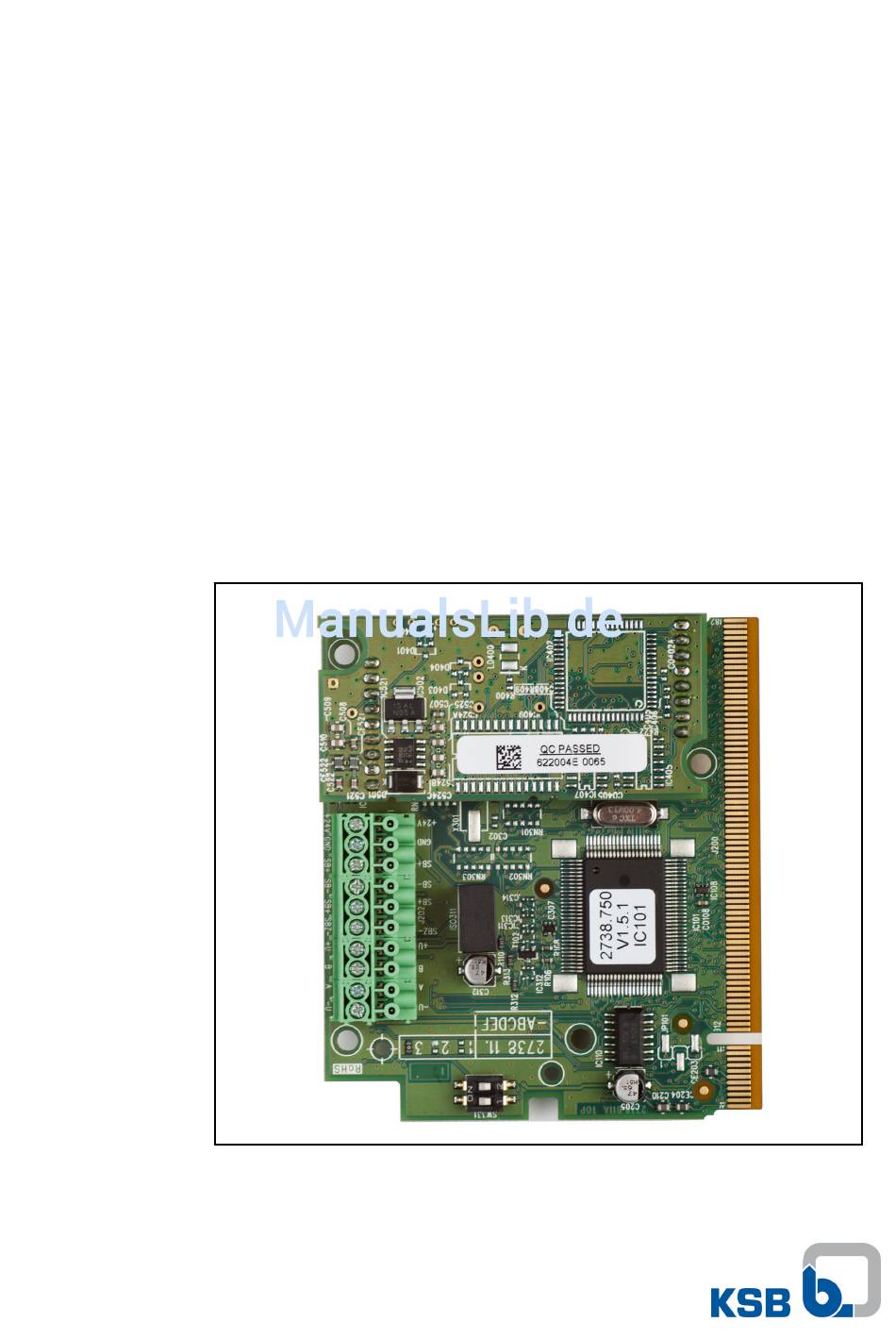

PumpDrive 4070.8 1.2 Beschreibung des Modbus-Moduls Allgemeine Beschreibung Mit dem Modbus-Modul kann der PumpDrive BASIC / ADVANCED an ein Modbus- Netzwerke angeschlossen werden. Das vorliegende Modbus Modul ist ein Modbus Slave. Die Datenübertragung erfolgt nach Modbus RTU. Abb. 1: Modbus-Modul... -
Seite 5: Modbus-Modul Installieren
▪ Keine weiteren Anschlüsse zusätzlich zum Modbus-Modul über das Buskabel aus- führen (z. B. 230 V Alarm und 24 V Start). Systemvoraussetzungen Folgende Geräte sind notwendig, um das Modbus-Modul zu installieren und in Be- trieb zu nehmen: ▪ PC für Modbusmaster Die Anzahl der PumpDrives wird automatisch erkannt. - Seite 6 SB + SBZ- AIN2 AIN2 +24V +24V COM2 COM2 COM1 COM1 Abb. 2: Innenansicht PumpDrive: a) ohne Modbus-Modul, b) mit Modbus-Modul Klemmenbelegung Das Modbus–Modul besitzt eine 10-polige Klemmverbindung (J202). Tabelle 3: Klemmenbelegung Klemme Signal Zuordnung Modbus rele- vant ✘ RS 485 ✘...
-
Seite 7: Modbus-Modul In Betrieb Nehmen
Beschreibung Auswahlliste Einzelpumpenbetrieb 3-2-1-2 PumpDrive ID Mehrpumpenbetrieb 1 - 6 Physikalische Struktur Das Modbus-Modul ist als Gateway aufgebaut: Das Modbus Protokoll wird vom Mod- bus-Modul auf den KSB Local-Bus umgesetzt. Modbus Local-Bus Modbus PumpDrive 1 Gateway Abb. 3: Einzelpumpenbetrieb Modbus... - Seite 8 PumpDrive ID: 6 Abb. 5: Interne Adressvergabe (Werkseinstellung) Die interne Adressvergabe im Modbus-Modul, wird über die PumpDrive-ID des ent- sprechenden PumpDrives geregelt. In der Standardkonfiguration wird der PumpDrive 1 zur Modbus Slave Adresse 1 zugeordnet. Wird z.B. im Byte 1 des Modbus Tele- gramms die Slave Adresse 3 eingetragen, wird der PumpDrive mit der Pump Drive ID 3 angesprochen.
- Seite 9 Ziel Adresse ( FB Adresse PumpDrive x ) im Modbus-Telegramm eingetragen wird. Wird statt dessen die Adresse des Modbus-Moduls (AdressGateway) verwendet, schickt das Modbus-Modul das Telegramm an den Master PumpDrive in einer Mehr- pumpen Anlage weiter. Desweiteren besitz das Modbus-Modul interne Parameter, die auch unter der Adresse des Modbus-Modul zur Verfügung stehen.
-
Seite 10: Messwerte Und Parameter Über Modbus
1 Zusatzbetriebsanleitung 1.5 Messwerte und Parameter über Modbus Auf dem Modbus-Modul werden verschiedene Messwerte und Parameter als Geräte- information zur Verfügung gestellt. Tabelle 7: Geräteinformationen abrufen Funktion Funktionscode lesen Funktionscode 03 (0x03 Read Holding Registers) schreiben Funktionscode 16 (0x10 Write Multiple Register) Modbus-RTU benutzt durchgehend 16-Bit-Register. -
Seite 11: Parameterlisten
Daten High Byte UINT8 Value1 0x00 Daten Low Byte UINT8 CRC 2 0xB4 CRC Modbus UINT8 CRC 1 0xD7 CRC Modbus 1.6 Parameterlisten 1.6.1 Eingabe Gateway Local-Bus Modbus PumpDrive 1 Modbus Gateway Abb. 8: Eingabe Gateway Modbus-Modul 11 von 18... - Seite 12 Beschreibung Modbus-Befehle 0x4802 System Start/Stopp für Mehrpumpenbe- trieb (Nur wenn Feldbus aktiviert ist, 1 = System Start, 0 = System Stopp) 8-15 16-23 24-30 Reboot Modbus-Modul Feedback enable 0x40C8 Feedback_bus Freigabe 1.6.3 Eingabe PumpDrive Local-Bus Modbus PumpDrive 1 Modbus Gateway Abb.
- Seite 13 Aus Strom Hoch Feedback Niedrig Feedback Hoch Referenz Niedrig Referenz Hoch Niedrige Energie Hohe Energie Analog in 1 Niedrig Analog in 1 Hoch Analog in 2 Niedrig Analog in 2 Hoch Spannungsführung Null An.In.1 Spannungsführung Null An.In.2 Modbus-Modul 13 von 18...
- Seite 14 Verlangsamen gedrückt Ruhezustand Anfrage Ruhezustand Stopp für Spannungsführung0 Mindestdrehzahl Höchstdrehzahl Referenz Stillstand Pumpe ausgewählt AUTO MANUELL DFS überspringen Ruhezustand aktiv P.I. aktiv Feldbus aktiviert Unter Mindestdrehzahl 1 = Pumpe im Slave-Modus 0 = Einzelpumpenbetrieb, 1 = Mehrpumpenbetrieb 14 von 18 Modbus-Modul...
-
Seite 15: Ausgabe Pumpdrive/Gateway
Betriebsart (1 = MAN) 2-31 Betriebsart (2 = MAN) Werte höher als 2 werden vom PumpDrive auf 2 begrenzt Sollwert-Bus 0x4814 Sollwert 1/1000 (Einheit) 12 - 9 Feedback_bus 0x4812 Istwert 1/1000 (Einheit) 12 - 9 Modbus-Modul 15 von 18... - Seite 16 PumpDrive ID PumpDrive 6 3-14-2-1 PumpDrive ID 0x1240 1 - 6 1 (1 Hex.) PumpDrive ID 3-14-2-2 Baudrate 0x1242 0 - 1 1 (1 Hex.) Baudrate 3-14-2-3 Feedback enabled 0x40C8 0 - 1 (0 Hex.) Feedback enabled 16 von 18 Modbus-Modul...
