Inhaltszusammenfassung für ZUG DSMS
- Seite 1 Bedienungsanleitung DSMS Dunstabzug...
- Seite 2 Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Wei- terentwicklung bleiben vorbehalten. Gültigkeitsbereich Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Ty- penschild. Diese Bedienungsanleitung gilt für: Produktfamilie Massystem DSMS 64005 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2017...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Sicherheitshinweise 5 Verwendete Symbole ................... 5 Allgemeine Sicherheitshinweise................. 6 Vor der ersten Inbetriebnahme ................ 7 Bestimmungsgemässe Verwendung.............. 7 Bei Kindern im Haushalt.................. 7 Zum Gebrauch ...................... 8 2 Entsorgung 10 3 Gerätebeschreibung 11 Gerätebeschreibung................... 11 Abluftbetrieb...................... 11 Umluftbetrieb mit Aktivekohlefilter .............. 11 Ausrüstung ...................... 11 Aufbau........................ 12 Bedien- und Anzeigeelemente................ 13... - Seite 4 10 Service & Support 27 Kurzanleitung 28...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung ▸ Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –... -
Seite 6: Allgemeine Sicherheitshinweise
1 Sicherheitshinweise Allgemeine Sicherheitshinweise ▪ Gerät erst nach dem Lesen der Bedienungsanleitung in Be- trieb nehmen. ▪ Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder be- züglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden... -
Seite 7: Vor Der Ersten Inbetriebnahme
1 Sicherheitshinweise Vor der ersten Inbetriebnahme ▪ Das Gerät darf nur gemäss separater Installationsanleitung montiert und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbei- ten von einem konzessionierten Installateur/Elektriker ausführen. ▪ Bei der Ableitung der Abluft sind die behördlichen Vorschriften zu beachten. ▪... -
Seite 8: Zum Gebrauch
▪ Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kun- dendienst ersetzt werden, um Gefährdung zu vermeiden. ▪ Vorsicht: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden. ▪ Das Gerät und umliegende Bauteile werden während des Betriebs heiss! Lüfterklappe, Gasdeflektor und andere Bauteile vor dem Berühren abkühlen... - Seite 9 1 Sicherheitshinweise ▪ Bei gleichzeitigem Benutzen von anderen Geräten – welche mit Gas oder anderen Brennstoffen betrieben werden – muss eine ausreichende Fri- schluftzufuhr gewährleistet sein. Gilt nicht für Umluftgeräte. ▪ Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Koh- leheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird.
-
Seite 10: Entsorgung
Entsorgung Verpackung ▪ Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll dem Recycling zugeführt und umweltgerecht ent- sorgt werden. Deinstallation ▪ Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit ▪... -
Seite 11: Gerätebeschreibung

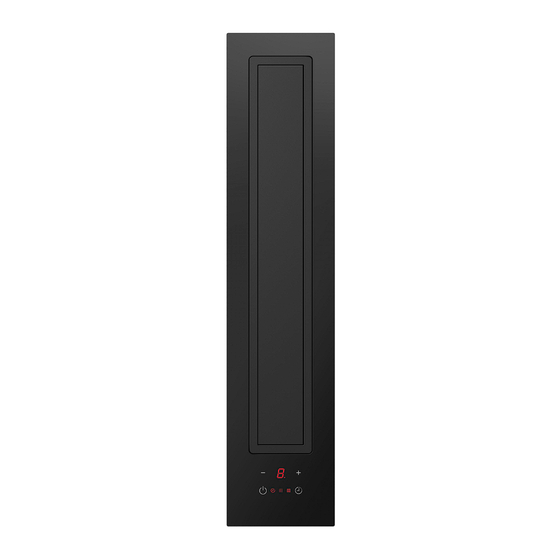

Gerätebeschreibung Gerätebeschreibung Das Gerät dient zum Absaugen von Dunst über einer Kochstelle im Haushalt und kann im Abluft- oder Umluftbetrieb eingesetzt werden. Abluftbetrieb Der über der Kochstelle anfallende Dunst wird durch ein Gebläse abgesogen. Durch den Metall-Fettfilter wird die Abluft gereinigt und über einen Stutzen mit integrierter Rückstauklappe und die Abluftleitung ins Freie geführt. -
Seite 12: Aufbau
3 Gerätebeschreibung Aufbau Bedien- und Anzeigeelemente Lüfterklappe Auffangwanne Metall-Fettfilter... -
Seite 13: Bedien- Und Anzeigeelemente
3 Gerätebeschreibung Bedien- und Anzeigeelemente Tasten Leistungsstufe verringern/ Sättigungsanzeige zurücksetzen Leistungsstufe erhöhen Gerät ein-/ausschalten Nachlaufzeit Anzeigen Anzeigefeld (Leistungsstufe 1-3) Intensivstufe Umschalten Abluft-/Umluftbetrieb Sättigungsanzeige zurückgesetzt Nachlaufzeit eingeschaltet Sättigungsanzeige Metall-Fettfilter Sättigungsanzeige Aktivkohlefilter (nur bei Umluftbetrieb) Je nach Modell und Ausstattung kann die Ausführung Ihres Gerätes in Einzelheiten von der beschriebenen Standardausführung abweichen. -
Seite 14: Bedienung
Bedienung Erste Inbetriebnahme Gerätekonfiguration Das Gerät kann im Abluft- oder Umluftbetrieb eingesetzt werden. Das Gerät ist ab Werk standardmässig für den Abluftbetrieb voreingestellt. Wird das Gerät als Abluftmodell betrieben, muss die Sättigungsanzei- ge für den Aktivkohlefilter deaktiviert werden. Sättigungsanzeige Aktivkohlefilter aktivieren ▸... -
Seite 15: Gerät Einschalten
4 Bedienung Gerät einschalten Das Gerät erst einschalten, wenn die Lüfterklappe geöffnet ist. ▸ Lüfterklappe 1 von Hand öffnen. ▸ Gerät durch Antippen der Taste einschalten. – Gerät schaltet auf Leis- tungsstufe 1 ein. Leistungsstufe einstellen ▸ Durch Antippen der Taste schaltet das Gerät auf Leistungsstufe 1 ein. -
Seite 16: Nachlaufzeit
4 Bedienung Nachlaufzeit ▸ Lüfterklappe öffnen und Gerät mit Taste einschalten. ▸ Mit den Tasten oder die gewünschte Leistungsstufe anwählen. ▸ Durch Antippen der Taste die Nachlaufzeit aktivieren. – Während die Nachlaufzeit aktiviert ist, leuchtet das entsprechende rote Anzeigesymbol – Die Funktion Nachlaufzeit startet auf der zuvor eingestellten Leistungs- stufe und schaltet nach Ablauf der 15 Minuten Laufzeit das Gerät auto- matisch aus. -
Seite 17: Pflege Und Wartung
Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser ins Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reini- gen verwenden. Die Oberfläche wird dadurch beschädigt. Gerät stromlos machen, Schraubsicherung herausdrehen bzw. den Siche- rungsautomaten ausschalten. -
Seite 18: Metall-Fettfilter
5 Pflege und Wartung Metall-Fettfilter Die Metall-Fettfilter müssen bei normalem Gebrauch mindestens einmal im Monat oder immer, wenn die Sättigungsanzeige leuchtet, gereinigt werden. Bei einer optimalen Pflege ist die Funktionstüchtigkeit der Fettfilter über Jahre hinweg gewährleistet. Auffangwanne und Metall-Fettfilter beim Aus-/Einfahren nicht be- schädigen. - Seite 19 5 Pflege und Wartung Falls kein Geschirrspüler vorhanden ist: ▸ Fettfilter 2 in heissem Spülwasserbad reinigen. ▸ Fettfilter 2 während ca. zwei Stunden in heissem Spülwasserbad einweichen und anschliessend mit Abwaschbürste reinigen. Mit klarem, kaltem Wasser gut abspülen. – Gereinigte Fettfilter 2 sind wieder einsatzbereit. ▸...
-
Seite 20: Umluftbox Mit Aktivkohlefilter
5 Pflege und Wartung Umluftbox mit Aktivkohlefilter Die Reinigungswirkung des Aktivkohlefilters baut sich im Laufe des Betriebes ab. Aktivkohlefilter müssen bei normalem Gebrauch alle 3 Jahre oder immer, wenn die Sättigungsanzeige leuchtet, ersetzt werden. Die Umluftbox ist mit 6 Aktivkohlefiltern bestückt. Diese können nicht gewaschen oder regeneriert werden. -
Seite 21: Störungen Selbst Beheben
Störungen selbst beheben Was tun wenn... … das Gerät nicht funktioniert Mögliche Ursache Behebung ▪ Sicherung oder Siche- ▸ Sicherung auswechseln. rungsautomat der Woh- ▸ Sicherungsautomat wieder einschalten. nungs- resp. der Hausin- stallation ist defekt. ▪ Unterbruch in der Strom- ▸... -
Seite 22: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Bei Bestellungen bitte Modellnummer des Gerätes und genaue Bezeichnung des Zubehörs oder Ersatzteils angeben. Metall-Fettfilter Umluftbox (nur Umluftbetrieb) Aktivkohlefilter für Umluftbox... -
Seite 23: Technische Daten
Lüftermotors – Ein zweites Typenschild befindet sich im Lieferumfang und soll zur Geräteidentifikation aufbewahrt werden. Produktdatenblatt Gemäss EU-Verordnung Nr. 65/2014 und Nr. 66/2014 Beschreibung Abkürzungen Einheit Wert Marke V-ZUG AG Modellkennung 64005 Jährlicher Energieverbrauch kWh/a 40,4 hood Energieeffizienzindex 48,7 hood... - Seite 24 8 Technische Daten A-bewertete Luftschallemission bei maximaler Geschwindigkeit A-bewertete Luftschallemission boost im Betriebauf Intensiv- oder Schnelllaufstufe Gemessene Leistungsaufnahme 0,85 im Aus-Zustand Gemessene Leistungsaufnahme im Be-reitschaftszustand (Standby) Zeitverlängerungsfaktor Gemessener Luftvolumenstrom 286,0 im Bestpunkt Gemessener Luftdruck im 490,0 Bestpunkt Gemessene elektrische 123,0 Eingangsleistung im Bestpunkt Nennleistung des Beleuchtungssystem...
-
Seite 25: Stichwortverzeichnis
Stichwortverzeichnis Abluftbetrieb........... 11 Reinigung Absaugverhalten optimieren....... 14 Fettfilter.......... 18 Aufbau............. 12 Gehäuse.......... 17 Ausrüstung ............. 11 Ausschalten ........... 16 Sättigungsanzeige ........16 Service & Support......... 27 Bedienelemente ........13, 28 Sicherheit............10 Bedienung ............14 Sicherheitshinweise Allgemeine.......... 6 Bei Kindern im Haushalt ..... 7 Bestimmungsgemässe Verwendung 7 Deinstallation .......... -
Seite 26: Notizen
Notizen... -
Seite 27: Service & Support
Typenschild Ihres Gerätes. Meine Geräteinformationen: FN: ___________________ Gerät: _____________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt auf- nehmen. Vielen Dank. Ihr Reparaturauftrag Unter www.vzug.com →Service →Service-Nummer finden Sie die Telefonnummer Ihres nächsten V‑ZUG-Service-Centers. - Seite 28 Kurzanleitung Tasten Leistungsstufe verringern/ Sättigungsanzeige zurücksetzen Leistungsstufe erhöhen Gerät ein-/ausschalten Nachlaufzeit Anzeigen Anzeigefeld (Leistungsstufe 1-3) Intensivstufe Umschalten Abluft-/Umluftbetrieb Sättigungsanzeige zurückgesetzt Nachlaufzeit eingeschaltet Sättigungsanzeige Metall-Fettfilter Sättigungsanzeige Aktivkohlefilter (nur bei Umluftbetrieb) 1030005-R02 V-ZUG AG, Industriestrasse 66, CH-6301 Zug info@vzug.com, www.vzug.com...
