Inocal WP-KS-R Montageanleitung
Wärmepumpen-kombispeicher
Inhaltszusammenfassung für Inocal WP-KS-R

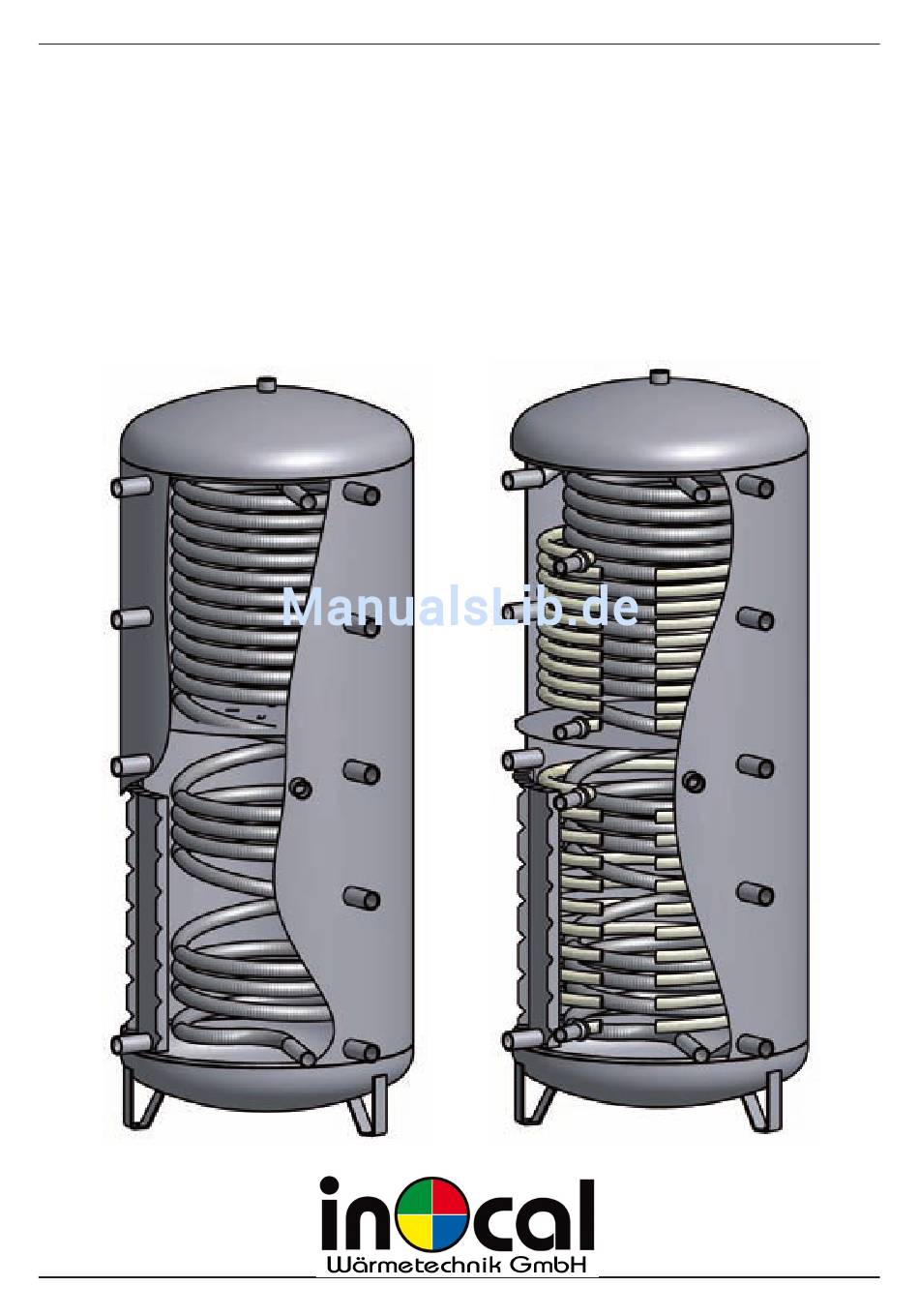

- Seite 1 Seite 1 Montageanleitung Wärmepumpen-Kombispeicher Montageanleitung Wärmepumpen-Kombispeicher WP-KS-R / WP-SKS-1-R / WP-SKS-2-R...
-
Seite 2: Inhaltsverzeichnis
Seite 2 Montageanleitung Wärmepumen-Kombispeicher Inhaltsverzeichnis Allgemeine Hinweise Hersteller Hinweise und Empfehlungen Normen und technische Richtlinien Lieferumfang Einbindung des Kombispeichers heizwasserseitig Technische Beschreibung Technische Daten Fühlerpositionen Solarsensoren am Wärmepumpen-Kombispeicher Anbringung der Isolierung am Kombispeicher Montage Speicher-Thermometer Einbindung des Kombispeichers trinkwasserseitig Allgemeine Hinweise Hersteller Hinweise und Empfehlungen Die Montage und die Inbetriebnahme darf nur durch einen anerkannten Installationsbetrieb ausgeführt werden. -
Seite 3: Normen Und Technische Richtlinien
• DIN 18381 Gas- Wasser und Abwasser-Installationsanlagen • DIN 18382 Elektrische Kabel- und Leitungsanlagen in Gebäuden • VDE 0100 Errichten elektrischer Betriebsmittel • VDE 0105 Betrieb von elektrischen Anlagen • VDE 0190 Hauptpotenzialausgleich von elektrischen Anlagen • EN 12977 Kundenspezifisch gefertigte Solaranlagen • Druckgeräterichtlinie 97/23/EG Lieferumfang Speicher: • Kombispeicher WP-KS-R 650, 825, 1000 (Ø 790), Liter oder Kombispeicher WP-SKS-R 1-650, 1-825, 2-825, 2-1000 (Ø 790) (Speicher auf Palette vormontiert) • Speicherthermometer Isolierung (vormontiert): • PU-Weichschaum mit 100 mm Isolierstärke • Deckelisolierung 100 mm Isolierstärke • Bodenisolierung 50 mm Isolierstärke • schwarze Kunststoffabdeckung • schwarze Rosetten für Anschlussmuffen Einbindung des Kombispeichers heizwasserseitig Die heizungsseitige Einbindung des Systems hat nach den örtlich geltenden Einbauvorschriften zu erfolgen. -
Seite 4: Technische Beschreibung
Seite 4 Montageanleitung Wärmepumen-Kombispeicher Technische Beschreibung Technische Daten WP-SKS-2-R WP-KS-R WP-SKS-1-R Benennung WP-KS WP-SKS-1 WP-KS WP-SKS-1 WP-SKS-2 WP-KS WP-SKS-2 1000 1000 A Entlüftung 1 1/4“ IG 1654 1654 1904 1904 1904 2008 2008 B Muffe „oben“ 1 1/4“ IG 1415 1415 1665 1665 1665 1765 1765 C Muffe „Mitte oben“ 1 1/4“ IG... -
Seite 5: Fühlerpositionen Solarsensoren Am Wärmepumpen-Kombispeicher
Seite 5 Montageanleitung Wärmepumpen-Kombispeicher Fühlerpositionen Solarsensoren am Wärmepumpen-Kombispeicher WP-SKS-2-R Platzierung Fühler Platzierung Fühler... -
Seite 6: Anbringung Der Isolierung Am Kombispeicher
Seite 6 Montageanleitung Wärmepumen-Kombispeicher Anbringung der Isolierung am Kombispeicher Kunststoffe unterliegen Temperaturschwankungen. Bei niedrigen Außentemperaturen soll die Isolierung ange- wärmt werden. Isolierung mit Hilfe eines Propan- Isolierung auspacken, Zubehör Isolierung auf einer Seite des entnehmen und auf Unversehrtheit Speichers mit Hilfe der Rosetten gasbrenner in ausreichendem prüfen. anlegen. Abstand erwärmen. Isolierung von Hinten in Richtung Isolierung komplett um den Spei- Wenn sich beide Verschlussrei- cher legen. -
Seite 7: Montage Speicher-Thermometer
Seite 7 Montageanleitung Wärmepumpen-Kombispeicher Montage Speicher-Thermometer - Das Thermometer kann in eine der vorgesehenen Perforierungen montiert werden - Perforiertes Loch in der Isolierung ausschneiden - Thermometerrosette in das Loch stecken - Thermometer von vorne mit dem Kabel zuerst durch die Rosette führen - Fühler in gewünschter Höhe in die Fühlerleiste klemmen Falls die perforierten Löcher nicht in der gewünschten Lage sind, kann die Isolierung von Ihnen auch an einer anderen Stelle durchbrochen werden. Thermometer mit Rosette Perforierung °C Fühler Speicher isoliert dargestellt... -
Seite 8: Einbindung Des Kombispeichers Trinkwasserseitig
Seite 8 Montageanleitung Wärmepumen-Kombispeicher Einbindung des Kombispeichers trinkwasserseitig •Zum Schutz vor Verbrühungen ist bauseitig eine Temperaturbegrenzung am Warmwasseranschluss erforderlich Warmwasser Stark vereinfachte & symbolische Darstellung Kombispeicher Zirkulationslanze Achtung: Die örtlichen Einbauvorschriften sind zu be- Anlegethermostat achten!! oder S8 SLR/Schema 10 Maximaler Betriebsdruck 6 bar, der Einbau eines 6 bar Zirkulations- pumpe Sicherheitsventil ist zwingend erforderlich.
