TEIL 1. AUFSTELLUNG Allgemeine Warnungen WARNUNG: Belüftungsöffnungen in der Geräteverkleidung oder in der integrierten Struktur, frei von Hindernissen halten. WARNUNG: Verwenden Sie keine mechanischen Werkzeuge oder andere Mittel als vom Hersteller vorgeschlagen, um den Abtauvorgang zu beschleunigen. WARNUNG: Verwenden Sie keine elektrischen Geräte innerhalb der Kühlfächer des Gerätes, sofern sie nicht vom Hersteller empfohlenen sind.
Seite 5
Unterkünften - Bett and Frühstück-Typ-Umgebungen; - Gastronomie und ähnliche Non-Retail-Anwendungen • Wenn die Steckdose nicht mit dem Kühlschrank Stecker zusammenpasst, muss es, um Gefahren zu vermeiden durch den Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Personen ersetzt werden. • Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen bestimmt, es sei denn sie stehen unter Aufsicht oder ausführlicher...
Sicherheits Information • In dem Kühlschrank dürfen keine elektrischen Geräte benutzt werden. • Falls das Gerät einen alten Kühlschrank ersetzen soll, empfehlen wir als Sicherheitsvorkehrung, das Türschloß des alten Gerätes zu zerstören oder zu entfernen. Diese Maßnahme verhindert, daß spielende Kinder sich selbst darin einsperren.
• Stellen sie keine mit Gasen gefüllte Flaschen , Dosen oder Behältnisse in das Gefrierfach, da diese während des Gefriervorganges explodieren könnten. • Hochprozentige Alkoholika müssen gut verschlossen, senkrecht im Kühlteil aufbewahrt werden. • Niemals, vor allem nicht mit nassen Händen die Innenwände des Gefrierfaches berühren.
Vor Inbetriebnahme • Bevor Sie das Gerät anschließen, sollten Sie das Gerät nach dem Transport 3 Stunden stehen lassen. Dies ist wichtig für eine einwandfreie Funktion. • Nach der ersten Inbetriebnahme kann ein Geruch entstehen. Sobald die Kühlung beginnt, verschwindet der Geruch. TEIL 2.
• Um eine vollständige Kühlung zu erreichen, muss Ihr Kühlschrank nach dem Einstecken 24 Stunden lang ohne Unterbrechung in Umgebungstemperatur betrieben werden. Halten Sie die Türen des Geräts in dieser Zeit möglichst geschlossen und geben Sie nicht zuviel Nahrungsmittel hinein. •...
TEIL 3. AUFBEWAHRUNG VON LEBENSMITTEL Kühlschrank • Um zu vermeiden, daß die Feuchtigkeit ein Abtauen fördert, sollte man Flüssigkeiten zugedeckt in den Kühlschrank stellen. Der Reif neigt nämlich dazu, sich in den kältesten Punkten des Verdampfers zu konzentrieren und fördert das Abtauen. •...
nach Hause. Beachten Sie immer die Herstellerinformationen und überschreiten Sie niemals die angegebene Lagerzeit. • Hinweis: Ist das Gerät in Betrieb und die Gefrierfach-Tür wird geöffnet und wieder geschlossen, saugt sich die Dichtung so stark an, daß sich die Tür für kurze Zeit erschwert öffnen lässt.
Abtauen Kühlteil; • W ährend das Gerät läuft, taut es sich automatisch ab. Das Tauwasser wird in der Verdunstungsschale gesammelt und verdampft automatisch. • Tauwasserablaufrinne und Ablaufloch im Kühlraum häufiger reinigen, damit das Tauwasser ungehindert ablaufen kann. Benutzen Sie hierfür einen geeigneten spitzen Gegenstand.
Wechseln der Glühlampe Stromschlaggefahr! Ziehen Sie vor dem Auswechseln der Glühbirne stets den Netzstecker aus der Steckdose. 1. Lampenabdeckung durch Drücken der seitlichen Haken entfernen. 2. Tauschen Sie die defekte Glühlampe gegen eine Neue aus (max. 15 W) 3. Setzen Sie die Lampenabdeckung wieder ein und warten Sie 5 Minuten bis Sie das Gerät wieder einschalten.
TEIL 6. BEVOR SIE DEN KUNDENDIENST RUFEN Ihr Gerät ist so konstruiert und hergestellt, daß Störungsfreiheit und lange Lebensdauer gegeben sind. Sollte dennoch während des Betriebs eine Störung auftreten, so wenden Sie sich bitte an die nächste Kundendienststelle. Prüfen Sie vorher jedoch, ob die Störung evtl.
Tipps zum Energiesparen 1- Stellen Sie das Gerät in einem kühlen, gut belüfteten Raum auf, jedoch nicht in direkter Sonneneinstrahlung oder neben Hitzequellen (Strahler, Herde etc.). Verwenden Sie andernfalls eine isolierende Trennwand. 2- Lassen Sie warme Speisen und Getränke ganz auskühlen, bevor Sie sie in das Gerät geben.
TEIL 7. BAUTEILE UND VORRATSFÄCHER Diese Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren. A) Gefrierfach B) Kühlteil 1) Eisschale 2) Gefrier Rost 7) Verstellbare Füße 3) Thermostatdeckel 8) Flaschenablage 4) Glasablagen 9) Butter Käse Fach 5) Glasablage 10) Butter Käse Deckel 6) Gemüsefach...
Lieferumfang ATLANTIC Hersteller Gerätetyp Kühl- Gefrierkombination Glasablagen Gemüse-Schubladen Türablage Eierablage Eiswürfelschale Plastikschaber Garantieunterlagen Gebrauchsanleitung Datenblatt Für Kühlgeräte ATLANTIC Marke ATLDTK144W10A++ Modell ATLDTK144SI10A++ 7 (Gefrierteil-Kühlschrank) Produkt-Kategorie Energieklasse Jährlicher Energieverbrauch * 176 kWh / Jahr Totaler Bruttoinhalt 230 l 227 l Totaler Nettovolumen Kühlschrank Bruttovolumen...
Seite 18
Konformitätserklärung • Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht der Verordnung (EG) Nr. 1935/2004 EC • Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht: - Diese Geräte wurden entworfen für eine Umgebungstemperatur zwischen 16°C - 38°C.
Seite 19
Index BEFORE USING THE APPLIANCE ............18 General warnings ..................18 Old and out-of-order fridges ................20 Safety warnings .................... 20 Installing and operating your fridge ..............21 Before Using your Fridge ................21 THE VARIOUS FUNCTION AND POSSIBILITIES ........ 22 Thermostat Setting ..................
PART - 1. BEFORE USING THE APPLIANCE General warnings WARNING: Keep ventilation openings, in the appliance enclosure or in the built-in structure, clear of obstruction. WARNING: Do not use mechanical devices or other means to accelerate the defrosting process, other than those recommended by the manufacturer.
Seite 21
environments - farm houses and by clients in hotels, motels and other residential type environments - bed and breakfast type environments; - catering and similar non-retail applications • If the socket does not match the refrigerator plug, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.
Old and out-of-order fridges • If your old fridge has a lock, break or remove the lock before discarding it, because children may get trapped inside it and may cause an accident. • Old fridges and freezers contain isolation material and refrigerant with CFC.
• Do not re-freeze frozen goods after they have melted. This may cause health issues like food poisoning. • Do not cover the body or top of fridge with lace. This affects the performance of your fridge. • Fix the accessories in the fridge during transportation to prevent damage to accessories.

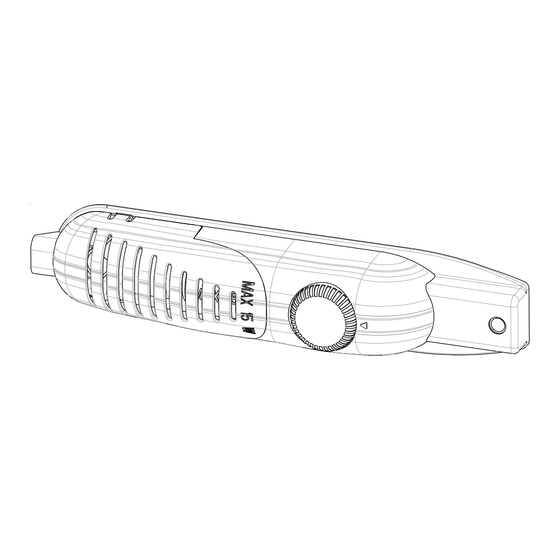

PART - 2. THE VARIOUS FUNCTION AND POSSIBILITIES Thermostat Setting Thermostat automatically regulates the inside temperature of the refrigerator compartment and freezer compartment.By rotating the knob from position 1 to 5, colder temperatures can be obtained. Important note: Do not try to rotate knob beyond 1 position it will stop your appliance. •...
• Your fridge is designed to operate in the Climate Ambient Temperature (°C) ambient temperature intervals stated in Class the standards, according to the climate Between 16 and 43 (°C) class stated in the information label. It is Between 16 and 38 (°C) not recommended that your fridge is Between 16 and 32 (°C) operated in the environments which are...
Seite 26
• Do not put fresh food with frozen on side by side as it can thaw the frozen food. • While freezing fresh foods(i.e meat,fish and mincemeat), divide them in parts you will use in one time. • Once the unit has been defrosted replace the foods into freezer and remember to consume them in as short period of time.
PART - 4. CLEANING AND MAINTENANCE • Make sure to unplug the fridge before starting to clean it. • Do not wash your fridge by pouring water onto it. • You can wipe the inner and outer sides of your appliance with a soft cloth or a sponge using warm and soapy water.
Defrosting Refrigerator Compartment; • Defrosting occurs automatically in refrigerator compartment during operation ; the defrost water is collected by the evaporating tray and evaporates automatically. • The evaporating tray and the defrost water drain hole should be cleaned periodically with defrost drain plug to prevent the water from collecting on the bottom of the refrigerator instead of flowing out.
Replacing The Light Bulb To replace the bulb in freezer and fridge departments; 1- Unplug your fridge. 2- Remove the cover of the box from the claws using a screwdriver. 3- Replace with a bulb of maximum 15 Watts. 4- Install the cover. 5- Wait for 5 minutes before re-plugging and bring the thermostat to its original position.
PART - 6. BEFORE CALLING YOUR AFTER SALES SERVICE If your refrigerator is not working properly,it may be a minor problem, therefore check the following, before calling an electrician to save time and money. What to do if your refrigerator does not operate ; Check that ;...
• If the problem persists after you have followed all the instructions above, please consult to the nearest Authorised Service. • The appliance you have purchased is designed for home type use and can be used only at home and for the stated purposes. It is not suitable for commercial or common use.
THE PARTS OF THE APPLIANCE AND THE PART - 7. COMPARTMENTS This presentation is only for information about the parts of the appliance. Parts may vary according to the appliance model. A) FREEZER COMPARTMENT B) REFRIGERATOR COMPARTMENT 6) LEVELLING FEET 1) ICE TRAY 7) BOTTLE SHELF 2) FREEZER SHELF...
Product part list ATLANTIC Mark / Model Freezer Fridge Glass shelves Crisper Door shelves Egg tray Ice cube tray Plastic ice blade User manual / Installation booklet Warranty documents Product fiche ATLANTIC Brand ATLDTK144W10A++ Model ATLDTK144SI10A++ Product category 7 (Fridge - Freezer)
Seite 34
1. Between A(low consumption) to G (high consumption) 2. Energy consumption of 176 kWh per year, calculated on the basis of results obtained in 24 hours under normalised test conditions. Real energy consumption depends on the conditions in which the equipment is used as well as where it is placed. One Star storage is for the frozen food which keeps the inner temparature lower than -6 °C.
Seite 35
Sommaire AVANT D’UTILISER VOTRE APPAREIL ............34 Avertissements généraux ....................34 Instructions se sécurité ....................36 Recommandations ......................36 Montage et mise en marche de votre appareil .............. 37 Avant de commencer à utiliser votre appareil ..............38 FONCTIONS DIVERSES ................... 38 Réglage du thermostat ....................
SECTION 1. AVANT D’UTILISER VOTRE APPAREIL Avertissements généraux MISE EN GARDE: N'obstruez pas les ventilations naturelles de l'appareil (avant bas et arrière haut) MISE EN GARDE: Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.
Seite 37
- maisons de campagne et chambres d'hôtels, de motels et tout autre espace résidentiel; - environnement familial; - service de restauration et lieu similaire • Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement.
l’absence d’instructions d’une personne responsable leur assurant une utilisation de l’appareil sans danger, après une explication des risques auxquels ils s'exposent. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d'entretien effectués par des enfants doivent se faire sous la supervision d'une personne responsable.
• Pour racler le givre formé dans la partie congélante, ne pas utiliser des objets metalliques tranchants qui pourraient Abîmer le corps du congélateur et créer des dommages irréversibles . Pour faire cela, utiliser un grattoir en plastique. • Ne pas insérer la fiche dans la prise avec la main mouillée . •...
• Pour obtenir un bon fonctionnement dépourvu de toute vibration, il est impératif de positionner l’appareil de niveau (contrôle avec un niveau) à l’aide des pieds réglables avant qui doivent être réglés pour obtenir le niveau (tournez les pieds réglables dans le sens des aiguilles d’une montre ou dans le sens inverse).
Avertissements relatifs aux réglages de la température • La température environnante, la température des aliments frais stockés et le nombre de fois que la porte est ouverte, affectent la température dans le compartiment du réfrigérateur. Si nécessaire, changez le réglage de température. •...
SECTION 3. DISPOSITION DES ALIMENTS DANS L’APPAREIL Partie réfrigérateur • Pour empêcher l’humidité et les odeurs, mettre les aliments dans des récipients fermés. • Ne jamais placer des aliments chauds dans le réfrigérateur. Les aliments chauds doivent être laissés à refroidir à la température ambiante et placés dans le réfrigérateur de manière à...
SECTION 4. NETTOYAGE ET ENTRETIEN • Assurez-vous d’avoir débranché la fiche de la prise murale avant le début du nettoyage. • Veuillez ne pas nettoyer le réfrigérateur en y versant de l’eau. • Vous pouvez nettoyer les parties internes et externes de votre appareil avec de l’eau chaude et savonneuse et à...
Dégivrage Partie réfrigérateur • le dégivrage s'effectue automatiquement lorsque l'appareil est en fonctionnement. L'eau de dégivrage est recueillie dans le bac d'évaporation et s'évapore automatiquement. Le plateau d'évaporation et l'orifice d'évacuation de l'eau de dégivrage doivent être nettoyés régulièrement avec la tige de nettoyage du conduit de dégivrage pour éviter que l'eau ne s'accumule dans le bas du réfrigérateur.
Mise En Place de L’ampoule Lorsque l’on remplace la lampe du réfrigérateur ; 1. Débrancher le réfrigérateur, 2. Ouvrir les crochets du couvercle sur la lampe, faire sortir le couvercle, 3. Remplacer la lampe par une autre qui n’est pas supérieure à 15 W. 4.
SECTION 6. AVANT D’APPELER LE SERVICE APRES-VENTE Si le réfrigérateur ne fonctionne pas correctement, il est possible qu'il y ait un léger défaut. Il est donc recommandé avant d'appeler le SAV d'effectuer les contrôles suivant : Si le réfrigérateur ne marche pas ; •...
Quelques conseils pour économiser de l'énergie 1– Installez l'appareil dans un compartiment froid et bien aéré. Toutefois, il ne doit pas être placé en plein soleil ou à proximité d'une source de chaleur (radiateur, plaque, etc.). Dans le cas contraire, utilisez une plaque d’isolation. 2- Laissez les aliments et les boissons chaudes refroidir hors de l’appareil.
ELEMENTS ET COMPARTIMENTS DE SECTION 8. L’APPAREIL Cette présentation ne sert que de renseignement sur les parties de l’appareil, Celles-ci pourraient varier en fonction du modèle de l’appareil. A) Congélation B) Réfrigération 6) Pieds de nivellement 1) Bac à glaçons 7) Casier à...
Produit liste des pièces ATLANTIC Marque / Modèle Congélateur - Réfrigérateur Clayettes en verre Bac à légumes Balconnets de porte Casier à œufs Bac à glaçons Spatule en plastique Guide d’utilisation / Instructions de montage Oui Documents de garantie Fiche produit...
