Inhaltszusammenfassung für Junkers TAC

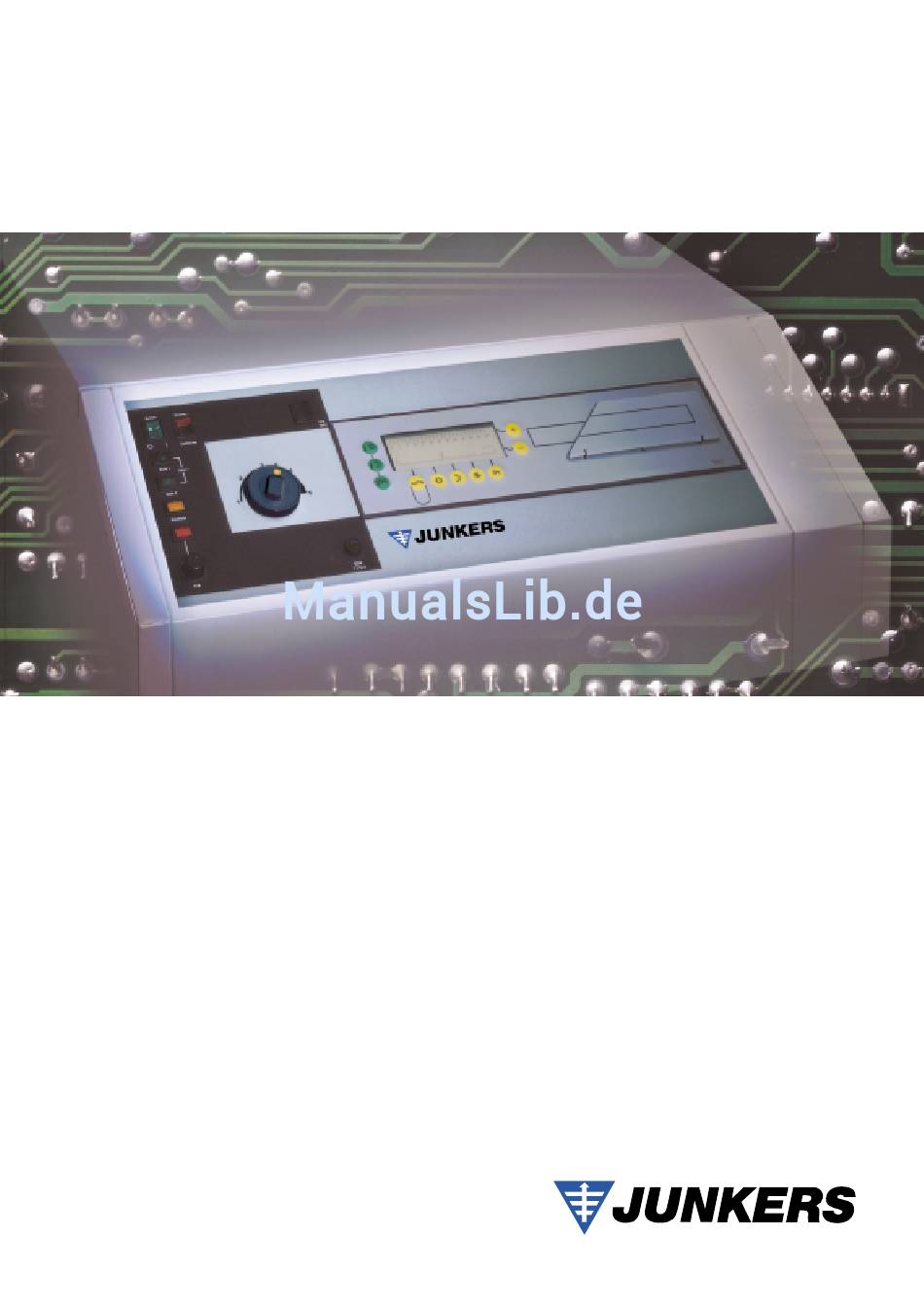

- Seite 1 Bedienungsanleitung 6 720 604 082 (7.98) CMC Digitalschaltfeld TAC und TAC-BUS für Junkers Gasheizkessel ab 45 kW Bosch Thermotechnik...
-
Seite 2: Einleitung
Einleitung Das Digitalschaltfeld TAC ist eine betriebsfertig pro- Im Kapitel „Individuelle Einstellungen“ empfehlen wir grammierte Kesselsteuerung, die witterungsgeführt alle abweichende Einstellungen zu notieren, damit und vollautomatisch die gesamte Heizungsanlage diese im Servicefall nicht „verloren“ gehen. regelt und überwacht. Bei „Korrekturbeispiele“ finden Sie Tips wie Sie Das Digitalschaltfeld TAC-BUS ermöglicht zusätzlich... - Seite 3 Inhalt Seite Nutzerebene Temperaturwahl 4 – 5 Betriebsartenwahl Programmierebene Zeit, Tag 6 – 9 Heizzeiten Einstellungen Messungen Fachebene Sprache 10 – 11 Temperatur-Grenzwerte Bau- und Anlagenparameter Sonstige Parameter Prüfebene errechnete Parameterwerte 12 – 13 Test BUS Ausgangstest Eingangstest Individuelle Einstellungen 14 –...
- Seite 4 Nutzerebene Wird nur angezeigt wenn entsprechendes Zubehör angeschlossen ist. 60.0 ° temp.kessel Taste dient zum Rückstellen auf Automatikbetrieb und- AUTO AUTO zum Beenden der Programmierung. Die Anzeige geht in den Ausgangszustand zurück. Automatikbetrieb stellt sich auch dann ein, wenn innerhalb von 2 min. keine Eingaben erfolgen.
- Seite 5 Automatikbetrieb Ständiger Datenaustausch zwischen Zwei gleichwertige Automatik- Kessel und BUS-Teilnehmern (z.B. AUTO Stellungen Heizkreismodul TAC-Plus 2 oder Datenfernmanagement DFM 1) oder – alle Pumpen sind im programmierten Die Tastatur ist blockiert und kann z.B. Betrieb nur von der „Leitstelle“ fernbedient werden.
- Seite 6 Programmierebene – Zeiten Wird nur angezeigt wenn entsprechendes Zubehör angeschlossen ist. 60.0 ° temp.kessel Taste dient zum Rückstellen auf Automatikbetrieb und AUTO AUTO zum Beenden der Programmierung. Die Anzeige geht in den Ausgangszustand zurück. Automatikbetrieb stellt sich auch dann ein, wenn innerhalb von 2 min. keine Eingaben erfolgen.
- Seite 7 AUTO STANDARD AUTO Achtung ! Durch 5 sek. langes Drücken dieser Taste werden STANDARD die werkseitig eingegebenen Zeitprogramme aktiv. Drücken Anzeige Werksein- stellung Zeitprogrammierung 5:00– # EINST.wwe Warmwassererwärmung 22:00 Uhr prog aLLE TAGE Vorgehensweise wie bei der Zeitpro- „ prog MONTAG grammierung Heizkreis A „...
-
Seite 8: Programmierebene - Temperaturen Und Messunge
Programmierebene – Temperaturen und Messunge Wird nur angezeigt wenn entsprechendes Zubehör angeschlossen ist. 60.0 ° temp.kessel Taste dient zum Rückstellen auf Automatikbetrieb und AUTO AUTO zum Beenden der Programmierung. Die Anzeige geht in den Ausgangszustand zurück. Automatikbetrieb stellt sich auch dann ein, wenn innerhalb von 2 min. keine Eingaben erfolgen. - Seite 9 AUTO STANDARD AUTO Achtung ! Durch 5 sek. langes Drücken dieser Taste werden STANDARD die werkseitig eingegebenen Zeitprogramme aktiv. Messungen Drücken Anzeige # messungen Ermöglicht das Ablesen folgender Werte: Anzeige der Vorlauftemperatur Kesselkreis temp. kessel „ temp.vorlauf b Anzeige der Vorlauftemperatur Kreis B „...
- Seite 10 Fachebene Wird nur angezeigt wenn entsprechendes Zubehör angeschlossen ist. 60.0 ° temp.kessel Taste dient zum Rückstellen auf Automatikbetrieb und AUTO AUTO zum Beenden der Programmierung. Die Anzeige geht in den Ausgangszustand zurück. Automatikbetrieb stellt sich auch dann ein, wenn innerhalb von 2 min. keine Eingaben erfolgen.
- Seite 11 Reset-Möglichkeiten Zeitprogramm-Reset 5 sec drücken, es werden die werkseitig einge- STANDARD gebenen Zeitprogramme wieder aktiv. AUTO Parameter-Reset drücken, es werden die werkseitig einge- STANDARD STANDARD AUTO gebenen Parameter wieder aktiv. Total-Reset Netz abschalten, drücken und Netz wieder einschalten. AUTO Es werden alle Werkseingaben (Zeit und Parameter) wieder aktiv.
- Seite 12 Errechnete Parallelverschiebung für Kreis B „ Errechnete Parallelverschiebung für Kreis C // verschieb. c „ # test bus Nur bei Schaltfeld TAC-BUS (dabei Schalter in Stellung „BUS“, Seite 5) „ 5, z.B. wenn 5 Geräte (Teilnehmer) am BUS angeschlossen sind config bus „...
- Seite 13 AUTO STANDARD AUTO Drücken Anzeige Zustand der Parameter Wertebereich Folgende Werte können mit verändert werden. # ausg.test Kontrolle elektrischer Ausgänge brenner1.1 ein 1. Stufe Brenner 1 in Betrieb EIN oder AUS „ 2. Stufe Brenner 1 in Betrieb EIN oder AUS brenner1.2 ein „...
-
Seite 14: Individuelle Einstellungen
Individuelle Einstellungen Zeitprogrammierung der Heizkreise Drücken Anzeige Werkseinstellung Individuelle Einstellung Bemerkungen heizen ein absenken # EINST.kreis a 6.00 bis 22.00 Uhr Prog aLLE TAGE „ 6.00 bis 22.00 Uhr Prog MONTAG „ 6.00 bis 22.00 Uhr Prog DIENSTAG „ Prog MITTWOCH 6.00 bis 22.00 Uhr „... - Seite 15 Zeitprogrammierung für einen Hilfsausgang (z.B. Warmwasser-Zirkulationspumpe) Drücken Anzeige Werkseinstellung Individuelle Einstellung Bemerkungen # hilfsausgang 6.00 bis 22.00 Uhr Prog aLLE TAGE „ 6.00 bis 22.00 Uhr Prog MONTAG „ 6.00 bis 22.00 Uhr Prog DIENSTAG „ Prog MITTWOCH 6.00 bis 22.00 Uhr „...
-
Seite 16: Bemerkungen Und Notizen
Bemerkungen und Notizen Einstellung Spezifische Bau- und Anlagenparameter Drücken Anzeige Werkseinstellung Individuelle Einstellung Bemerkungen ca. 1 Sek. drücken # anlage param. bau traegheit „ steilheit a „ raum einfl. a „ steilheit b „ raum einfl. b „ steilheit c „... -
Seite 17: Korrekturen - Heizungseinstellung
Korrekturen – Heizungseinstellung In den Räumen ist es . . . Abhilfe bei jeder Außentemperatur Taste drücken, und mit Taste angezeigten zu kalt Wert um 1 oder 2 °C erhöhen eventuell Kesselthermostat B höher einstellen (Seite 3 – werksseitig auf E, d. h. 75 °C eingestellt) bei jeder Außentemperatur zu Taste drücken, und mit Taste... -
Seite 18: Anlagenbeispiele Mit Digitalschaltfeld Tac
Anlagenbeispiele mit Digitalschaltfeld TAC Serienausstattung: 1 ungemischter Heizkreis A, 1 Warmwasserkreis, 1 Zirkulationspumpe, 1 Kesselkreispumpe, (Einzelkessel) 2-stufige Brennersteuerung HEIZKREIS TWR 1 Netz Kessel mit 230 V D-Schaltfeld SK 2-3.205 S.25 CMC Serienausstattung: 1 ungemischter Heizkreis A, 2 gemischte Heizkreise B und C, 1 Warmwasserkreis, (Mehrkesselanlage) 1 Zirkulationspumpe, 3 Kesselkreispumpen, 4–6-stufige Brennersteuerung... -
Seite 19: Anlagenbeispiele Mit Digitalschaltfeld Tac-Bus
Anlagenbeispiele mit Digitalschaltfeld TAC-BUS Serienausstattung: wie Seite 18 Zusatzausstattung: Kessel mit BUS-Schaltfeld und Heizkreismodul TAC-Plus 2 HEIZKREIS HEIZKREIS HEIZKREIS HEIZKREIS HEIZKREIS TWR 1 TWR 1 TWR 1 TWR 1 TWR 1 TWR 1 TWR 1 TWR 1 TWR 1 TWR 1... - Seite 20 (vertikale) Mitte der von der Heizung beheizten Höhe Absenk- und Abschaltbetrieb bewährt. Sie können mit NACHT ABSENK/ABSCHALT (Fachebene/ #ANLAGE PARAM.) bestimmen, ob der TAC im Auto- matikbetrieb zwischen Normal- und Absenkbetrieb oder zwischen Normal- und Abschaltbetrieb wechselt. Im Absenkbetrieb bleibt die Heizung eingeschaltet und die Heizungspumpen sind durchgehend in Betrieb.
- Seite 21 Durch ein leistungsfähiges Mikroprozessorsystem und einen BR.STARTS. Dieser Impulszähler zählt die Zahl der Brenner- Raumfühler reagiert das Digitalschaltfeld TAC mit der glei- anläufe. Ist die Zahl 99.999 erreicht, schaltet der Zähler auto- chen Geschwindigkeit wie das Gebäude und begrenzt somit matisch auf 0 zurück.
- Seite 22 Fernbedienung TWR 1 mit Raumfühler Der TWR 1 läßt sich an jeden Heizkreis anschließen. Mit dem TWR 1 können einige Einstellungen des TAC für den zu- gehörigen Heizkreis vom Wohnraum aus verändert werden: · Betriebsartenwahl für Abweichungen vom individuellen Zeitprogramm: Ständiger Heizbetrieb...
- Seite 23 ST = Steilheit und zung und Warmwasser werden außer Betrieb gesetzt. Nach = Raumeinflußfaktor ist. Ablauf der programmierten Tage schaltet der TAC wieder auf Automatikbetrieb. Damit sind beispielsweise mit Ihrer Rück- Anmerkung: Über die Fernbedienung TWR 1 können Sie die kehr aus dem Urlaub die Wohnräume wieder beheizt und es...
- Seite 24 STELLUNGEN den Parameter KALIBR.RAUM auf +1 einstellen. Kaskadensteuerung, Kesselfolge bei Mehrkesselanlage Mit dem TAC können 1, 2 oder 3 Kessel angesteuert werden, wobei jeder Kessel mit einem ein- oder zweistufigen Brenner · ANLAGE TYP 2 ausgerüstet werden kann (1 Führungs- und 2 Folgekessel).
- Seite 25 Die variierende Geschwindigkeit des Motors wird durch das Prüfebene „Zerhacken“ der Stromzufuhr erzielt. Der Motor wird durch Das Digitalschaltfeld TAC ist mit einem Testprogramm ver- ein rechtwinkliges Signal mit einer Schwingungsdauer von sehen. Der Fachmann kann somit die Einstellungen aller für 10 Sekunden und variablem Taktwert (TW) angetrieben.
- Seite 26 > Nachlauf der Heizungspumpen und Speicherladepumpe Raumfühler und Raumfühlereinfluß > Fernbedienung TWR 1 mit Raumfühler. Selbstadaptive Heizkurve Der TAC ermöglicht eine neuartige Regelungsfunktion. Die Heizkurve wird automatisch für jeden Heizkreis an die mittlere Außentemperatur angepaßt. Ist an dem Heizkreis ein Raum- Stufenzahl des Kessels fühler angeschlossen, paßt sich die Heizkurve den jeweiligen...
- Seite 27 Zirkulationspumpe In diesem Beispiel beträgt die Temperatur des Primärkreises im Heizbetrieb ständig 80 °C. Der TAC verfügt über einen Hilfsausgang, der z.B. für die Programmierung einer Warmwasser-Zirkulationspumpe Im Absenkbetrieb ist die Temperatur abhängig von den Anforde- genutzt werden kann (Programmierebene / #HILFSAUS- rungen der Sekundärkreise und wird über den Parameter K/M...
