Vivanco 37672 Bedienungsanleitung

37672
Bedienungsanleitung
Mechanischer
Outdoor Timer
Version 1.0
Vivanco GmbH, Ewige Weide 15,
22926 Ahrensburg, Germany
www.vivanco.com
WICHTIG, vor Gebrauch sorgfältig lesen!
Aufbewahren für späteres Nachschlagen
Bestimmungsgemäßer Gebrauch
Das Gerät dient dem Schalten und /oder Verteilen von
elektrischer Energie. Es ist ausschließlich zum Einsatz im
privaten Bereich bestimmt und darf nicht für gewerbliche
Zwecke verwendet werden. Dieses Gerät ist für den
Einsatz im Innen- und Außenbereich vorgesehen.
Beachten Sie die korrekte Position des Produktes (Kapitel
„Inbetriebnahme" beachten!). Das Produkt muss an eine
Schutzkontakt-Netzsteckdose angeschlossen werden.
Für den Betrieb im Außenbereich muss diese Netzsteck-
dose als auch angeschlossene Geräte und Leitungen
der Schutzart IP44 entsprechen.
Technische Daten
Spannung: 220-240 VAC/50Hz
Max. Belastung: 16(2)A/3680W
Schutzklasse: I
Schutzart: IP44
Betriebstemperatur: -10° bis +40°C
Min. Zeiteinstellung: 30 Minuten
Lieferumfang
1x Zeitschaltuhr, 1x Gebrauchsanleitung
Sicherheitshinweise
Bitte achten Sie darauf, dass auch Kinder
und Behinderte diese Hinweise beachten!
GEFAHR: Lebensgefahr durch Stromschlag!
Tod und Verbrennungen können die Folge sein!
-> Nutzen Sie das Gerät bitte nicht, wenn es beschädigt
zu sein scheint.
-> Vermeiden Sie den Kontakt zu Netzspannungen.
-> Öffnen Sie das Gerät nicht.
-> Das Gerät ist geschützt nach IP44 und kann im
Außenbereich betrieben werden. Beachten Sie hierbei
die korrekte Positionierung bzw. Betriebslage!
-> Reparaturen sind nur durch Fachleute durchzuführen.
-> Nur an eine ordnungsgemäß geerdete Schutzkontakt-
steckdose anschließen. Im Außenbereich muss diese
der IP44 entsprechen.
-> Gerät niemals direktem Wasser aussetzen
(z.B. Hochdruckreiniger, Wasserschlauch, etc.)
-> Das Gerät darf nie mit feuchten / nassen Händen
bedient werden.
-> Öffnen Sie die Abdeckung (für Steckdose und Zeit-
schaltuhr) nie bei Regen oder Schneefall.
VORSICHT
Verletzungsgefahr durch Kurzschluss!
Brandgefahr durch Überlastung!
-> Das Gerät ist an Haussteckdosen zu betreiben, deren
Spannung, Leistung und Frequenz den Angaben am
Typenschild des Gerätes entsprechen müssen.
-> Nur geeignet für Geräte, die die maximal zulässigen
Ausgangsströme des Produktes nicht überschreiten.
-> Nicht hintereinander stecken
-> Spannungsfrei nur bei gezogenem Stecker
-> Nicht abgedeckt betreiben
-> Niemals in oder unter Wasser betreiben
Inbetriebnahme und Bedienung
Vorabinformation
1. Stecken Sie die Zeitschaltuhr immer in eine Wand-
steckdose oder Steckdosenleiste (230V/50Hz).
2. Betreiben Sie Heizgeräte, Kaffeemaschinen oder ähnliche
Produkte nicht unbeaufsichtigt mit der Zeitschaltuhr.
3. Lassen Sie dieses Gerät nur vom Fachmann reparieren/
öffnen und versuchen Sie nicht selbst, bei evtl. auf-
tretenden Störungen die Fehlerquelle zu suchen.
4. Das Gerät sollte nie direkt mit Wasser oder ähnlichen
Flüssigkeiten in Berührung kommen.
5. Bitte bewahren Sie diese Bedienungsanleitung zum
späteren Nachschlagen gut auf und beachten Sie zur
richtigen Handhabung des Gerätes alle nachfolgenden
Produkteigenschaften und Hinweise.
6. Wird das Gerät im Außenbereich betrieben, darf es nur
an eine IP44 Schutzkontakt-Wand-Netzsteckdose ein-
gesteckt werden. Hierbei ist die folgende
Positionierung zu beachten:
Oben
Unten
Mit diesem Gerät halten Sie eine Zeitschaltuhr (Timer) in den
Händen, die es Ihnen ermöglicht Tagesprogrammierungen
(24 Std.) vorzunehmen. Im Folgenden programmieren Sie
die Zeiten, in denen die angeschlossenen Geräte unter Strom
stehen sollen. Ihnen stehen dabei bis zu 48 Zeitintervalle zur
Verfügung. Das kürzeste Zeitintervall beträgt 30 Minuten. Sie
können die nun folgenden Einstellungen an der Zeitschaltuhr
vornehmen, ohne die Zeitschaltuhr in eine Steckdose zu stecken.
Programmieren der einzelnen Zeitintervalle

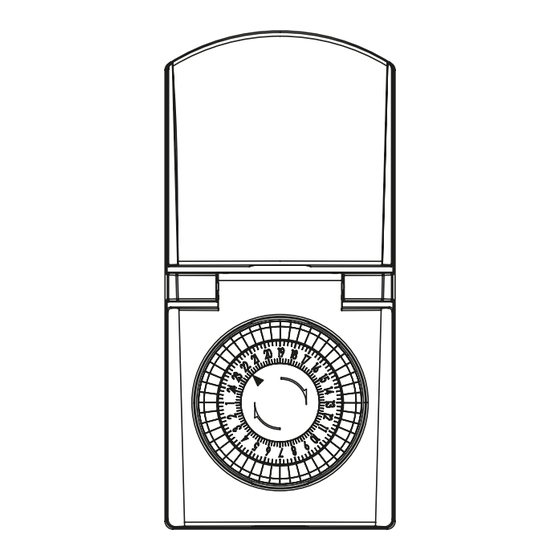

Auf dem Zeitrad finden Sie die Stunden von 1 bis 24 sowie
ein schwarzes Dreieck. Das Zeitrad lässt sich im Uhrzeigersinn
drehen. Die schwarze Umrandung des Zeitrades beinhaltet
48 Kippschalter, die es Ihnen durch Herunterdrücken ermöglicht,
in Abständen von 30 Minuten eine Programmierung vorzu-
nehmen. Zwischen zwei vollen Zeiten stehen Ihnen 2 Kipp-
schalter á 30 Minuten zur Verfügung. Suchen Sie einen
gewünschten Zeitpunkt, an dem die Zeitschaltuhr aktiv
werden soll, drücken Sie (evtl. mit Hilfe eines Stiftes) die
Kippschalter für jene 30-Minuten-Intervalle herunter, in denen
eine Stromzufuhr des angeschlossenen Gerätes gewünscht wird.
Das schwarze Dreieck markiert die aktuelle Zeit. Drehen Sie
bitte das Zeitrad bis das schwarze Dreieck auf die aktuelle
Zeit zeigt. Die Zeitschaltuhr ist nun betriebsbereit. Bitte
beachten Sie, dass es durch die Bauart des Gerätes zu
Abweichungen der Schaltzeit kommen kann. Für andere als
die zuvor genannten Verwendungen ist dieses Gerät nicht
zulässig. Für die damit einhergehenden Probleme, Schäden
o.ä. wird jegliche Haftung ausgeschlossen.
Entsorgung des Gerätes
Dieses Gerät darf nicht mit dem Hausmüll
entsorgt werden. Geben Sie es bei einer
Sammelstelle für Elektrogeräte Ihrer Gemeinde
oder Ihres Stadtteils ab.
Entsorgung der Verpackung
Die Verpackung ist einer Wiederverwendung
zuzuführen. Sie gehört nicht in den Hausmüll.
Handeln Sie entsprechend der lokalen Ent-
sorgungsvorschriften.
