schell SchellCount 3b geeicht SDM72DR Bedienungsanleitung

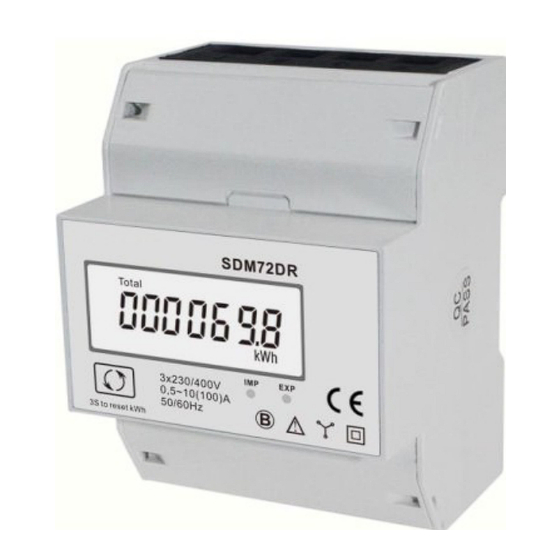

Drehstromzähler SchellCount 3b geeicht SDM72DR
Drehstromzähler SchellCount 3 ungeeicht SDM72DR
mit momentane Lastanzeige und Tageszählfunktion
Drehstromzähler 3-Phasen 4-Leiter, 4 TE
Sicherheitshinweise
Sicherheitshinweise
Dieses Handbuch beinhaltet nicht alle Sicherheitsmaßnahmen zur Bedienung des
Gerätes, da spezielle Betriebsbedingungen und lokale Vorschriften zusätzliche
Maßnahmen erfordern können. Allerdings beinhaltet es Informationen, die zu Ihrer
eigenen Sicherheit gelesen werden müssen um Sachschäden zu vermeiden.
Diese Informationen sind hervorgehoben durch ein Warndreieck und stellen sich je
nach Höhe der potenziellen Gefahr wie folgt da.
Warnung
•
Die Missachtung der Anleitung können Tod, ernsthafte
Verletzungen oder Materialschäden nach sich ziehen.
Achtung
Dies bedeutet Lebensgefahr durch einen Stromschlag. Die
Missachtung der notwendigen Sicherheitsvorkehrungen kann zu
ernsthaften Verletzungen, Materialschäden oder dem Tod
führen.
Fachpersonal
Die Bedienung und Installation des Gerätes darf nur von qualifiziertem
Fachpersonal durchgeführt werden. Qualifiziertes Personal sind in diesem
Handbuch Personen, die befugt sind Geräte, Systeme und Stromkreise gemäß
Sicherheitsstandards oder gesetzlichen Vorschriften in Betrieb zu setzen, zu erden
und zu kennzeichnen.
Verwendungszwecke
Das Gerät darf nur für die im Katalog und Benutzerhandbuch vorgesehene
•
Zwecke eingesetzt werden. Außerdem darf es nur an Geräte und Komponente
angeschlossen werden, die empfohlen und zugelassen sind.
Ordnungsgemäße Handhabung
Die Voraussetzungen für einen einwandfreien, zuverlässigen Einsatz des Gerätes
sind der ordnungsgemäße Transport, die korrekte Lagerung, Installation und
Montage sowie die ordnungsgemäße Bedienung und Wartung. Während des
•
Betriebes elektrischer Geräte können bestimmte Teile dieser Anlage gefährliche
Spannungen führen. Unsachgemäße Handhabung kann demzufolge zu schweren
Verletzungen oder zu Sachschäden führen.
Benutzen Sie nur isoliertes Werkzeug
•
Nicht anschließen während die Schaltung stromführend ist.
Den Zähler nur in trockener Umgebung anbringen.
Den Zähler nicht in einem Explosion gefährdeten Bereich montieren
oder ihn Staub, Schimmel und Insekten aussetzen.
Stellen Sie sicher, dass die verwendeten Kabel geeignet sind für den
Maximalstrom des Zählers.
Stellen Sie vor dem Aktivieren des Stromes/der Spannung zum Zähler
sicher, dass die AC-Kabel richtig angeschlossen sind.
Schließen Sie die Zähler nicht an ein 3 phasiges -400V AC- Netzwerk
an.
Berühren Sie die Verbindungsklemmen des Zählers nicht direkt mit
bloßen Händen, mit Metall, mit blankem Draht oder anderem Material,
da Sie einen elektrischen Schlag bekommen können.
Stellen Sie sicher, dass die Schutzkappe nach der Installation
angebracht ist.
Installation, Wartung und Reparatur sollte nur von qualifiziertem
Personal durchgeführt werden.
Zerbrechen Sie nie die Abdichtungen und öffnen den
Gehäusedeckel/die Frontblende, da dies die Funktion des Zählers
beeinflussen kann und jegliche Garantie nicht mehr übernommen wird.
Lassen Sie das Gerät nicht fallen oder setzen ihn physischen
Auswirkungen aus, da der Zähler innen Hochpräzisionsbauteile erhält
und diese kaputt gehen können.
Daten
100 A direktmessend
Wirkleistung (kWh)
Momentane Lastanzeige (W)
Tageszählfunktion, diese ist rückstellbar;
der Gesamtverbrauch bleibt davon unberührt
S0-Impulsausgang: 1
S0-Impulsrate: 1000 Imp/kWh
LC-Display: 7-stellig
•
Klasse 1 nach IEC 62053-21, B nach EN 50470-3
•
4 TE ( 72 mm )
•
35mm Hutschienenbefestigung
•
Technische Daten
Weiße Hintergrundbeleuchtung
•
•
•
•
•
• Spezifikationen
•
Eingang
Strom
Nennfrequenz
Spannung
Leistungsvermögen
- Wechselspannungsfestigkeit
- Stoßspannungsfestigkeit
Operativer/betrieblicher Strombereich
Überstromwiderstand
Eigenverbrauch
Betriebsspannung
S0 Impulsausgang
S0-Impulsrate
Impulsbreite
Display
Leistungskriterien
Luftfeuchtigkeit bei Betrieb
Luftfeuchtigkeit bei Lagerung
Betriebstemperatur
Lagertemperatur
Internationale Norm
Genauigkeitsklasse
Schutzart
Schutzklasse
Mechanische Umgebungsbedingungen M1
Abmessungen
Elektromagnetische Umgebungs-
bedingungen
3 Phasen-4 Leiter
10(100)A
50Hz +10%
3x230 / 400 V AC
4KV für 1 Minute
6KV -1,2/50 S
0,4% lb-lmax
30lmax für 0,01s
≤2W/10VA/Phase
80% ~ 120% von Un
1
1000 Imp / KWh fest bei P1
30ms
LC-Display 7-stellig
(6+1 Nachkommastelle
999999,9)
≤90%
≤95%
-25°C - +55°C
-40°C - +70°C
Klasse B EN 50470-1/3
Klasse 1 IEC 62053-21
1
IP51
II
E2
Höhe 100 mm
Breite 72 mm
Tiefe 66 mm
