Merlin 2000 Zerlegen

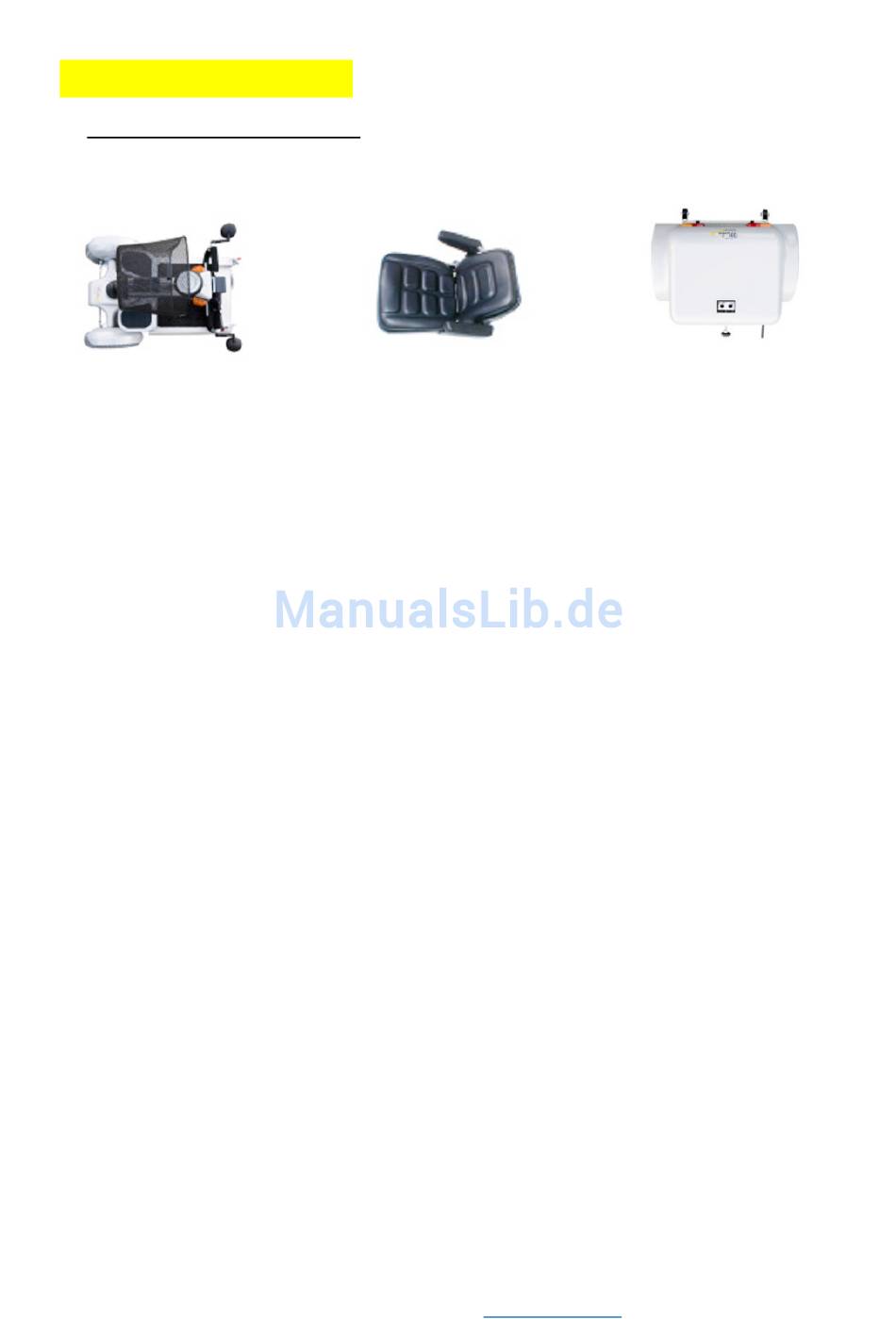

G: Zerlegen Ihres Merlin 2000:
Ihr Merlin 2000 kann problemlos und ohne Werkzeuge in 6 leicht zu transportierende
Einzelteile zerlegt werden:
1 x Vorderteil
Sowie folgende Teile
1 hintere Abdeckhaube
2 Batterien
2 Schrauben
Bitte befolgen Sie diese 7 einfachen Schritte, um Ihr Merlin Elektromobil optimal, aber mit
minimalem Kraftaufwand zerlegen zu können:
1. Stellen Sie sicher, dass der Merlin 2000 auf ebenem Grund steht, der Schlüssel
abgezogen ist und der Verriegelungshebel nach oben zeigt. (Kein Freilauf, KEIN freies
Schieben möglich).
2. Entfernen Sie zuerst den vorderen Korb, falls vorhanden, indem Sie die 2
Rändelschrauben lösen, klappen Sie die Armlehne nach oben, lösen Sie die
Sterngriffschraube vorne unter dem Sitz heraus und nehmen Sie den Sitz ab.
3. Drehen Sie die Sterngriffschrauben an der Lenksäule soweit heraus, bis sich die
Lenksäule nach unten zur Fahrzeugmitte herunterklappen lässt.
4. Um die Batterien herausnehmen zu können, lösen Sie die 2 Rändelschrauben, die die
hintere Abdeckhaube halten. Anschließend nehmen Sie die Abdeckhaube ab.
Anmerkung: Rändelschrauben sorgfältig aufbewahren!
5. Lösen Sie das Klettband der Batterien und trennen Sie die dazugehörenden
Steckverbindungen. Entnehmen Sie die 2 Batterien aus dem Batterierahmen. (Zum
Transport bitte aufrecht stellen)
6. Trennen Sie die Steckverbindung (graues Kabel) aus dem (silbernen)
Elektronikkästchen
7. Öffnen Sie die zwei Spannverschlüsse (rot), die sich rechts und links am
Fahrzeugrahmen befinden. Durch Anheben des Griffes am Vorderteil können Sie das
vordere und hintere Teil aus den Verschlusshaken heben und dabei trennen.
Jetzt können Sie die Einzelteile leicht in Ihrem Fehrzeug versteuen.
moss-mobile UG 12/2017
Unterachen 5, D-72505 Krauchenwies, tel-Nr: +49-(0)7576-9629365info@moss-mobile.de, www.moss-mobile.de
1 x Sitz
1 x hinteres Teil
Seite - 10 -
