W&W CABINLED7-EB-vandal-3pol Montageanleitung

Montageanleitung CABINLED7-EB-vandal-3pol
Bestimmungsgemäße Verwendung: Das System CabinLED7-EB-vandal-3pol, Schutzart IP65 (optional), ist ausschließlich für Aufzugkabi-
nen mit metallenen (Hohlraum-)Decken geeignet. Das System CabinLED7-EB-vandal-3pol ist ausschließlich mit 24V Gleichspannung zu
betreiben.
Lieferumfang Art.Nr. 20413:
1x CabinLED-LED7-EB-vandal-3pol
bestehend aus:
1x Lampe inkl. Leuchtmittel, 3m Kabel
3x0,34mm² und Befestigung
1x Befestigungsset im Folienbeutel
1x Montageanleitung
Lieferumfang Art. Nr. 20420 Variante 2, Schutzklasse IP65:
1x Steuerkasten CabinLED-PS-vandal IP65
bestehend aus:
1x
1x
(Bei Verwendung eines selbstgestellten Netzteiles kann keine
Gewährleistung auf die Sicherheit und die korrekte Funktion der
LED Lampen gegeben werden.)
Die Montage darf nur durch befähigte Personen* erfolgen.
!
Bei der Montage sind alle entsprechenden Sicherheitsvorschriften und die erforderlichen
Sicherheitsmaßnahmen für die Aufzug- und Elektromontage zu beachten.
Die Lampen benötigen einen Deckenausschnitt von vorzugsweise Ø85mm-Ø87mm.
Maximal 6 Lampen dürfen an eine Versorgungseinheit angeschlossen werden.
Drei Versorgungsvarianten stehen zur Auswahl.
Versorgungsvariante 1: Das Netzteil wird lose in der Schutzklasse IP20 geliefert. Der 6fach Verteiler wird an das Netzteil angeschlossen.
Die Lampen werden an den 6fach Verteiler angeschlossen.
Versorgungsvariante 2: Das Netzteil, sowie der 6fach Verteiler befi nden sich einem Kunststoffgehäuse IP 65. Alle Lampen (max.6 Stück) werden
direkt an den in dem Steuerkasten befi ndlichen 6fach Verteiler angeschlossen.

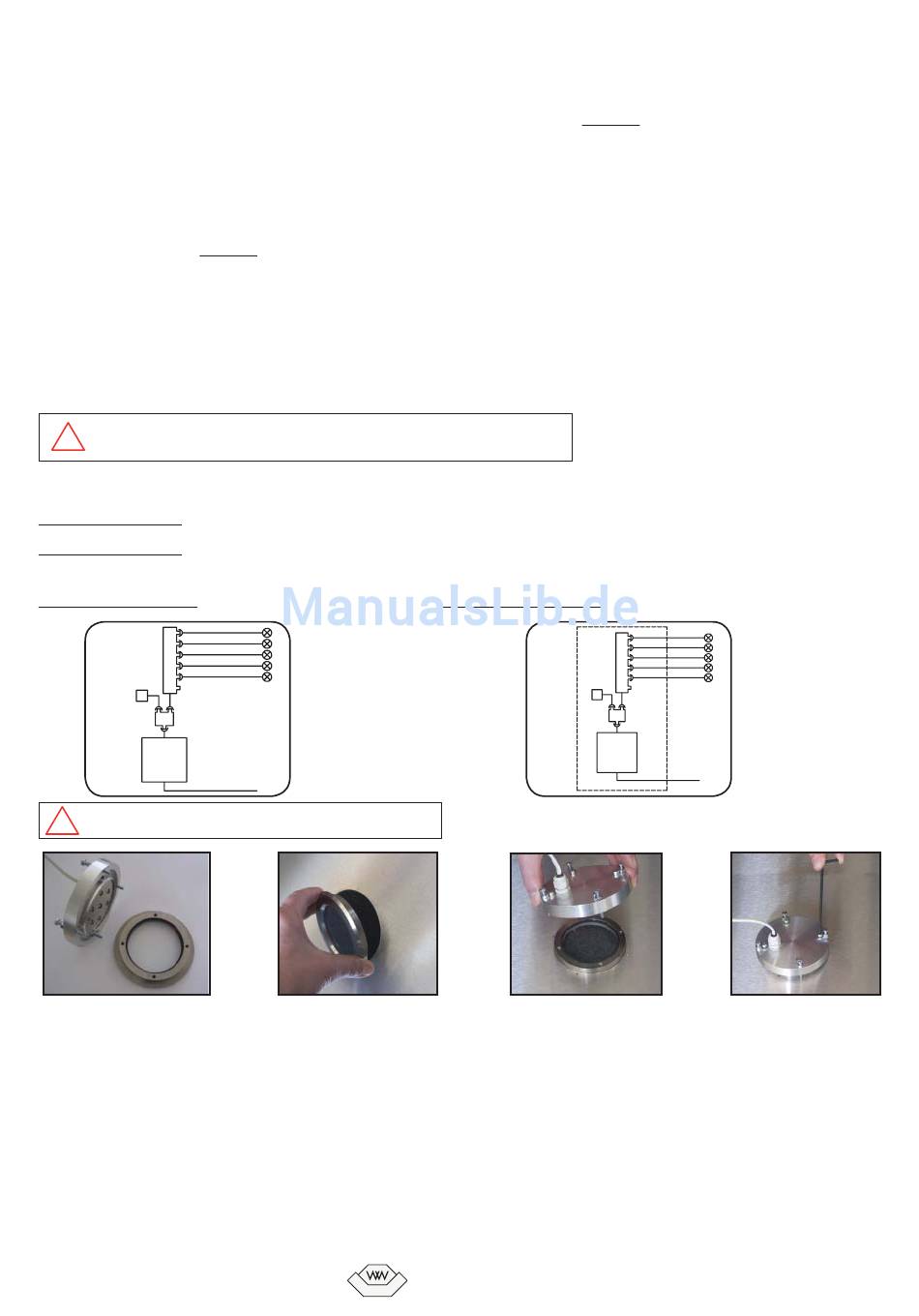

Beispiel für die Anordnung der Leitungen und Verteiler bei
Versorgungsvariante 1 IP20
6-fach
Verteiler
Dimmer
(optional)
Netzteil
24V=
Das System CabinLED7-EB-vandal-3pol ist ausschließlich mit
!
24V Gleichspannung zu betreiben.
Sehen Sie bei Hohlraumdecken an geeigneter Stelle in der Kabinendecke zum Kabinendach hin eine Durchführung für die Leitungen zwischen dem
6fach Verteiler und dem Netzteil (Variante 1), bzw. zwischen den Lampen und dem Steuerkasten vor(Variante 2).
Trennen Sie das Oberteil von dem Unterteil der Lampe.
Lösen Sie dazu die 4 Innen-Sechskantschrauben auf der Rückseite der Lampe.
Schieben Sie das Unterteil der Lampe in den Deckenausschnitt.
Setzen Sie das Oberteil wieder auf das Unterteil der Lampe und schrauben Sie beide Teile wieder fest zusammen.
Klemmen Sie die Lampe mit den 4 Schlitzschrauben auf der Rückseite der Lampe in der Decke fest.
Sichern Sie die Schrauben mit den Sechskantmuttern.
Verlegen Sie zunächst die erforderlichen Leitungen in der Kabinendecke. Die Leitungen dürfen nicht über die Lampen geführt werden.
Kleben Sie bei Versorgungsvariante 1 die einzelnen Bauteile, z.B. 6fach-Verteiler, mit den dafür vorgesehenen Klebestreifen auf der Kabinendecke
an, damit diese später während der Fahrt keine Geräusche verursachen.
Das Netzteil sollte nicht in der Kabinendecke untergebracht werden.
TIPP:
Vor dem Zusammenbau der Decke einen
Funktionstest durchführen.
Netzteil 100V-240V, 50Hz; OUT: 24V DC, 2,5A
mit 2m Anschlusskabel 2x0,75mm²
6fach Verteiler mit 3m Kabel 3x0,34mm²
für Lampenabgänge
Lampen
Deutsch
Art. Nr. 20413
Lieferumfang Art.Nr.20414 Variante 1:
1x Netzteil 100V-240V, 50Hz; OUT: 24V DC, 2,5A
mit 2m Anschlusskabel 2x0,75mm²
1x 6fach Verteiler mit 3m Kabel 3x0,34mm²
für Lampenabgänge
(Bei Verwendung eines selbstgestellten Netzteiles kann keine
Gewährleistung auf die Sicherheit und die korrekte Funktion der LED
Lampen gegeben werden.)
Beispiel für die Anordnung der Leitungen und Verteiler bei
Versorgungsvariante 2 IP65
Verteiler
Dimmer
(optional)
Netzteil
© W&W 08.2011-Version 01
ID47534
6-fach
Lampen
24V=
