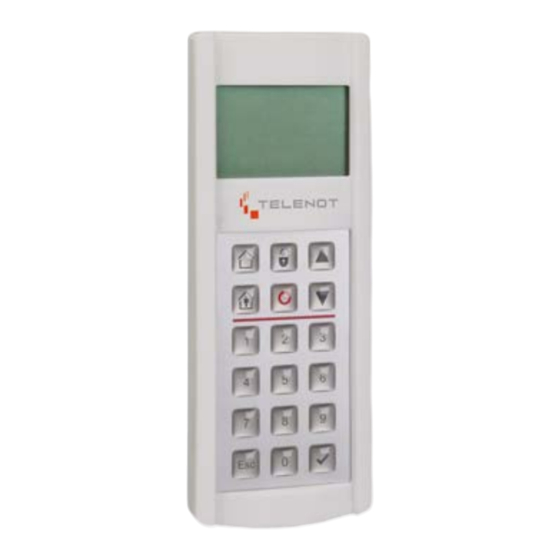

telenot MBT 240 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. telenot Anleitungen
  4. Türsprechanlagen
  5. MBT 240
  6. Bedienungsanleitung

telenot MBT 240 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MBT 240:
Inhaltsverzeichnis

Quicklinks

MOBILES BEDIENTEIL
MBT 240
BEDIENUNGSANLEITUNG (BETREIBER)
Version (03)
deutsch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für telenot MBT 240

Inhaltszusammenfassung für telenot MBT 240

  • Seite 1 MOBILES BEDIENTEIL MBT 240 BEDIENUNGSANLEITUNG (BETREIBER) Version (03) deutsch...
  • Seite 2 TELENOT ELECTRONIC GMBH Wiesentalstraße 42 73434 Aalen GERMANY Tel. +49 7361 946-0 Fax +49 7361 946-440 E-Mail: info@telenot.de Internet: http://www.telenot.de Original Bedienungsanleitung deutsch...

  • Seite 3: Benutzerhinweise

    Benutzerhinweise Benutzerhinweise Lesen Sie die Bedienungsanleitung vor dem Gebrauch der MBT 240 sorgfältig durch und bewahren Sie die Anleitung zum späteren Nachlesen auf. Öffnen Sie das Produkt nicht. Alle Installations- und Wartungsarbeiten dürfen nur von einem Facherrichter durchgeführt werden. (Ausnahme: Batteriefachdeckel zum Batterietausch) Die Bedienungsanleitung beschreibt eine nach den Richtlinien des VdS installierte Einbruchmelderzentrale.

  • Seite 4: Inhaltsverzeichnis

    Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . 7 Grundeinstellung am MBT 240 ....7 Bedienung .

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Lieferumfang Voraussetzung für sicheres Arbeiten ist die Einhaltung aller Mobiles Bedienteil MBT 240 angegebenen Sicherheitshinweise und Handlungsanweisungen 3 × Batterie 1,5 V AAA LR03 durch den Errichter und den Betreiber. Neben den Arbeitssi- Beiblatt Wichtige Hinweise / Fehlerbericht für Instandset- cherheitshinweisen in dieser Technischen Beschreibung gelten zung die für den Einsatzbereich des Gerätes relevanten Sicherheits-,...

  • Seite 6: Funktionsbeschreibung

    Betrieb mit zwei Funk-Gateways Abhängig von der Firmware-Version des MBTs, der EMZ und des Das Mobile Bedienteil MBT 240 ist eine Komponente des Draht- FGW 210 lässt sich das MBT in ein oder zwei FGWs einlernen. losen Sicherungssystems DSS2 .

  • Seite 7: Mechanischer Aufbau

    Mechanischer Aufbau Mechanischer Aufbau Inbetriebnahme 8 .1 Grundeinstellung am MBT 240 Das MBT besteht aus einem Kunststoffgehäuse mit Folientasta- tur, eingebautem Summer und Grafik-Display. Langer Tastendruck (> 3 s) Auf der Rückseite des Bedienteils befindet sich das Batteriefach. Die Abdeckung lässt sich mit geringem Druck herunterziehen.

  • Seite 8: Bedienung

    Bedienung Bedienung Generell gelten für die Eingabe folgende Schritte: Blättern vor/zurück 9 .1 Übersicht Anzeige- und Bedienelemente Enter (übernehmen) Abbrechen, zurück Wohnung Maier unscharf Display 1=Menue 2=Reset 3=<> Intern scharf schalten Extern scharf schalten Unscharf schalten Blättern vor/zurück Frei parametrierbare Taste Auswahltaste (im Menü) Alarme zurücksetzen Tasten 4-9, 0...

  • Seite 9: Display-Anzeige

    Bedienung 9 .2 Display-Anzeige Gute Batteriekapazität Geringe Batteriekapazität Display-Anzeige (Beispiel) Geringe bis keine Funkverbindung Wohnung Maier Maximale Funkverbindung unscharf 1=Menue 2=Reset 3=<> 9 .2 .2 Verbindung zur EMZ Ohne Betätigung von Tasten, schaltet sich das Display nach 10 s aus. 9 .2 .1 Icons Alarm Keine Funkverbindung...

  • Seite 10: Bedienelemente

    Bedienung 9 .3 Bedienelemente Taste Kurzer Tastendruck Langer Tastendruck (> 3 s) Anzeige des Meldungsspeichers Tastensperre ein-/ausschalten − Bereichsstatus − Alarme − Störungen − Gründe für Scharfschaltverhinderung Einzelne Sicherungsbereiche extern scharf schalten Alle parametrierten Sicherungsbereiche extern scharf schalten Einzelne Sicherungsbereiche intern scharf schalten Alle parametrierten Sicherungsbereiche intern scharf schalten Einzelne Sicherungsbereiche unscharf schalten Alle parametrierten Sicherungsbereiche unscharf schalten...

  • Seite 11: Anzeige Und Bedienung Der Emz

    Bedienung 9 .4 Anzeige und Bedienung der EMZ Funktionen am MBT 240 Ohne Bedienfreigabe mit Code Code Betreiber-Ebene Errichter-Ebene 9 .4 .1 Menüstruktur (ZE 1) (ZE 2) (ZE 3) Code (Werkformatierung) 9999 999999 Grundstellung Bereichsstatus-Anzeige Der Zugang zur Errichter-Ebene Bedien- Meldungsspeicher (rück- ist nur bei geöff- Ebene setzen nur ab Betreiber E2)

  • Seite 12: Meldungsspeicher

    Bedienung 9 .4 .2 Meldungsspeicher Unter der Nummer des Sicherungsbereiches steht der dazuge- hörige Status in Kurzform. Der Meldungsspeicher beinhaltet folgende Informationen: Anzeige mehrerer Status der Sicherungsbereiche Sicherungsbereiche Anstehende Alarme Wohnhaus Bereichsstatus 1 2 3 4 5 6 7 8 Anstehende Störungen unscharf UsUs...

  • Seite 13: Extern Scharf Schalten

    Bedienung 9 .4 .3 Extern scharf schalten 9 .4 .4 Intern scharf schalten Di 01.09.15 Di 01.09.15 Grundstellung Grundstellung 09:32 09:32 Betätigen Sie die Taste „Intern scharf schalten“. Betätigen Sie die Taste „Extern scharf schalten“. Int.schärfen: Geben Sie den Bedienteilcode ein und bestätigen Sie Ext.schärfen: Geben Sie den Bedienteilcode ein und bestätigen Sie die Eingabe mit der Enter-Taste.

  • Seite 14: Unscharfschalten

    Bedienung 9 .4 .6 Rücksetzen Alarm, Störung und Batteriewarnung 9 .4 .5 Unscharf schalten Sie können nur Alarme, Störungen und Warnungen Di 01.09.15 Grundstellung zurücksetzen, die für das jeweilige Bedienteil und die 09:32 jeweilige Berechtigungsebene erlaubt sind. Sabotage- Betätigen Sie die Taste „Unscharf schalten“. alarme bis VdS-Klasse A müssen Sie in einem separaten Menü...

  • Seite 15: Tastensperre Am Mbt

    Bedienung 9 .5 Tastensperre am MBT Di 01.09.15 Grundstellung Für die Tastensperre müssen immer zwei Tasten nach- 09:32 einander betätigt werden! Betätigen Sie eine beliebige Taste. Bedien.freigabe! Geben Sie den Bedienteilcode ein und bestätigen Sie 9 .5 .1 Tastensperre ein-/ausschalten die Eingabe mit der Enter-Taste.

  • Seite 16: Wartung Und Service

    Ersatzbatterien kühl lagern (geringere Selbstentladung). tet Altgeräte getrennt vom Hausmüll der Entsorgung zuzuführen. Bitte beachten Sie die länderspezifischen Gemäß der Batterieverordnung dürfen Batterien nicht Entsorgungshinweise. in den Hausmüll gelangen! Die bei TELENOT gekauften Batterien nimmt TELENOT kostenlos zurück und entsorgt sie ordnungsgemäß.

  • Seite 17: Zubehör

    Montage Farbe: Schwarz Die Wandhalterung dient zur Aufnahme eines Mobilen Bedien- teils MBT 240/241 oder eines Handsenders FWA-HSxx. Zur Befestigung des Wandhalters verwenden Sie Schrauben mit einem Durchmesser von max. 4 mm und bei Bedarf pas- sende Dübel. (Schrauben und Dübel sind nicht im Lieferumfang enthalten) Das Mobilteil wird von oben in die Halterung eingeschoben.

  • Seite 18: Technische Daten

    MBT 240 RAL 9016 Verkehrsweiß 100035900 MBT 240 ähnlich RAL 9007 Grau- 400035900 aluminium Dieses Zeichen bestätigt die Konformität des Produktes mit den dazu geltenden EU-Richtlinien. EG-Konformitätserklärung Eine EG-Konformitätserklärung stellt Ihnen TELENOT auf der TELENOT-Homepage zum kostenlosen Download zur Verfügung (Registrierung notwendig).

  • Seite 20: Technische Änderungen Vorbehalten

    Technische Änderungen vorbehalten...
