BAT DZ 20 DE Bedienungsanleitung

040317 Zeitschaltuhren NETTO DZ 20.qxp_040317 BA_Zeitschaltuhr NETTO DZ 20 04.07.17 11:36 Seite 1
DZ 20 DE
Bedienungsanleitung
Wochenzeitschaltuhr Digital –
für den Innenbereich
SICHERHEIT
Bestimmungsgemäße Verwendung
Das Gerät ist als digitale Wochenzeitschaltuhr nur
zur Verwendung in geschlossen, trocken Räumen
vorgesehen und für den Privatgebrauch konstruiert.
Es ist für eine gewerbliche Nutzung nicht geeignet.
Das Gerät darf nur einzeln betrieben werden.
Nicht mehrere Zeitschaltuhren hintereinander
stecken.
Jede weitere Verwendung gilt als nicht bestim -
mungs gemäß. Für Schäden aufgrund nicht bestim-
mungsgemäßer Verwendung übernimmt der
Hersteller keine Haftung.
Bedienungsanleitung
Lesen Sie diese Bedienungsanleitung vollständig
durch, bevor Sie das Gerät benutzen. Bewahren
Sie die Bedienungsanleitung auf. Falls Sie das
Gerät weitergeben, geben Sie die Bedienungs -
anleitung mit.
Grundlegende Sicherheitshinweise
• Kinder erkennen nicht die Gefahren, die bei un-
sachgemäßem Umgang mit Elektrogeräten ent-
stehen können. Lassen Sie Kinder niemals unbe-
aufsichtigt Elektrogeräte benutzen.
• Das Gerät nur in sicher installierte Steckdosen
stecken.
• Nur Verbraucher innerhalb der angegebenen
Leistungsgrenzen des Geräts anschließen.
• Das Gerät nicht abdecken. Unter der Ab -
deckung staut sich Hitze, sodass Brandgefahr
besteht.
• Das Gerät regelmäßig auf Schäden kontrollie-
ren. Beschädigte Teile nicht ersetzen, sondern
an den Hersteller wenden oder das defekte
Gerät umweltgerecht entsorgen.
• Das Gerät nicht öffnen. Nach Öffnen des Ge-
räts entfällt jede Gewährleistung.
• Das Gerät enthält einen Akku. Ein defekter Akku
kann nur vom Hersteller gewechselt werden.
• Das Gerät nicht mit nassen Händen anfassen
und nicht mit Wasser in Berührung bringen.
• Um das Gerät spannungslos zu schalten, das
Gerät vom Stromnetz trennen.
• Heizkörper oder ähnliche Verbraucher nicht
an das Gerät anschließen, da diese niemals un-
beaufsichtigt betrieben werden dürfen.
GERÄT

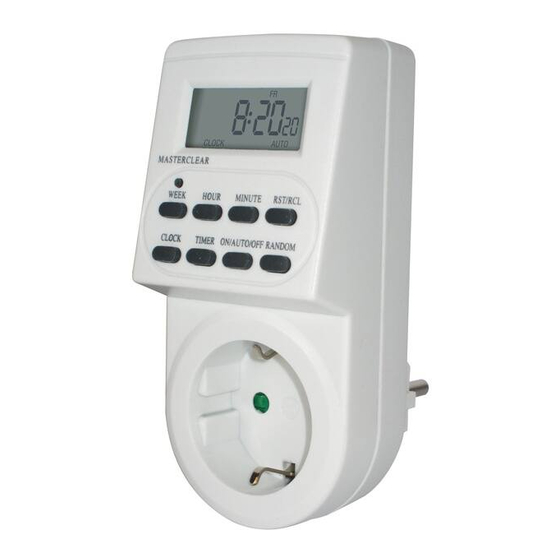

Geräteübersicht
1 LCD - Anzeige
2 Taste MINUTE
3 Taste RST/RCL
4 Taste RANDOM
5 Taste ON/AUTO/OFF
6 Steckdose
7 Stecker (Rückseite)
8 Taste TIMER
9 Taste CLOCK
10 Taste WEEK
11 Taste MASTERCLEAR
12 Taste HOUR
Das Gerät ist mit einer Kindersicherung ausgestattet.
Die beiden Stifte eines Steckers lassen sich nur
gleichzeitig in die Steckdose einstecken.
LCD-Anzeige
13 Wochentaganzeige
14 R-Symbol
15 S-Symbol
16 Sekundenanzeige
17 ON – AUTO – OFF
18 Minutenanzeige
19 PROGRAM
20 Stundenanzeige
21 CLOCK
22 Programmnummer
23 AM – PM
24 ON – OFF
Bedien- und Anzeigeelemente
Bedienelemente
Taste MASTERCLEAR (11)
Diese Taste löscht alle Zeit- und Programmeinstel-
lungen.
Anzeigen
Wochentage (13)
Die Abkürzungen in der LCD-Anzeige (1) stehen
für:
MO Montag
TU Dienstag
WE Mittwoch
TH Donnerstag
FR Freitag
SA Samstag
SU Sonntag
R-Symbol (14)
Das R-Symbol zeigt an, dass die Zufalls-Funktion
aktiviert ist.
S-Symbol (15)
Zeigt an, dass die Uhrzeit auf Sommerzeit
umgestellt ist.
ON – AUTO – OFF (17)
Zeigt an, in welchem Betriebsmodus sich das
Gerät befindet.
PROGRAM (19)
Zeigt an, dass die Programm-Funktion
eingeschaltet ist.
CLOCK (21)
Zeigt an, dass die Uhrzeit-Funktion eingeschaltet ist.
Programmnummer (22)
Zeigt in der Funktion PROGRAM die Nummer des
Programms an.
AM – PM (23)
Zeigt den Stundenmodus an.
ON – OFF (24)
Zeigt den Schaltzustand an: ON = Einschaltzeit,
OFF = Ausschaltzeit. Der Schaltzustand ist nur in
der Programm-Funktion sichtbar.
Zufallsfunktion
Das R-Symbol steht für Random. Mit dieser
Funktion schaltet das Gerät in unterschiedlichen
Zeit abständen den angeschlossenen Verbraucher
ein und aus.
Betriebsmodus-Funktion
Folgende Betriebsmodi werden unterschieden:
AUTO = Automatischer Programmbetrieb,
ON = Dauerbetrieb EIN,
OFF = Dauerbetrieb AUS.
Programm-Funktion
Mit dieser Funktion lassen sich Ein- und Ausschalt-
zeiten für den angeschlossenen Verbraucher
einstellen.
Uhrzeit-Funktion
Diese Funktion zeigt die aktuelle Uhrzeit auf der
LCD-Anzeige an.
GERÄT VORBEREITEN
Um das Gerät in Betrieb nehmen zu können müs-
sen Sie:
1. Das Gerät aufladen.
2. Alle Einstellungen zurücksetzen.
3. Die aktuelle Zeit einstellen.
Gerät aufladen
1. Den Stecker (7) in eine Steckdose stecken.
2. Den Akku 14 Stunden aufladen.
Alle Einstellungen zurücksetzen
Um alle Einstellungen zurückzusetzen
• Die Taste MASTERCLEAR (11) mit einem Kugel-
schreiber oder einem anderen spitzen Gegen-
stand drücken. Die folgende Anzeige erscheint
in der LCD-Anzeige (1):
Alle Einstellungen sind zurückgesetzt.
Aktuelle Zeit einstellen
Das Einstellen erfolgt schneller, wenn Sie die
Tasten HOUR, MINUTE gedrückt halten.
1. Die Taste CLOCK (9) drücken und gedrückt hal-
ten.
2. Mit der Taste WEEK (10) den aktuellen
Wochentag einstellen.
3. Mit der Taste HOUR (12) die Stunden einstellen.
4. Mit der Taste MINUTE (2) die Minuten einstellen.
Sommer- und Winterzeit einstellen
Um die Sommerzeit einzustellen
• die Tasten CLOCK (9) und ON/AUTO/OFF (5)
gleichzeitig drücken. In der LCD- Anzeige (1)
zählt die Stundenanzeige (20) eine Stunde vor
und das S-Symbol (15) erscheint.
Um die Winterzeit einzustellen
• die Tasten CLOCK (9) und ON/AUTO/OFF (5)
gleichzeitig drücken. In der LCD-Anzeige (1) er-
lischt das S-Symbol (15) und die
Stundenanzeige (20) zählt eine Stunde zurück.
Stunden-Modus einstellen
In der LCD-Anzeige (1) kann die aktuelle Uhrzeit
im 12- oder im 24-Stunden-Modus angezeigt
werden. Im 12-Stunden-Modus steht: AM 0 bis 12
Uhr, PM 12 bis 24 Uhr. Das Gerät ist im
24-Stunden-Modus voreingestellt.
Um den 12-Stunden-Modus einzustellen
• die Tasten TIMER (8) und CLOCK (9) gleichzei-
tig drücken. In der LCD-Anzeige erscheint AM
oder PM (23).
Die folgende Abbildung zeigt die Uhrzeit 23 Uhr
im 12-Stunden-Modus.
