Montageanleitung Schaukel „simius1"
Artikel-Nr. 51 2018 401
1
2
3
A
3500
B
C
D

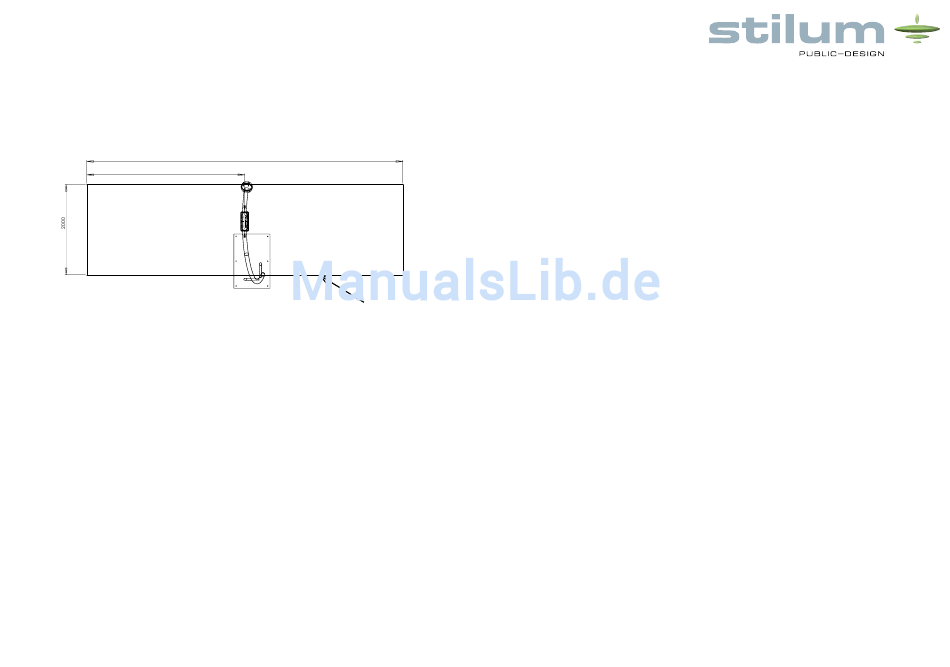

Skizze 3: Draufsicht „simius1"
E
F
1
2
3
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
4
5
6
7
7000
Grundfläche des
Mindestraumes =
Sicherheitsraum
Maßstab 1:25
Allgemein-
toleranzen
DIN 7168-m
Datum
Name
Bearb.
24.04.14
Reis
Gepr.
Norm
Fertigung
1x
4
Zust.
Änderung
Datum
Name
8
5. Nach der Abbindezeit von 10 - 14 Tagen – je nach Witterung und Fundament-
A
größe – Fundamentüberdeckung säubern.
6. Den gesamten Sicherheits-/Mindestraum mit einem der ausgeschriebenen
Fallhöhe entsprechenden Fallschutz abdecken.
B
Freie Fallhöhe: ca. 1100 mm
Empfohlener Boden: Sand, Rindenmulch, Holzschnitzel, Kies, synthetischer
Fallschutz.
C
7. Kette mit Schaukelsitz an der Schaukelaufhängung verschrauben.
8. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
D
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen teilweise
Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für
die Benutzer führen! Daher in solchen Fällen das Gerät deutlich sichtbar sperren!
E
HINWEIS: Spielgeräte, die Bauteile aus rostfreiem Edelstahl enthalten, sollten
Schaukel Simius
keinesfalls mit „normalen" Stahlteilen in Kontakt kommen. Von diesen Stahlteilen
Fallschutzraum
reiben sich möglicherweise kleine Stahlpartikel ab und hinterlassen in Verbindung
A3
0111-300-00
mit Feuchtigkeit braune Rostflecken.
Bl.
Sollten solche Korrosionsstellen an Edelstahlteilen auftreten, so sind diese mit
einem feinen Schleifmittel (Korn 240) zu entfernen.
Bitte achten Sie beim Transport und beim Aufbau darauf, dass die Bauteile aus
Edelstahl keinesfalls mit „normalen" Stahlteilen in Berührung kommen.
Stand: 07/2014 · S. 3
