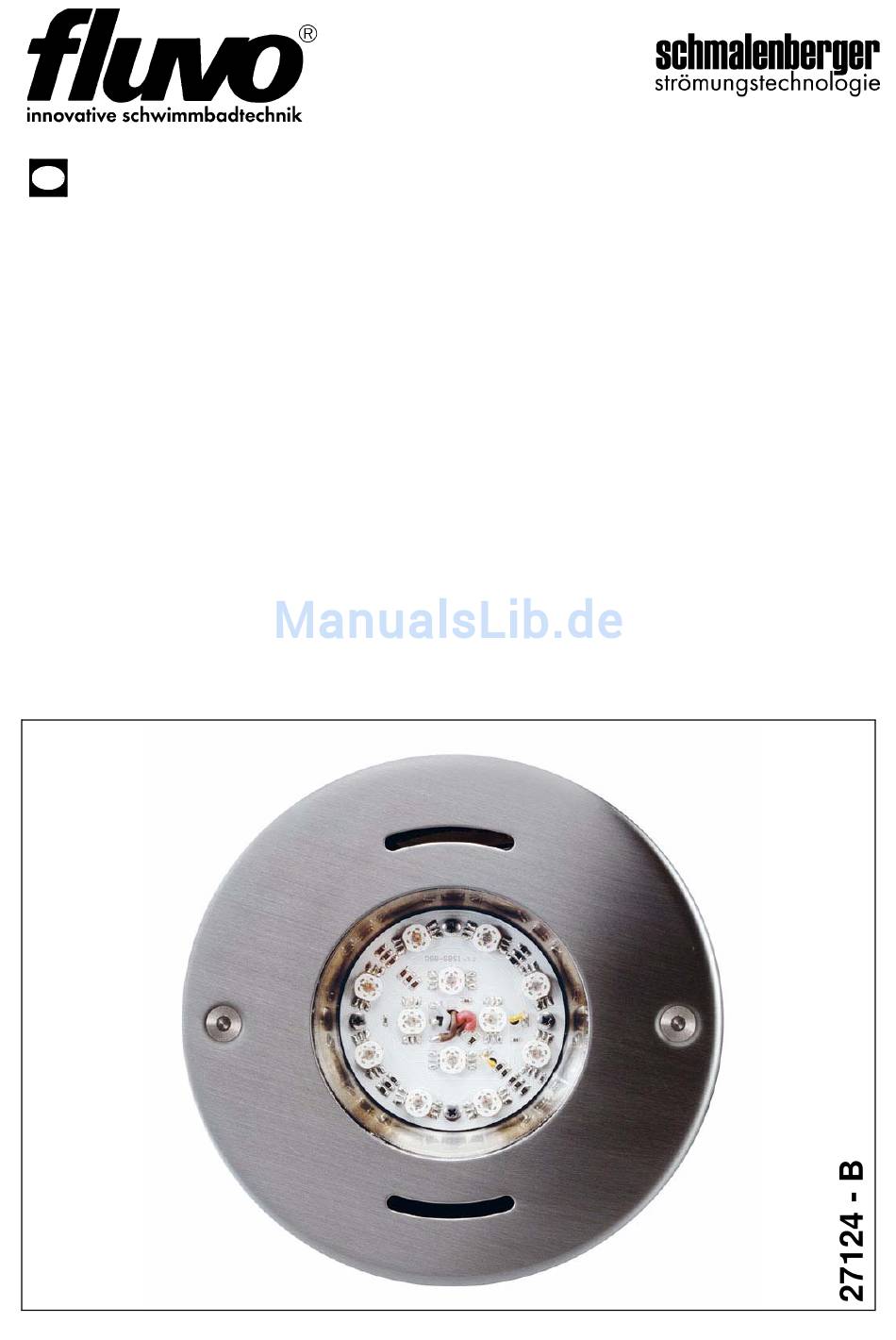

- Seite 1 Unterwasserscheinwerfer luchs - RGB...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Inhaltsverzeichnis Allgemeine Angaben ................3 Sicherheitshinweise ......................3 Sicherheitshinweise für den Betreiber ................3 Gerätebeschreibung / Technische Daten ......... 4 Gerätebeschreibung ......................4 Technische Daten ......................5 Einbauvorbereitung und Montage ............. 5 3.1.1 Betonbecken gefliest ......................6 3.1.2 Betonbecken mit Folie ....................... 7 3.1.3 Betonbecken mit Streichfolie ..................... -
Seite 3: Allgemeine Angaben
BETRIEBSANLEITUNG Allgemeine Angaben Bei Nichteinhaltung der in dieser Betriebsanleitung angegebenen Informationen erlischt jeglicher Garantieanspruch. Sicherheitshinweise Allgemeine Sicherheitshinweise entnehmen Sie der Broschüre Sicher- heitshinweise (27228). Sicherheitshinweise für den Betreiber Achtung! RGB-Unterwasserscheinwerfer ist nur für Betrieb unter Wasser geeignet. Er darf nur über einen FI-Schutzschalter (Nennfehlerstrom <30 mA) be- trieben werden. -
Seite 4: Gerätebeschreibung / Technische Daten

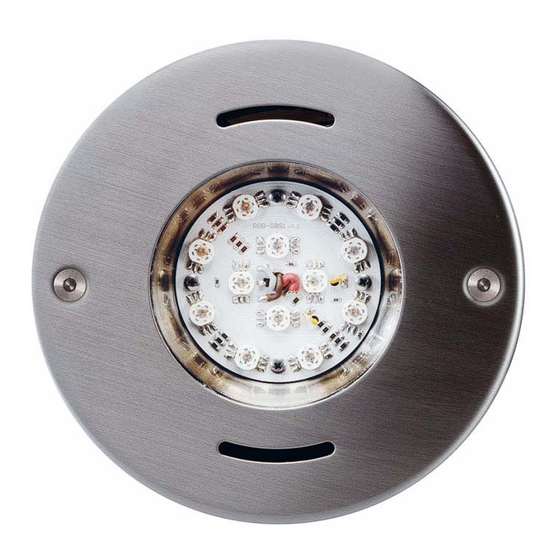

BETRIEBSANLEITUNG Gerätebeschreibung / Technische Daten Gerätebeschreibung Der RGB-Unterwasserscheinwerfer ist für den Wandeinbau in öffentlichen und privaten Schwimmbecken geeignet. • Die Anlage entspricht den VDE-Vorschriften. • Wassergekühlte Elektronik mit Übertemperaturschutz • Der RGB-Unterwasserscheinwerfer entspricht der Schutzart IP X8 • Die Leuchten hinter der Schutzglasscheibe im Schwimmbecken entsprechen der Schutzklasse III. -
Seite 5: Elektrische Daten
BETRIEBSANLEITUNG Elektrische Daten Netzspannung: 90-250 V für 1~ Wechselstrom Anschlusskabel Netzleitung: 3 x 1,5mm² Mindestanforderung H05RNF Anschlusskabel Leuchteneinsatz: 4 x 0,5mm² Ölflex robust 210 Vorsicherung: 16 A, träge VDE - Vorschriften beachten! (DIN VDE 0711 Teil 218) Die Kabellänge ist so zu bemessen, dass bei einem etwaigen Ausbau genug Kabel im Einbausatz eingerollt ist, um den Scheinwerfer sicher am Beckenrand abzulegen. -
Seite 6: Betonbecken Gefliest
BETRIEBSANLEITUNG 3.1.1 Betonbecken gefliest Abb. 1 Pos. Best.-Nr. Bezeichnung Bemerkung Stck. Öffnung für Scheinwerfer gemäß Scha- Darstellung ohne Fliesen blone Beton Schalung 98000C Einbausatz Befestigungsteile Schalung 60091+22277 Ringblende mit Fliesendichtung 98012C luchs-RGB Fertigmontage kompl. 11011 Senkschraube M6x35-3.7035 Anzugsdrehmoment 5Nm Unterwasserscheinwerfer luchs-RGB Schmalenberger GmbH + Co. -
Seite 7: Betonbecken Mit Folie
BETRIEBSANLEITUNG 3.1.2 Betonbecken mit Folie Abb. 2 Pos. Best.-Nr. Bezeichnung Bemerkung Stck. Beton Folie Schalung 98000C Einbausatz Befestigungsteile Schalung 60091 Ringblende 98080C luchs-RGB Fertigmontage kompl. 11076 Senkschraube M6x30 mit Innengewinde- Anzugsdrehmoment 5Nm 3.7035 22276 Flachdichtung 11075 Senkschraube M3x16-3.7035 Anzugsdrehmoment 4Nm Unterwasserscheinwerfer luchs-RGB Schmalenberger GmbH + Co. -
Seite 8: Betonbecken Mit Streichfolie
BETRIEBSANLEITUNG 3.1.3 Betonbecken mit Streichfolie Abb. 3 Pos. Best.-Nr. Bezeichnung Bemerkung Stck. Beton Schalung 98014C Einbausatz mit Streichfolienflansch Befestigungsteile Schalung 60091 Ringblende 98018C luchs-RGB Fertigmontage kompl. 11011 Senkschraube M6x35-3.7035 Anzugsdrehmoment 5Nm 22276 Flachdichtung Unterwasserscheinwerfer luchs-RGB Schmalenberger GmbH + Co. KG Version: 27124 - B D-72072 Tübingen / Germany... -
Seite 9: Fertigbecken
BETRIEBSANLEITUNG Fertigbecken Achtung! Lage des Einbaugehäuses in Beckenwand ausmessen. Beckenwand mit Bohrschablone anzeichnen bzw. anbohren und ausschneiden bzw. bohren. An der Rückseite des Beckens ist auf eine ebene, parallele Fläche zu achten Abb. 4 Pos. Best.-Nr. Bezeichnung Bemerkung Stck. 98003C Einbausatz kompl. -
Seite 10: Steuergerät
BETRIEBSANLEITUNG Steuergerät 5-fach Ansteuerung und Anschlussplan Abb. 5 Ansteuerung Unterwasserscheinwerfer luchs-RGB Schmalenberger GmbH + Co. KG Version: 27124 - B D-72072 Tübingen / Germany... -
Seite 11: Wartung
BETRIEBSANLEITUNG Abb. 6 Anschlussplan Wartung Ihr Gerät ist wartungsfrei ausgeführt. Eventuelle Reparaturarbeiten oder Leuchtmittelaustausch sind daher nur vom Hersteller durchzuführen. Unterwasserscheinwerfer luchs-RGB Schmalenberger GmbH + Co. KG Version: 27124 - B D-72072 Tübingen / Germany... - Seite 12 Schmalenberger GmbH & Co. KG Telefon: +49 (0)7071 70 08 - 0 Strömungstechnologie Telefax: +49 (0)7071 70 08 - 10 Im Schelmen 9 - 11 Internet: www.fluvo.de D-72072 Tübingen / Germany E-Mail: info@schmalenberger.de Typ: Unterwasserscheinwerfer luchs-RGB Version: 27124 - B...
