Operation, Wartungsanweisung

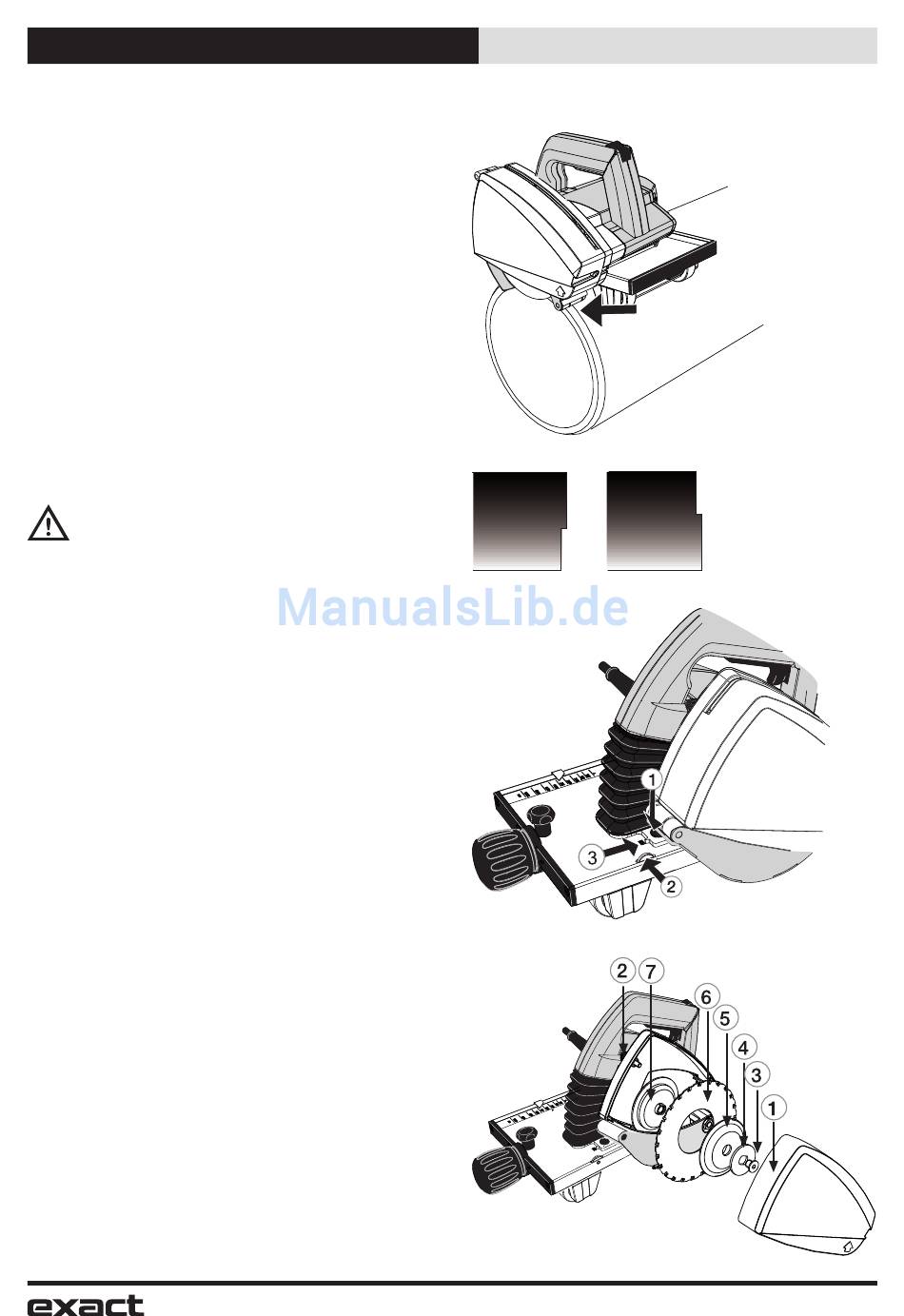

Lösen Sie die Verrieglungsschraube (Abb.P/1) , die
am Griff der Exact P400 angebracht ist, mit dem M5-
Inbusschlüssel. Es gibt ein Einstellrad an der rechten
Seite des Steuergeräts (Abb. P/2). Drehen Sie das
Rad mit dem Finger im Uhrzeigersinn oder gegen den
Uhrzeigersinn. Die Richtung hängt von der Richtung
der Fehlausrichtung ab. Bei dieser Einstellung wird die
gesamte Motoreinheit in Bezug auf das Steuergerät
gedreht. Es gibt auch einen Pfeil und eine Wahlscheibe
am Steuergerät. (Abb. P/2) Diese helfen Ihnen, das
Ausmaß der Einstellung zu messen. Stellen Sie die
Motoreinheit in die gewünschte Richtung ein, um
den Sägefehler zu berichtigen. Das Ausmaß der
Einstellung hängt vom Ausmaß des Fehlers, dem
Rohrdurchmesser sowie der Stärke und dem Material
der Rohrwand ab. Ziehen Sie die Verrieglungsschraube
nach der Einstellung fest (Abb. P/1) .
Montage und Wechsel des
Sägeblattes
WARNUNG: Um das Risiko für eine
Verletzung zu verringern, schalten Sie da
Gerät aus und trennen Sie es von der
Stromquelle, bevor Sie Zubehörteile installieren
oder entfernen, Einstellungen vornehmen oder
Reparaturen durchführen. Es versehentlicher
Gerätestart kann schwere Verletzungen verursachen.
Ziehen Sie den Netzstecker und kontrollieren Sie, dass
sich der Motorteil in der oberen Position befi ndet.
Nehmen Sie die Abdeckung der
Klingenschutzvorrichtung ab (Abb. Q/1), indem
Sie die Schraube öffnen (Abb. Q/2). Drücken Sie
den Knopf der Spindelarretierung (Abb. A/12), und
drehen Sie gleichzeitig von Hand die Sägeklinge,
bis sich der Knopf der Spindelarretierung noch
einmal ca. 4 mm tiefer drücken lässt. Jetzt wird
die Drehung der Sägeklinge verhindert. Öffnen Sie
den Befestigungsbolzen der Sägeklinge mit dem
Klingenschlüssel. Entfernen Sie den Sicherungsbolzen
(Abb. Q3), die Unterlegscheibe (Abb. Q/4), den
Klingenfl ansch (Abb. Q/5) und die Klinge (Abb. Q/6).
Kontrollieren Sie vor dem Einbau des neuen Sägeblatts,
dass beide Klemmscheiben sauber sind. Setzen Sie die
neue oder geschärfte Klinge so auf den Klingenfl ansch
(Abb. Q/7), dass die gekennzeichnete Seite der Klinge
nach außen zeigt und die Pfeile auf der Klinge in
dieselbe Richtung wie die Drehrichtungsmarkierungen
auf der Innenseite des Klingengehäuses zeigen.
Gewährleisten Sie, dass die neue Klinge direkt zum
Boden im unteren Klingenfl ansch führt.. Bringen Sie
den Klingenfl ansch, die Unterlegscheibe und den
Sicherungsbolzen wieder an.
Drücken Sie den Knopf der Zapfenarretierung und
ziehen Sie den Befestigungsbolzen an. Bringen Sie
Blattschutzdeckel wieder an und ziehen die Schraube
fest.
Abb N
Abb O
Abb P
Abb Q
