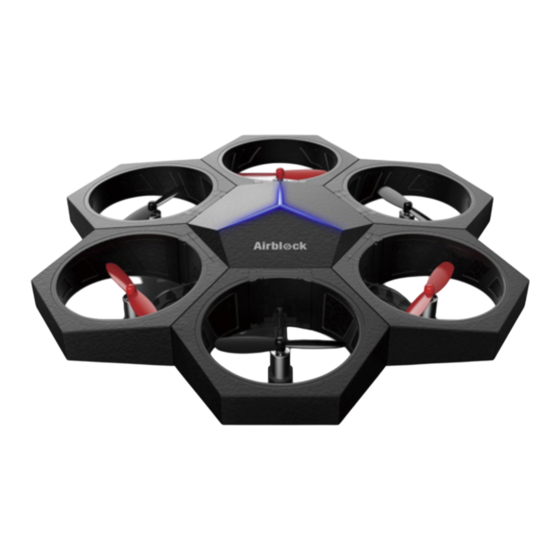

Makeblock Airblock Gebrauchsanleitung
Inhaltszusammenfassung für Makeblock Airblock
- Seite 1 Technischer Support： tec-support@makeblock.com www.makeblock.com @Makeblock @Makeblock @Makeblock D1.1.1_7.40.4895...
- Seite 2 Die modulare & programmierbare Drohne GEBRAUCHSANLEITUNG...
- Seite 3 Inhaltsverzeichnis Download der Software Einführung der Sticker Stückliste Benutzeranleitung Flugzeugmodus ·Betriebsumfeld ·Erwähnenswerte Punkte ·Montageschritte ·Steuerungen Einführung des Hauptreglermoduls Benutzeranleitung Hovercraft Modus ·Betriebsumfeld ·Erwähnenswerte Punkte ·Montageschritte ·Steuerungen Einführung der Batterie Benutzeranleitung Anpassungsmodus ·Nutzungsmethoden ·Betriebsumfeld ·Erwähnenswerte Artikel ·Programmierung Einführung des Powemoduls FAQs...
-
Seite 4: Download Der Software
Download der Software Es wird ein Tablet oder Smartphone benötigt, um Airblock zu steuern. App Store Download Suche "Makeblock" und installiere die Anwendung aus dem App Store. Download von der offiziellen Website http://learn.makeblock.com/en/software/ Einloggen um, die dazugehörige Version der App zu downloaden System- und Gerätevorraussetzungen... - Seite 5 Stückliste Batterie Hauptreglermodul Ladegerät Ladekabel Powermodule Hovercraft Basis Schutzabdeckung...
-
Seite 6: Einführung Des Hauptreglermoduls
Einführung des Hauptreglermoduls Das Hauptreglermodul beinhaltet Komponenten wie 6 Power Modul Stecksockel, Blinker mit 3 farbigen Lichtern, Farblichtblinker Ultraschallsensor, Barometer, Kreisel, Bluetooth, Microchip, etc. Frontalansicht Ultraschallsensor: zum Messen von Entfernungen. Arbeitet mit dem Barometer zusammen, um eine Änderung des Höhenwertes zu bestimmen. - Seite 7 Batterie Airblock hat keinen Netzschalter. Wird eine Batterie mit Batterie ausreichend Energie in das Hauptreglermodul eingelegt, so ist das Hauptreglermodul automatisch im Standby Modus. Beim Einlegen der Batterie in das Hauptreglermodul oder das Ladegerät bitte darauf achten, dass die Kontaktpunkte mit der korrekten Polarität eingelegt wurden.
-
Seite 8: Powermodul
Powermodul Einführung der Struktur Das Powermodul setzt sich aus Teilen wie dem Motor, Fußpad Rahmen Propellern, Stecker, Rahmen, etc. zusammen. Das Indikatorlicht im Rahmen leuchtet beim Starten des Motors auf. Motor Der Lichtindikator und das Fußpad des Powermoduls des Luftfahrzeugs sind rot. Bei anderen Powermodulen ist das Fußpad schwarz und der Lichtindikator grün. -
Seite 9: Einführung In Betriebsprinzipien
Powermodul Einführung in Betriebsprinzipien Um die Eigendrehung des Fluggeräts auszugleichen, sind die Propeller in schwarze, sich im Uhrzeigersinn drehende Richtung des Schubes Richtung der Luftströmung Propeller und in rote, sich gegen den Uhrzeigersinn Drehung im Drehung gegen drehende Propeller, unterteilt. Die Motoren sind ebenfalls Uhrzeigersinn den Uhrzeigersinn in sich im Uhrzeigersinn drehende und gegen den... - Seite 10 Powermodul Montagewinkel Jedes Powermodul kann in 4 verschiedenen Winkeln an seinem zugehörigen Port am Hauptregler angebracht werden. 180° 90° 270° Standardwinkel...
- Seite 11 Powermodul Portnummern Das rote Propellermodul jeweils an Port 1, 3, 5 montieren (Flugzeugkopfmodul mit rotem Fußpad wird an Port 1 installiert). Das schwarze Propellermodul jeweils an Port 2, 4, 6 montieren.
- Seite 12 Sticker Rumpf Sticker Powermodul Sticker Hovercraft Sticker...
- Seite 13 Sticker Powermodul Sticker: Seitlich am Powermodul anbringen, um die Richtung des Rumpfes während des Fluges besser bestimmen zu können. Es wird empfohlen einen roten Sticker am Flugzeugkopf des Powermoduls anzubringen (Position 1) und einen grünen Sticker an der Rückseite des schwarzen Propeller Powermoduls anzubringen (Position 4).
- Seite 14 Flugzeug Benutzerhandbuch...
-
Seite 15: Betriebsumgebung
Motor und Propeller, die sich mit einer hohen Geschwindigkeit drehen, können Menschen oder Tiere schneiden, oder sich in Haar oder Fell verheddern. Bitte von Menschen und Tieren wegbewegen. Staub, Haare, Fell oder Wasser, die in Airblock festsitzen können zu einer Fehlfunktion oder Beschädigung der elektrischen Teile führen. - Seite 16 Flugzeug Benutzerhandbuch Montage Schritt 1 Montage des Flugzeugkopf-Powermoduls Das Flugzeugkopf-Powermodul mit dem roten Fußpad an Port 1 des Hauptkontrollmoduls montieren. Hinweis: Falls das Kopfmodul nicht an der korrekten Position installiert ist, wird es die Flugrichtung nicht ordnungsgemäß steuern.
-
Seite 17: Die Anderen Powermodule Installieren
Flugzeug Benutzerhandbuch Montage Schritt 2 Die anderen Powermodule installieren Die restlichen Powermodule der Reihe nach am Hauptreglermodul anbringen. -
Seite 18: Installation Der Batterie
Verbindung wird das Licht rot. Erwähnenswerte Punkte: Vor dem eigentlichen Start, gehen Sie bitte sicher, dass die Oberseite von Airblock nach oben zeigt und auf flachem Grund platziert ist. Das Bild rechts zeigt die Unterseite von Airblock. Im Flugmodus sollte die Schutzabdeckung nicht angelegt... -
Seite 19: Steuerungen
Folgen Sie den Anweisungen auf der ersten Seite des Benutzerhandbuches zu Download und Installation Schritt 1 der Anwendung. Öffnen Sie die Makeblock App und halten Sie das Tablet oder Smartphone in naher Entfernung zum laufenden Airblock, die Bluetooth-Verbundung sollte automatisch gepaart werden. - Seite 20 Hovercraft Benutzerhandbuch...
- Seite 21 Motor und Propeller, welche sich mit einer hohen Geschwindigkeit drehen, können Menschen oder Tiere schneiden, oder sich in Haar oder Fell verheddern. Bitte von Menschen und Tieren wegbewegen. Staub, Haare, Fell oder Wasser, die in Airblock festsitzen können zu einer Fehlfunktion oder Beschädigung der elektrischen Teile führen.
- Seite 22 Hovercraft Benutzerhandbuch Montage Schritt 1 Inhaltsverzeichnis Richtung der Batteriekontaktpunkte...
-
Seite 23: Die Schutzabdeckung Montieren
Hovercraft Benutzerhandbuch Montage Schritt 2 Die Schutzabdeckung montieren Die Montage der Schutzabdeckung im Hovercraftmodus ist notwendig, um die Propeller vor Schaden zu schützen und die Propeller daran zu hindern, Schaden zu verursachen. Schutzabdeckungen werden nur auf dem Oberteil des Powermoduls an Port 1 und 4 benötigt. - Seite 24 Hovercraft Benutzerhandbuch Montage Schritt 3 Verbinden Sie das Flugzeugkopf-Powermodul und das schwarze Propellermodul jeweils mit Port 1 und 4 am Hauptreglermodul.
- Seite 25 Hovercraft Benutzerhandbuch Montage Schritt 4 Nachdem Sie das Powermodul mit dem Hauptreglermodul verbunden haben, bringen Sie das Hauptreglermodul am Rumpf des Hovercrafts an. Hinweis： Port 1 ist auf der Vorderseite (Das kleinere Ende des Rumpfes ist der Bug) Wenn das Hauptreglermodul nicht in der richtigen Richtung montiert ist, wird es die Richtung des Hovercrafts nicht ordnungsgemäß...
- Seite 26 Hovercraft Benutzerhandbuch Montage Schritt 5 Schutzabdeckungen werden sowohl auf der Oberseite, als auch auf der Unterseite der anderen Powermodule benötigt. Es gibt zwei Arten von Schutzabdeckungen; beachten Sie dies bitte bei der Montage. Oben Unten...
- Seite 27 Hovercraft Benutzerhandbuch Montage Schritt 6 Nachdem Sie die Schutzabdeckungen angebracht haben, fügen Sie die 4 Powermodule an das Hauptreglermodul wie in den Anweisungen des untenstehenden Diagramms an. Prüfen Sie, ob die Schutzabdeckungen an den exakten Punkten angebracht sind und, dass die Powermodule sicher am Hauptreglermodul befestigt sind.
- Seite 28 Folgen Sie den Anweisungen auf der ersten Seite des Benutzerhandbuches zum Download und Installation Schritt 1 der Anwendung. Öffnen Sie die Makeblock App und halten Sie das Tablet oder Smartphone in naher Entfernung zum laufenden Airblock, die Bluetooth-Verbindung sollte automatisch gepaart werden.
- Seite 29 Benutzerhandbuch Nutzungsmethoden Sie können die Powermodule in verschiedenen Winkeln an das Hauptreglermodul anbringen und den Airblock als Propeller oder Lüfter verwenden, lassen Sie Ihrer Vorstellungskraft freien Lauf. Antriebskraft in verschiedenen Richtungen und Windgeschwindigkeit in unterschiedlicher Intensität erreichen Sie, indem Sie den Motor auf verschiedene...
- Seite 30 Wasseroberflächen: nur das Hovercraft kann im Wasser platziert werden. Andere Formen dürfen nicht mit Wasser in Kontakt kommen. Wenn Airblock versehentlich ins Wasser fällt, kann es zu einem Kurzschluss kommen, der das Gerät beschädigt. In der Luft: Airblock kann im Anpassungsmodus nicht normal fliegen.
-
Seite 31: Programmieren
Folgen Sie den Anweisungen auf der ersten Seite des Benutzerhandbuches zum Download und Installation der Schritt 1 Anwendung. Öffnen Sie die Makeblock App und halten Sie das Tablet oder Smartphone in naher Entfernung zum laufenden Airblock, die Bluetooth-Verbindung sollte automatisch gepaart werden. -
Seite 32: Häufige Probleme
Häufige Probleme Propeller drehen sich nicht Richtung ist nicht korrekt Propeller drehen sich nicht Flugzeug Kopfmodul ist in falscher Position montiert. 1. Prüfen Sie, ob die Verbindung des Powermoduls und 1. Wenn Sie im Flugzeugmodus Schwierigkeiten beim Lenken Hauptreglermoduls zu weit auseinander liegt, ob die haben, prüfen Sie, ob das Flugzeug Kopfmodul mit dem roten Verbindung uneben ist, oder Fremdkörper vorhanden sind. -
Seite 33: Energiezufuhr Indikatorlicht Leuchtet Nicht Auf
Häufige Probleme Energiezufuhr Indikatorlicht leuchtet nicht auf Flugzeug kann nicht abheben Batterie ist leer Stromversorgung ist unzureichend Versuchen Sie es erneut, nachdem Sie die Batterie für eine Nach erfolgreicher Verbindung mit der Anwendung, können halbe Stunde oder länger geladen haben. Sie den Ladestand im Kontrollinterface einsehen. -
Seite 34: Firmware Upgrade
Common Problems Firmware Upgrade Um die Benutzererfahrung zu optimieren, werden wir die Software kontinuierlich upgraden. Nachdem Sie via Bluetooth verbunden sind, können Sie das Einstellungsicon an der oberen linken Ecke der Anwendung klicken. Wählen Sie die Firmware Information, um die aktuelle Firmware Version zu sehen. - Seite 35 WARNHINWEISE： Ag e ERSTICKUNGSGEFAHR - Kleinteile. Nicht für Kinder unter 3 Jahren geeignet. Für Kinder nur unter der Aufsicht eines Erwachsenen geeignet.
