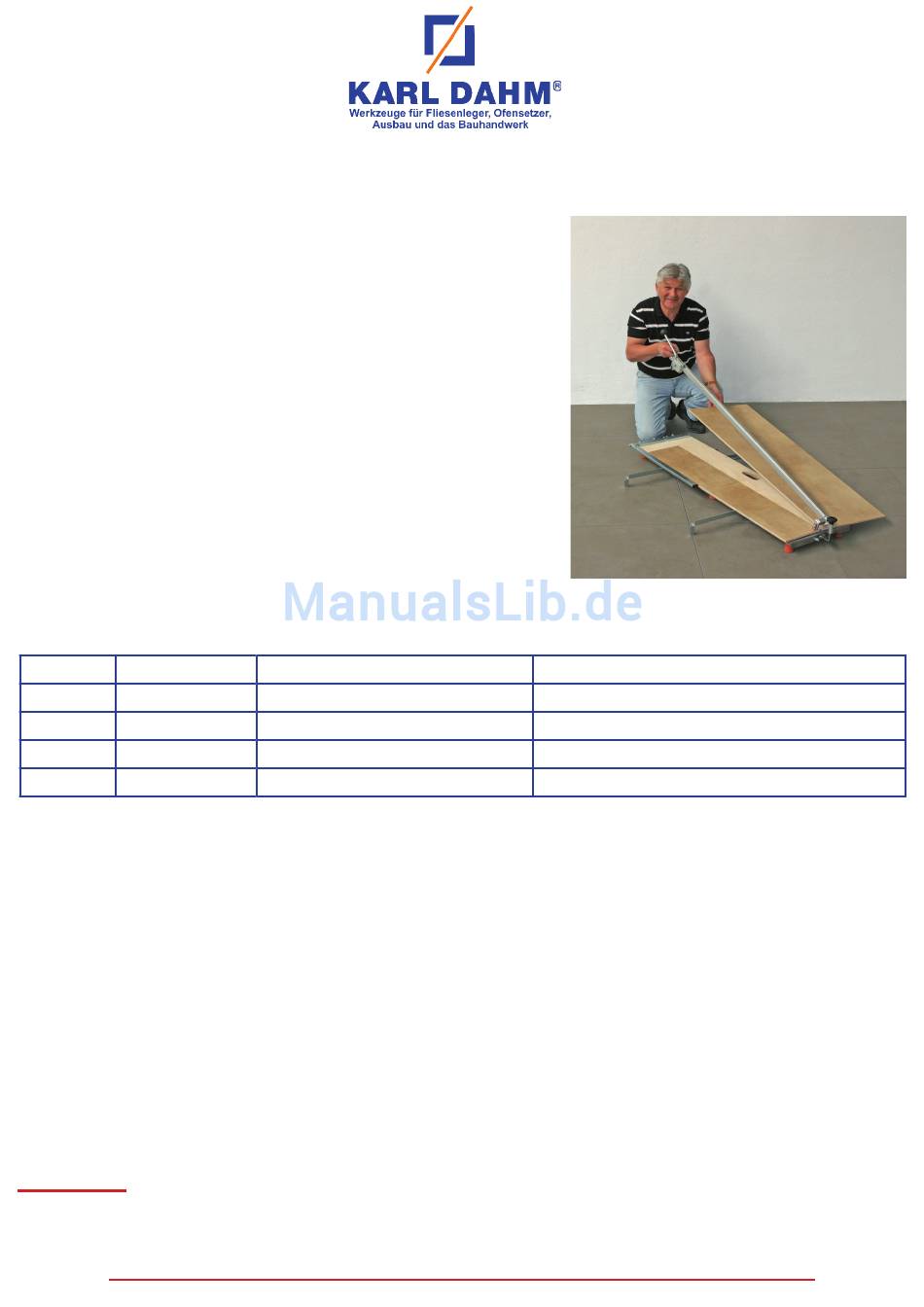

Großformat Fliesenschneider 11342, 11343, 11344, 11357
Produktbeschreibung:
• Robuste und baustellengerechte Ausführung, durch
Verwendung hochwertiger Materialien in der Ferti-
gung.
• Exzellente Schnittgenauigkeit durch neue patentierte
Führung aus dem hochpräzisen Maschinenbau.
• Holzbrettbreite 350 mm, inkl. 4 Seitenausleger bei
Art. Nr. 11344 und 11357, 2 Seitenausleger bei Art.
Nr. 11343 und 1 Seitenausleger bei Art. Nr. 11342.
Gesamtaufl agebreite 850 mm.
• Rostgeschützt durch die Verwendung vezinkter bzw.
rostfreier Materialien.
• Geringes Gewicht und eingefräster Tragegriff erleich-
tern den Transport.
Schnittlängen:
Art. Nr.
Schnittlänge
11342
630 mm
11343
930 mm
11344
1280 mm
11357
1630 mm
Einsatzbereiche:
Der Fliesenschneider Dahm „High-Line" eignet sich zum Schneiden und Brechen aller Flie-
senmaterialien wie Steingut, Steinzeug und Feinsteinzeug bis zu einer Schnittlänge von
1630 mm.
Pfl ege und Wartung:
Unsere Dahm „High-Line" ist fast wartungsfrei. Es genügt, die Führungsschiene bei Ver-
schmutzung mit einem sauberen trockenen Tuch abzuwischen. Bitte beachten Sie, dass je
nach Fliesenmaterial Rädchen und Achsen regelmäßig gewechselt werden müssen, um ei-
nen gleichbleibenden sauberen Schnitt zu erreichen. Zum nachjustieren der Kugellager die
Muttern an der Unterseite der Lagerhalteplatte öffnen und mit einem Imbusschlüssel im Uhr-
zeigersinn nachspannen.
Achtung:
Bitte Metallteile nicht einfetten!
Vor dem Schneiden Transportsplint entfernen!
Bedienungsanleitung Dahm „High-Line"
Gewicht
ca. 12 kg
ca. 16 kg
ca. 20 kg
ca. 22 kg
Maße LxBxH
880 mm x 350 mm x 260 mm
1200 mm x 350 mm x 260 mm
1550 mm x 350 mm x 260 mm
1890 mm x 350 mm x 260 mm
Werbung
Verwandte Anleitungen für Karl Dahm High-Line
Inhaltszusammenfassung für Karl Dahm High-Line
- Seite 1 1550 mm x 350 mm x 260 mm 11357 1630 mm ca. 22 kg 1890 mm x 350 mm x 260 mm Einsatzbereiche: Der Fliesenschneider Dahm „High-Line“ eignet sich zum Schneiden und Brechen aller Flie- senmaterialien wie Steingut, Steinzeug und Feinsteinzeug bis zu einer Schnittlänge von 1630 mm. Pfl ege und Wartung: Unsere Dahm „High-Line“ ist fast wartungsfrei. Es genügt, die Führungsschiene bei Ver- schmutzung mit einem sauberen trockenen Tuch abzuwischen. Bitte beachten Sie, dass je nach Fliesenmaterial Rädchen und Achsen regelmäßig gewechselt werden müssen, um ei- nen gleichbleibenden sauberen Schnitt zu erreichen. Zum nachjustieren der Kugellager die Muttern an der Unterseite der Lagerhalteplatte öffnen und mit einem Imbusschlüssel im Uhr- zeigersinn nachspannen. Achtung: Bitte Metallteile nicht einfetten! Vor dem Schneiden Transportsplint entfernen!
- Seite 2 Anwendungstipps bei großen Formaten: 1. Sorgen Sie dafür, dass die Fliesenschneid- maschine auf ebenen, festen Untergrund steht und die ausgeklappten Seitenausleger sauber aufliegen. 2. Stellen Sie mit dem Anschlagwinkel die ge- wünschte Schnittbreite ein und justieren Sie diesen mit den Rändelschrauben. 3. Durch drehen des Stellrades stellen Sie die Führungsschiene auf die jeweilige Material- stärke der Fliese ein. 4. Drücken Sie den Schneidarm gleichmäßig, mit leichtem Druck nach vorne über die Flie- se, so dass diese angeritzt wird. 5. Zum Brechen schieben Sie die Fliese auf den seitlich angebrachten Kugellagern unter den Brechkegel. 6. Heben Sie dann die Fliese soweit an, dass die Brechbacken sauber auf der Fliese auf- liegen und drücken Sie dann die Führungs- schiene gleichmäßig nach unten. 7. Nachjustieren der Kugellager: Die Muttern an der Unterseite der Lagerhalteplatte lösen und die Lager mit einem Imbusschlüssel leicht nachziehen bis sie wieder sauber an der Schiene anliegen. Danach die Muttern wieder festziehen. 8. Zum Transport die Führungsschiene mit Fe- dersplint sichern.
