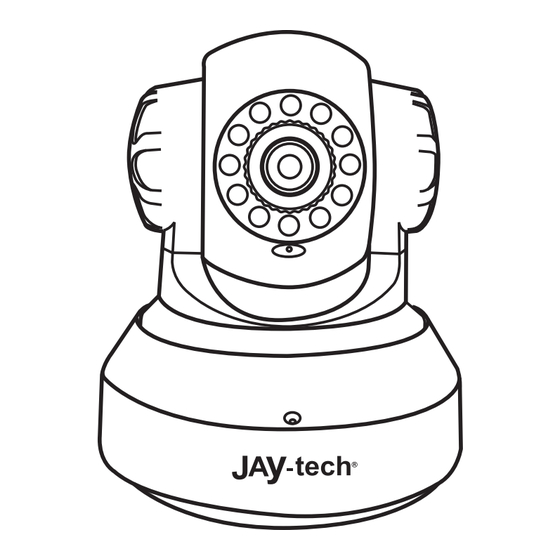

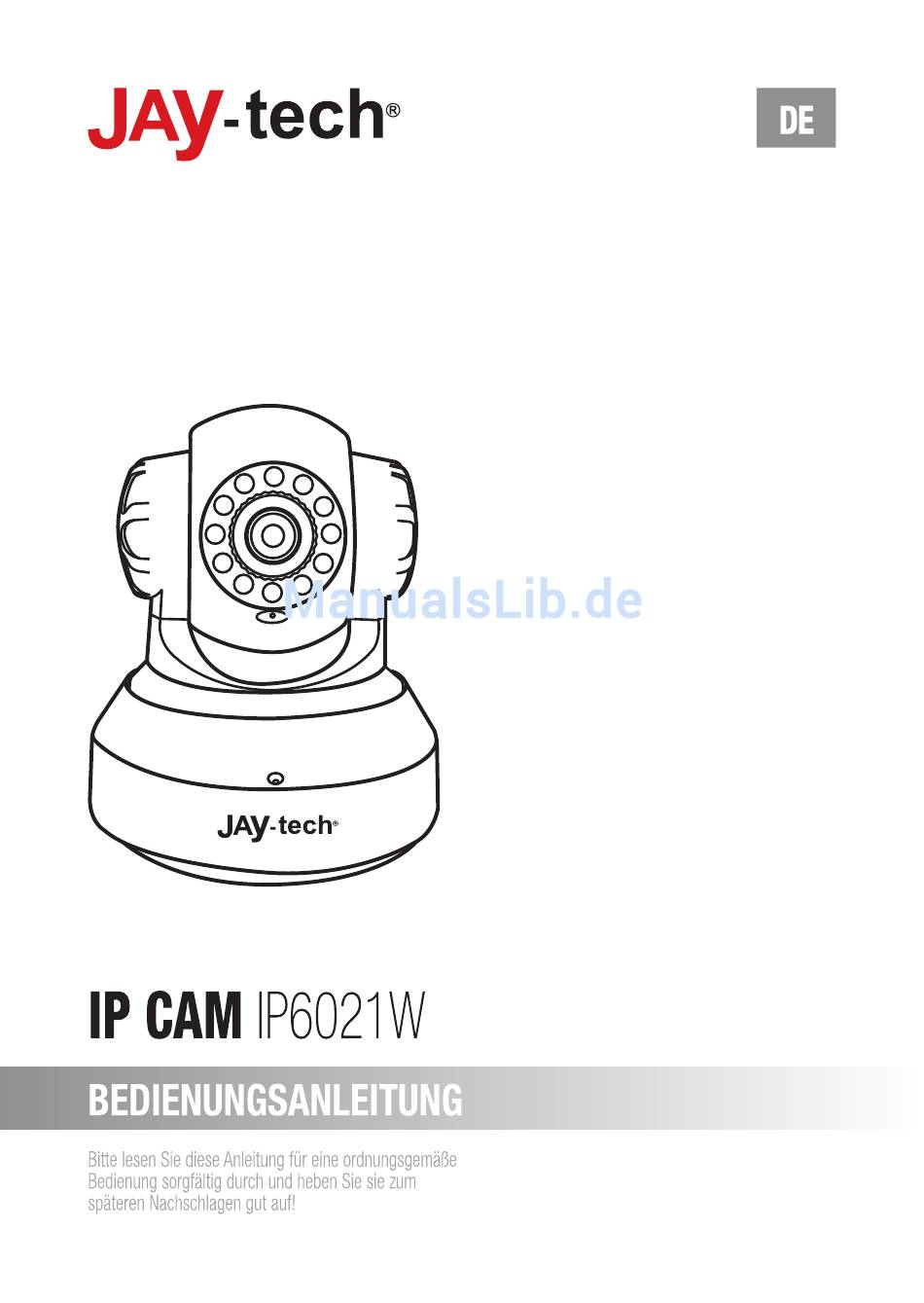

Jay-tech IP6021W Bedienungsanleitung

Vorschau ausblenden

Werbung

Inhaltsverzeichnis

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jay-tech IP6021W

Inhaltszusammenfassung für Jay-tech IP6021W

  • Seite 2: Inhaltsverzeichnis

    Inhalt Einleitung ..............................1 Gerät verbinden ............................2 Kabelverbindungsmodus ........................2 WLAN-Verbindungsmodus ........................2 Internet-/Cloud-Modus .......................... 2 iOS-Modus (für iPhone / iPad) ......................3 Android-Modus (für Android-Geräte) ....................8 PC-Modus .............................. 12 IE-Modus (Internet Explorer) ......................18 Kompatibilität mit Windows 7 (64 Bit) ....................24 Inhalt der CD-ROM ..........................

  • Seite 3: Einleitung

    Einleitung VORDERSEITE RÜCKSEITE 1. IR-LEDs 2. Kameraobjektiv 3. Integriertes Mikrofon 4. LAN-Port (RJ-45) 5. Externer Audioausgang 6. Integrierter Lautsprecher 7. Antenne 8. Netzeingang (5 V / 2,0 A) IPC-6021W DE/1501.V01...

  • Seite 4: Gerät Verbinden

    Gerät verbinden KABELVERBINDUNGSMODUS WLAN PC / Mac Kabelverbindung WLAN Smartphone WLAN-Router IP-Kamera WLAN Tablet-PC WLAN-VERBINDUNGSMODUS WLAN PC / Mac WLAN WLAN WLAN-Router Smartphone IP-Kamera WLAN Tablet-PC INTERNET-/CLOUD-MODUS Modem WLAN Kabelverbindung 3G/LTE oder WLAN oder 3G/LTE oder WLAN WLAN WLAN-Router Internet IP-Kamera IPC-6021W DE/1501.V01...

  • Seite 5: Ios-Modus (Für Iphone / Ipad)

    iOS-Modus (für iPhone / iPad) Schritt 1 Verbinden Sie die IP-Kamera mit dem Netzteil und die IP-Kamera dreht sich automatisch während des Selbsttests. Wenn der Selbsttest abgeschlossen ist, dreht sich die Kamera zurück und hält in der Mitte an. Der Selbsttest dauert etwa 1 bis 2 Minuten. Schritt 2 Verbinden Sie die IP-Kamera über das LAN-Kabel mit dem WLAN-Router.
  • Seite 6 3. Gewünschte IP-Kamera wählen. (Abb. 1-3) 4. Einzelheiten der ausgewählten IP-Kamera angeben: (Abb. 1-4) - Namen der IP-Kamera festlegen - Kamera-ID eingeben (den ID-Code finden Sie auf dem Aufkleber an der Unterseite der Kamera) - Benutzernamen eingeben: admin - Kennwort eingeben: Kennwort ist standardmäßig nicht erforderlich - Zum Abschließen der Einrichtung auf „Done (Fertig)“...
  • Seite 7 (d) Bitte befolgen Sie zum Aktivieren der WLAN-Verbindung zwischen Mobiltelefon und IP-Kamera die nachstehenden Schritte: 1. Zum Aufrufen der erweiterten Einstellungen auf das „○ “-Symbol tippen. (Abb. 1-6) 2. „WIFI Settings (WLAN-Einstellungen)“ wählen. Dadurch suchen Sie nach allen verfügbaren WLAN-Zugangspunkten. (Abb. 1-7) 3.
  • Seite 8 Schritt 4 Vorstellung der App-Funktionen. Zum Zurückkehren zum vorherigen Bildschirm Zum Aufrufen der Einrichtung der voreingestellten Ü berwachungspunkte antippen. Es sind max. 16 voreingestellte Ü berwachungspunkte verfügbar Name der IP-Kamera Horizontale Bildumkehrung Vertikale Bildumkehrung Automatische horizontale Kamerabewegung IPC-6021W DE/1501.V01...
  • Seite 9 Automatische vertikale Kamerabewegung Vollbild oder normale Größe Videogröße Keine Funktion Keine Funktion Zum Ein-/Ausschalten des Tons (falls Sie Zwei-Wege-Kommunikation nutzen möchten, tippen Sie auf dieses Symbol und ein weiteres Lautsprechersymbol erscheint am Bildschirm. Halten Sie das Lautsprechersymbol zur Nutzung der Zwei-Wege-Kommunikation angetippt.) Videoaufnahme (das aufgenommene Video kann nur über die App wiedergegeben werden)

  • Seite 10: Android-Modus (Für Android-Geräte)

    Android-Modus (für Android-Geräte) Schritt 1 Verbinden Sie die IP-Kamera mit dem Netzteil und die IP-Kamera dreht sich automatisch während des Selbsttests. Wenn der Selbsttest abgeschlossen ist, dreht sich die Kamera zurück und hält in der Mitte an. Der Selbsttest dauert etwa 1 bis 2 Minuten. Schritt 2 Verbinden Sie die IP-Kamera über das LAN-Kabel mit dem WLAN-Router.
  • Seite 11 3. Gewünschte IP-Kamera wählen. (Abb. 2-3) 4. Einzelheiten der ausgewählten IP-Kamera angeben: (Abb. 2-4) - Namen der IP-Kamera festlegen - Kamera-ID eingeben (den ID-Code finden Sie auf dem Aufkleber an der Unterseite der Kamera) - Benutzernamen eingeben: admin - Kennwort eingeben: Kennwort ist standardmäßig nicht erforderlich - Zum Abschließen der Einrichtung auf „Done (Fertig)“...
  • Seite 12 (d) Bitte befolgen Sie zum Aktivieren der WLAN-Verbindung zwischen Mobiltelefon und IP-Kamera die nachstehenden Schritte: 1. Zum Aufrufen der erweiterten Einstellungen auf das „ “-Symbol tippen. (Abb. 2-6) 2. Wählen Sie „Wifi (WLAN)“: Dadurch suchen Sie nach allen verfügbaren WLAN-Zugangspunkten. (Abb. 2-7) 3.
  • Seite 13 Schritt 4 Vorstellung der App-Funktionen. Zum Zurückkehren zum vorherigen Bildschirm Horizontale Bildumkehrung Vertikale Bildumkehrung Automatische horizontale Kamerabewegung Automatische vertikale Kamerabewegung Betrachtungswinkel ändern (vertikal oder horizontal) Zum Ein-/Ausschalten des Tons (falls Sie Zwei-Wege-Kommunikation nutzen möchten, tippen Sie auf dieses Symbol und ein weiteres Lautsprechersymbol erscheint am Bildschirm.

  • Seite 14: Pc-Modus

    Zum Aufrufen der Einrichtung der voreingestellten Ü berwachungspunkte antippen. Es sind max. 16 voreingestellte Ü berwachungspunkte verfügbar Helligkeit Kontrast Standardeinstellungen wiederherstellen IR-LEDs an der Kamera ein-/ausschalten Alarmbenachrichtigung ein-/ausschalten PC-Modus Schritt 1 Verbinden Sie die IP-Kamera mit dem Netzteil und die IP-Kamera dreht sich automatisch während des Selbsttests.
  • Seite 15 (d) Führen Sie die Einrichtung entsprechenden den folgenden Abbildungen durch (der Benutzername lautet admin und es ist standardmäßig kein Kennwort erforderlich). IPC-6021W DE/1501.V01...
  • Seite 16 (e) Ziehen Sie die Kamera zum Aktivieren der Ü berwachung in den Anzeigebildschirm. (f) Befolgen Sie zur WLAN-Aktivierung die nachstehenden Schritte: - Zum Aufrufen der erweiterten Einstellungen doppelt auf das grüne Symbol der Kamera klicken. (Abb. 3-1) - Auf „WI-FI (WLAN)“ klicken. - Auf „Scan (Suchen)“...
  • Seite 17 - Zugangspunkt des WLAN-Routers anklicken, mit dem die IP-Kamera verbunden ist. (Abb. 3-3) - Kennwort des WLAN-Routers bei „Share Key (Freigabeschlüssel)“ eingeben (bei Kennwortabfrage). - „Set (Einstellen)“ anklicken. Nach Abschluss der obigen Schritte dreht sich die IP-Kamera während des Selbsttest erneut automatisch.
  • Seite 18 Abb. 3-3 Schritt 4 Vorstellung der Schnittstellenfunktionen. IPC-6021W DE/1501.V01...
  • Seite 19 Richtungspfeile zum Bewegen der Kamera anklicken. Durch Klicken auf den mittleren gelben Ball wird die Kamera zentriert. Keine Funktion Automatische vertikale Kamerabewegung Automatische horizontale Kamerabewegung Zeitinformationen anzeigen Horizontale Bildumkehrung Vertikale Bildumkehrung Alarmbenachrichtigung einschalten Alarmbenachrichtigung abschalten Ton ein-/ausschalten Zwei-Wege-Kommunikation ein-/ausschalten Videoaufnahme Foto aufnehmen IPC-6021W DE/1501.V01...

  • Seite 20: Ie-Modus (Internet Explorer)

    IE-Modus (Internet Explorer) Schritt 1 Verbinden Sie die IP-Kamera mit dem Netzteil und die IP-Kamera dreht sich automatisch während des Selbsttests. Wenn der Selbsttest abgeschlossen ist, dreht sich die Kamera zurück und hält in der Mitte an. Der Selbsttest dauert etwa 1 bis 2 Minuten. Schritt 2 Verbinden Sie IP-Kamera und PC über das LAN-Kabel mit dem WLAN-Router.
  • Seite 21 (d) Der PC ruft wie nachstehend gezeigt die IE-Schnittstelle (Internet Explorer) auf. - Mauszeiger auf „ “ bewegen und zum Einblenden des Dialogs mit der rechten Maustaste klicken. - Zum Speichern der Software „OCX Download“ auf Ihrer Festplatte „Save target as... (Ziel speichern unter...)“...
  • Seite 22 - IE-Schnittstelle aktualisieren oder „search tool“ doppelt anklicken. - Durch Klicken auf „livestream mode (for Internet Explorer) (Livestream-Modus (für Internet Explorer))“ gelangen Sie zur folgenden Schnittstelle. IPC-6021W DE/1501.V01...
  • Seite 23 (e) Doppelklicken Sie im folgenden Bildschirm zum Aufrufen der WLAN-Einrichtung auf das Symbol „Setting (Einstellungen)“. (f) Befolgen Sie zur WLAN-Aktivierung die nachstehenden Schritte: - „Wireless Lan Settings (WLAN-Einstellungen)“ anklicken. - Auf den bevorzugten Zugangspunkt des WLAN-Routers klicken. - Kennwort des WLAN-Routers bei „Share Key (Freigabeschlüssel)“ eingeben (bei Kennwortabfrage).
  • Seite 24 Schritt 4 Vorstellung der Schnittstellenfunktionen. Richtungspfeile zum Bewegen der Kamera anklicken. Durch Klicken auf den mittleren gelben Ball wird die Kamera zentriert. Automatische vertikale Kamerabewegung Automatische horizontale Kamerabewegung Zeitinformationen anzeigen IR-LEDs an der Kamera ein-/ausschalten Vertikale Bildumkehrung Horizontale Bildumkehrung Alarmbenachrichtigung einschalten Alarmbenachrichtigung abschalten IPC-6021W DE/1501.V01...
  • Seite 25 Frequenz Videogröße Videobildwiederholfrequenz Kameramotorgeschwindigkeit Helligkeit Kontrast Sättigung Chroma Standardeinstellungen wiederherstellen Zur Eingabe von Informationen über die voreingestellten Überwachungspunkte Call Zur Verwendung der voreingestellten Ü berwachungspunkte Einstellungen für voreingestellte Ü berwachungspunkte Ton ein-/ausschalten Zwei-Wege-Kommunikation ein-/ausschalten Videoaufnahme Foto aufnehmen Erweiterte Einstellungen Einzelbildansicht 4-Bilder-Ansicht 9-Bilder-Ansicht IPC-6021W...

  • Seite 26: Kompatibilität Mit Windows 7 (64 Bit)

    Kompatibilität mit Windows 7 (64 Bit) Unter Windows 7 (64 Bit) können Kompatibilitätsprobleme auftreten. Bitte befolgen Sie zum Lösen dieses Problems die nachstehenden Schritte. 1. Mauszeiger auf das Symbol „DeviceClient “ bewegen. 2. Rechte Maustaste drücken und ein Dialogfenster erscheint. 3.

  • Seite 27: Inhalt Der Cd-Rom

    Inhalt der CD-ROM Die CD-ROM enthält Folgendes (im Ordner DeviceClient): Android: „EyeIPCam“-App für Android-Geräte.  DeviceClient-Setup: Software für PC-Modus.  oPlayer: OCX-Software für IE-Modus.  search tool: Software für IE-Modus  IPC-6021W DE/1501.V01...

  • Seite 28: Technische Daten

    Technische Daten Bildsensor CMOS-Sensor Sensorauflösung 0,3 Megapixel Videogröße 640 x 480 bei 15 Bildern/s / 320 x 240 bei 30 Bildern/s WLAN IEEE 802.11 b/g/n Integriertes Mikrofon Integrierter Lautsprecher IR-LED Ja, 10 Stück Kameradrehung Schwenken um 355 ° / Neigen um 120 ° Videodateiformat Fotodateiformat Zwei-Wege-Kommunikation...

  • Seite 29: Eg-Konformitätserklärung

    SERVICE-ABWICKLUNG Sollten Sie Grund zu Beanstandung haben oder Ihr Gerät weist einen Defekt auf, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Firma JAY-tech GmbH in Verbindung, um eine Serviceabwicklung zu vereinbaren. Servicezeit: Mo - Do von 8.00 Uhr bis 17.00 Uhr...
  • Seite 30 Das Risiko trägt allein der Betreiber. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Hinweise zur EG-Konformitätserklärung Hiermit erklären wir, die Jay-tech GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen einschlägigen Vorschriften der Richtlinie 1999/5/EG (R&TTE) befindet.
