Mobotix MxThinClient Montageanleitung

Lieferumfang
MxThinClient
• MxThinClient
• 2 Klebestreifen, weiß
Benötigtes Zubehör
(nicht im Lieferumfang enthalten):
• Ethernetkabel RJ45
• HDMI-Kabel (MicroHDMI), vollgeschirmt, Typ
A auf Typ D
• Wenn der MxThinClient angeschraubt wird,
Flachkopfschrauben verwenden (Ø Schrau-
benkopf max. 10 mm, Ø Gewinde max. 5 mm)

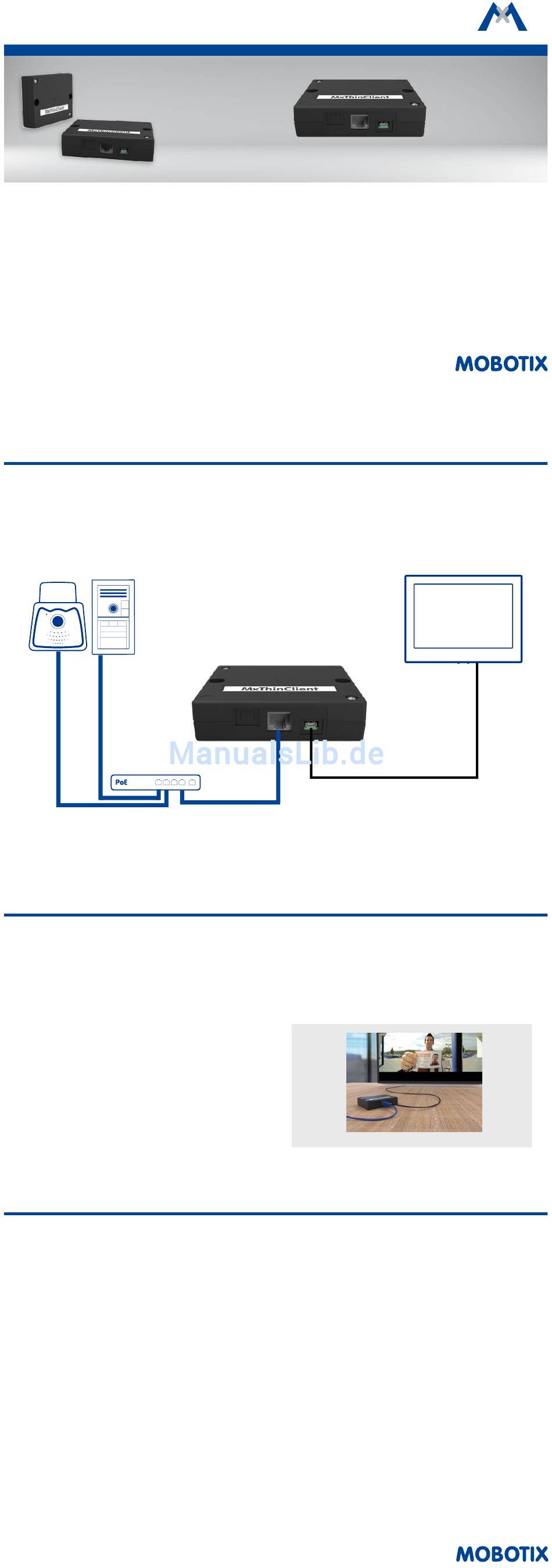

Anschlussbeispiel
Kamera und/oder
Türstation
Ethernetkabel RJ45
Montageanleitung
1. MxThinClient befestigen
• Den MxThinClient neben das TV-Gerät/den Bildschirm
legen. Sie können die Box auch mit den mitgelieferten
Klebestreifen an der gewünschten Fläche befestigen
oder anschrauben (Schrauben nicht im Lieferumfang
enthalten).
2. Kabel anschließen
• Ethernetkabel RJ45
Das Ethernetkabel RJ45 an einen freien PoE-Port
anschließen.
Funktionen des MxThinClient
Mit dem MxThinClient können Live-Videostreams von
MOBOTIX-Kameras der P3- und Mx6-Modellserien
sowie statische Bilder im Format JPEG und PNG auf
einem Monitor oder Fernsehgerät mit HDMI-Eingang
angezeigt werden. Dabei gibt es die folgenden beiden
Hauptfunktionen:
• Sequencer-Funktion:
Die integrierte Sequencer-Funktion schaltet stan-
dardmäßig die Anzeige zyklisch zwischen den defi-
nierten Bildquellen (Kameras und Einzelbilder) um.
Die Anzeigendauer kann dabei sowohl global für alle
als auch individuell für einzelne Bildquellen einge-
stellt werden.
• Aufschaltfunktion (via MxMessageSystem):
Zusätzlich zu dem automatischen Wechsel zwischen
den Bildquellen kann eine Bildquelle auch als Reaktion
auf bestimmte Ereignisse sofort angezeigt werden.
Damit kann beispielsweise nach dem Klingeln an
einer MOBOTiX-Türstation sofort der Live-Video stream
Quick Install
MxThinClient
IP-Videointerface zur Anzeige
an einem Monitor/TV-Gerät
Hochauflösende Anzeige von Kameras und
Türstationen an einem Monitor/TV-Gerät.
Weitere Informationen:
www.mobotix.com > Produkte > Zubehör > MxThinClient
Mx-A-TCLIENTA
32.930-001_DE_06/2017
MOBOTIX MxThinClient
Mx-A-TCLIENTA
Ethernetkabel RJ45
• HDMI-Kabel (MicroHDMI)
Den MxThinClient über ein HDMI-Kabel an das
TV-Gerät/den Bildschirm anschließen.
Hinweis: Die Geräte müssen nativ über einen HDMI-An-
schluss verfügen; Adapter sind nicht möglich.
dieser Türstation angezeigt werden. Für diese Auf-
schaltfunktion wird das MxMessageSystem verwen-
det, das dann sowohl in der Kamera als auch im
MxThinClient konfiguriert sein muss. Das Aufschalten
der zuvor definierten Bildquelle erfolgt unmittelbar
nach dem Empfangen einer Nachricht des MxMessa-
geSystems mit dem Namen, der für diese Bildquelle
definiert wurde.
Hinweis: Durch das Aufschalten einer Bildquelle
nach dem Empfang einer Nachricht wird auf dem
angeschlossenen Anzeigegerät (Fernsehgerät oder
Monitor) nicht automatisch auf den HDMI-Eingang
gewechselt, an dem der MxThinClient angeschlos-
sen ist.
Die Konfiguration der Bildquellen und aller ande-
ren relevanten Einstellungen erfolgt mithilfe eines
Web-Browsers und wird auf der folgenden Seite kurz
beschrieben.
TV-Gerät/Bildschirm
HDMI-Kabel Typ D auf Typ A
