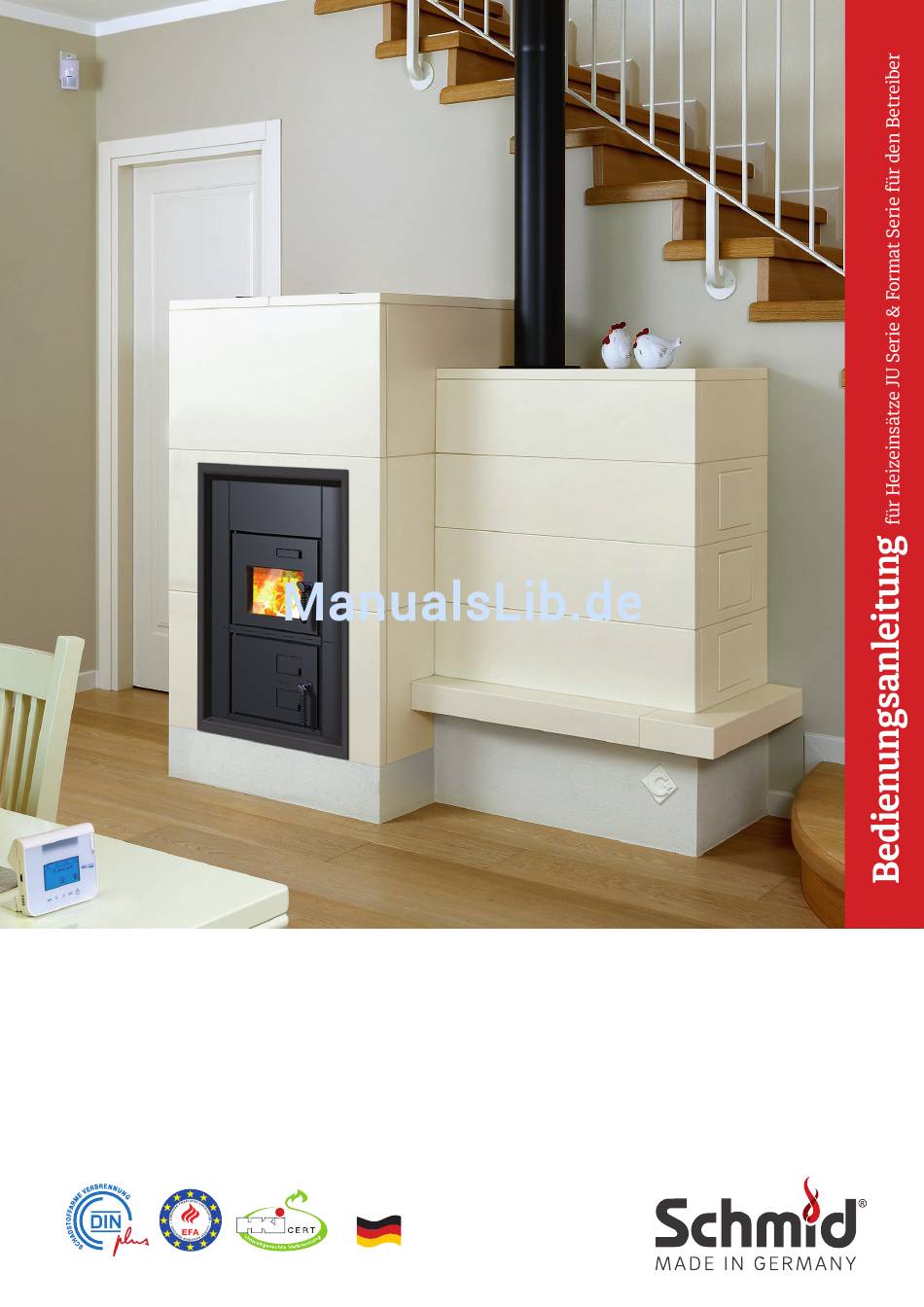

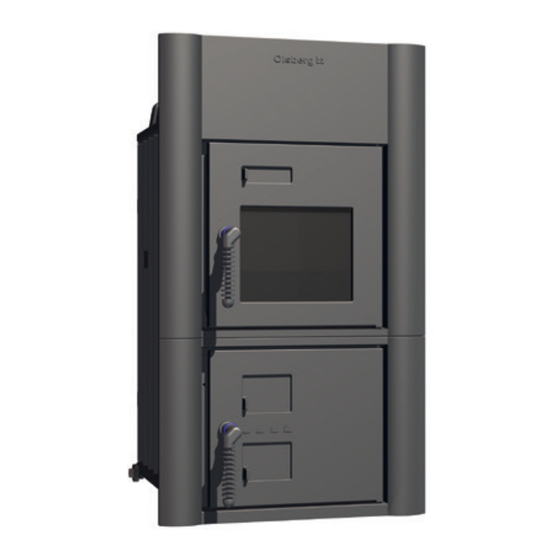

- Seite 1 Heizeinsätze JU Serie & Format Serie Made in Germany Mehrfach ausgezeichnete Qualität!
-
Seite 2: Inhaltsverzeichnis
(gemäß Auslegungsfragen zur Um die richtige Typenbezeichnung immer schnell zur Hand zu haben, kreuzen Sie diese an. Gegebenenfalls entnehmen Sie Ihren Heizeinsatz-Typ Ihren Lieferunterlagen. JU 9 JU 11 Format 6 Format 9 Format 11 21/5141 21/5161 21/5112 21/5122-8900... - Seite 3 Fordern Sie eventuell benötigte Ersatzteile bei Ihrem Fach- 15a B-VG Vereinbarung gemäß Art. 15a B-VG über das Inverkehrbringen von Klein- händler an. Verwenden Sie nur von uns empfohlene Ersatz- feuerungen und die Überprüfung von teile. http://ersatzteile.schmid.st Feuerungsanlagen und Blockheizkraft- werken...
-
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise V erbrennungsluftversorgung immer sicherstellen! Bei Betrieb von Feuerstätten, die ihre Verbrennungs- luft aus dem Wohnraum beziehen, ist insbesondere auf eine ausreichende Frischluftversorgung zu ach- ten. Des Weiteren darf die Luftversorgung der Feu- erstätte nicht durch weitere Feuerstätten und/oder Lüftungsanlagen negativ beeinflusst werden! U mluft- und Zuluftgitter bei Betrieb niemals ver- schließen! -
Seite 5: Brandschutz
2. Brandschutz mind. 50 mm 300mm 300mm Abb. 2.1 Abb. 2.2 Beispiel: Abstände vor der Feuerraumöffnung Beispiel: Brennbare Gegenstände und Strahlungsschutz 1 = Heizeinsatz, 2 = Belag aus nicht brennbaren Baustoffen 1 = Heizeinsatz, 2 = z. B. Möbelstück, 3 = Strahlungsschutz Vor der Feuerraumöffnung sind Fußböden aus brennba- 2.2 Bauteile aus brennbaren Baustoffen oder brennbaren ren Baustoffen durch einen Belag aus nichtbrennbaren... -
Seite 6: Verbrennungsluftversorgung
Im Sommer erreichen Sie dieses indem die Feuertür im kalten Zustand ganz geöffnet wird. Grundsätzlich muss der Kachelofen langsam trocken geheizt werden. Sie können ein Holzfeuchtemessgerät unter http://ersatzteile.schmid.st erwerben. Beim Trockenheizen darf nur wenig Brennstoff (max. Abdeckung zwei Holzscheite) im Einsatz aufgelegt werden (max.1-lagig). -
Seite 7: Empfohlene Brennstoffe
Die Abbranddauer wird durch die aufgegebene Brenn- stoffmenge und der zugeführten Luftmenge bestimmt. Das 1x1 des Feuerns Es gibt keine zeitliche Einschränkung der Betriebsdau- er. Alle Kamin- und Heizeinsätze der Marke Schmid sind Zeitbrandfeuerstätten. Dauerbrand-Feuerstätten werden in ununterbroche- Den Film und die Broschüre finden Sie in ner Brenndauer und Gluthaltung geheizt. -
Seite 8: Bedienelemente
6. Bedienelemente Abb. Format Abb. JU Der von Ihnen erworbene Heizeinsatz ist für eine Befeu- erung mit Holz, sowie auch mit Braunkohlebriketts vor- gesehen. Nachfolgend werden die verschiedenen Bedie- nelemente erklärt. 6.1 Primärluftschieber 1 (Braunkohlebrikett BKB) Der Heizeinsatz verfügt über einen Primärluftschieber mit dem sich der Braunkohlebrikett –... -
Seite 9: Anheizen Und Befeuerung Holz
7. Anheizen und Befeuerung Holz Anmachholz Anzünder (z. B. Paraffin) Zum Anheizen Ihres Heizeinsatzes legen Sie möglichst klein gespaltenes und trockenes Holz auf. Verwenden Sie kein Spiritus, Benzin, Öl oder andere feuergefährliche Flüssigkeiten. Am besten zünden Sie das Feuer mit Paraf- finanzündern oder anderen Anzündhilfen und mit drei bis vier Stücken Kleinholz an. - Seite 10 Die Holzstücke beim Nachlegen immer über Kreuz schichten, niemals dicht nebeneinander schichten (siehe unsere Empfehlungen in der Broschüre „Das 1x1 des Feuerns“). Holz muss mit ausreichend Ver- brennungsluft verfeuert werden. Die Heizleistung bei Holzfeuerung wird durch die Verbrennungsluft- regler und vor allem durch die Menge des aufgegebe- nen Brennstoffes bestimmt! Ungenügende Verbrennungsluftzufuhr, die Verwen- dung feuchter, nicht gespaltener, oder im Umfang zu...
-
Seite 11: Anheizen Und Befeuerung Braunkohlebriketts
Braunkohlebriketts 8. Anheizen und Befeuerung Anmachholz Braunkohlebriketts Zum Anheizen Ihres Heizeinsatzes legen Sie mög- lichst klein gespaltenes, trockenes Holz auf den Rost und einge Braunkohlebriketts auf das trockene Holz. Verwenden Sie kein Spiritus, Benzin, Öl oder andere feuergefährliche Flüssigkeiten. Zünden Sie das Feu- er mit Paraffinzündern oder anderen Anzündhilfen an. -
Seite 12: Entaschung
9. Entaschung Schritt 1: Aschetür öffnen Handschuh benutzen. Die Aschetür nur zum Entnehmen des Aschekastens öffnen. Ansonsten die Aschetür stets geschlossen halten. Schritt 2: Asche abrütteln Beigelegte Rüttelstange verwenden. Schritt 3: Aschekasten vorsichtig entnehmen Darauf achten das keine heiße Glut vorhanden ist! -
Seite 13: Heizen In Der Übergangszeit
10. Scheitholztabelle Die Angaben in der nachstehenden Tabelle zur Füllmenge sind bezogen auf 3 Std. Nennheizzeit! Legen Sie diese Füllmenge jedoch nicht mit einmal in den Heizeinsatz, sondern teilen Sie diese auf zwei bis drei Beladun- gen auf (max. 50% der empfohlenen Füllmenge). Heizeinsatz JU mit Rohrstutzen Ø... -
Seite 14: Ersatzteile
Es dürfen nur Ersatzteile verwendet werden, die vom Hersteller ausdrücklich zugelassen bzw. angeboten werden. Bitte wenden Sie sich bei Bedarf an uns oder Ihren Fachhändler. Format 6 Pos.- JU 9 kW JU 11 kW Format 6 kW Format 9 kW Format 11 kW Benennung Bestell-Nr. Bestell-Nr. Bestell-Nr. Bestell-Nr. -
Seite 15: Schamottesteine Für Innenauskleidung
JU 9 / Format 9 Schamottesteine für Innenauskleidung JU 11 JU 11 / Format 11 www.schmid.st... -
Seite 16: Pflegeanweisung
Luftüberschuss gegeben sein muss. Lackschäden mit Ofenlack ausbessern. Bei größeren Schäden Sprühlack verwenden (fragen Sie Ihren Händler Nach der Abbrandzeit, wenn noch Wärme benötigt nach Schmid-Ofenlack). wird, die Asche mit dem Schürhaken durch den Rost stochern und auf das Glutbett erneut Brennstoff... -
Seite 17: Allgemeine Garantiebedingungen
Die Garantiezeit für unsere Produkte beginnt ab der Nach dem aktuellen Stand der Technik ist dieses Produkt werkseitigen Auslieferung, je nach Produkt: ein innovatives, deutsches Qualitätserzeugnis aus dem Hause Schmid. Bei unseren Produkten legen wir beson- 5 Jahre Guss-Heizeinsätze deren Wert auf gutes Design, hochwertige Verarbeitung 5 Jahre Grundofenfeuerräume... - Seite 18 Instandsetzung oder Austausch diverser Ele- mente nicht verlängert und nicht erneut beginnt! Die Garantie umfasst nicht die Kosten, die im Zusam- menhang mit Ein- und Ausbau von Teilen entstehen. Haftung Die Regelung zur Haftung bei Schäden entnehmen Sie unseren AGB, siehe www.schmid.st.
-
Seite 19: Anbringung Der Typenschilder Bei Heizeinsätzen
Anbringung der Typenschilder bei Heizeinsätzen JU 9 + 11 unter dem Aschekasten Format 9 + 11 Format 6 unter dem Aschekasten unter dem Aschekasten... - Seite 20 Z E R T I F I K AT Reg.-Nr. (bitte Auftragsbestätigungsnummer eintragen) Vielen Dank, dass Sie sich für Original Schmid Feuerungs- nen Garantiebedingungen. Beachten Sie bitte, dass dieses technik entschieden haben. Auf dieses Produkt erhalten Zertifi kat ordnungsgemäß mit einer Registriernummer und Sie von uns 5 Jahre Garantie und 10 Jahre Ersatzteilzu- mit einem Fachhändlerstempel zu versehen ist.
