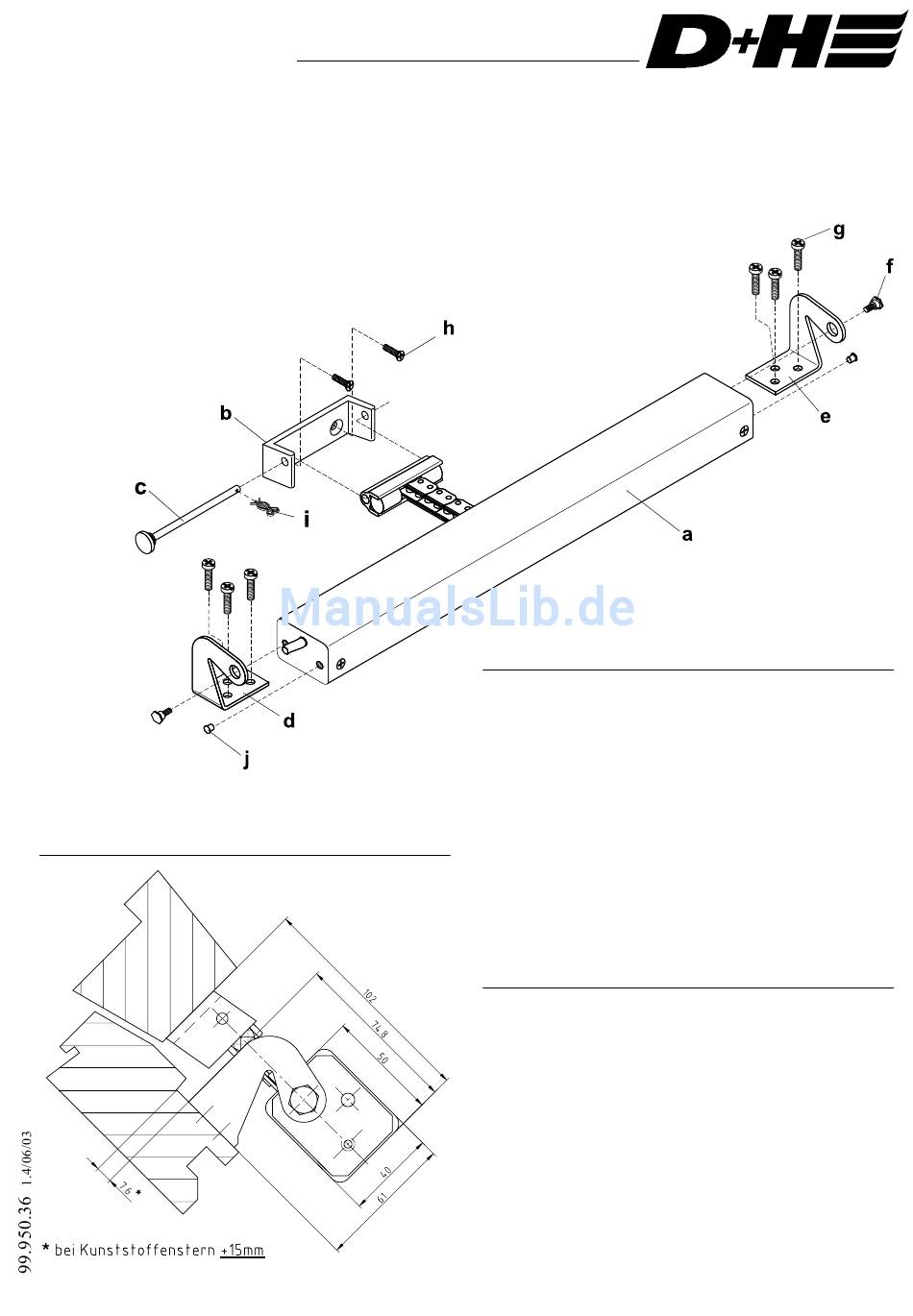

Montageanleitung
a Kettenantrieb*
b Flügelkonsole
c Konsolenstift
d linke Konsole
e rechte Konsole
f Lagerschraube
g Schraube 4,5x25*
h Senkschraube 4,5x30*
i Federstecker
j Abdeckstopfen
* bauseits zu stellen
Abmessungen
D+H Mechatronic AG • Georg-Sasse-Str. 28-32 • 22949 Ammersbek • Tel. 040-605 65 239 • Fax 040-605 65 254
für KA 15/32/50 an VELUX
Einbauhinweise
Die Verwendbarkeit ist abhängig der Hub-
länge des Antriebes.
350mm Hub:
alle Fenstertypen ab Größe 104
500mm Hub:
alle Fenstertypen ab Größe 304
Hinweis:
Der Einbau ist nicht möglich bei dem
Fenstertyp GTL und Schallschutz-Fenstern
Klasse 4.
Garantie
Auf alle D+H-Artikel erhalten Sie 2 Jahre Ga-
rantie ab belegter Übergabe der Anlage bis
max. 3 Jahre nach Auslieferungsdatum,
wenn die Montage bzw. Inbetriebnahme
durch einen von D+H autorisierten Service-
und Vertriebspartner durchgeführt wurde.
Bei Anschluss von D+H-Komponenten an
Fremdanlagen oder Vermischung von D+H-
Produkten mit Teilen anderer Hersteller er-
lischt die D+H-Garantie.
Konsolensatz RA-V
Dachflächenfenstern
®
Inhaltszusammenfassung für D+H RA-V
- Seite 1 Vertriebspartner durchgeführt wurde. Bei Anschluss von D+H-Komponenten an Fremdanlagen oder Vermischung von D+H- Produkten mit Teilen anderer Hersteller er- lischt die D+H-Garantie. D+H Mechatronic AG • Georg-Sasse-Str. 28-32 • 22949 Ammersbek • Tel. 040-605 65 239 • Fax 040-605 65 254...
- Seite 2 Kraft gesetzt werden. Schließblech entfernen. Bei Fenstern mit zwei Schließblechen beide Schließbleche entfernen. Beide Nocken am Verschluss des Flügels gleichzeitig in Pfeilrichtung drücken. Lüftungsklappe schließen. Die Verriegelung ist außer Kraft gesetzt. Putzriegel entfernen oder mit Klebeband si- chern. RA-V Rev.:1.4...
- Seite 3 GGL / GGU / VL: Die Flügelkonsole mit den Senkschrauben am Fensterflügel befestigen. GPL / GPU: Flügelkonsole mit den Schrau- ben des Griffes in den vorhandenen Schraubenlöchern befestigen. Kettenendstück mit Konsolenstift in Flügelkonsole befestigen und mit Feder- stecker sichern. RA-V Rev.:1.4...
- Seite 4 Anschlusskabel in Abzweigdose anschließen. Bis zur Abzweigdose Leitungen gemäß Kabelverlegetabelle verlegen (siehe Ge- brauchsanleitung der Zentrale). Alle Maße in Millimeter • Technische Änderungen vorbehalten. • Reproduktionen jeglicher Art, RA-V Rev.:1.4 auch auszugsweise, bedürfen der ausdrücklichen Genehmigung der Firma D+H Mechatronic AG.
