Inhaltszusammenfassung für Bodyshape HS6

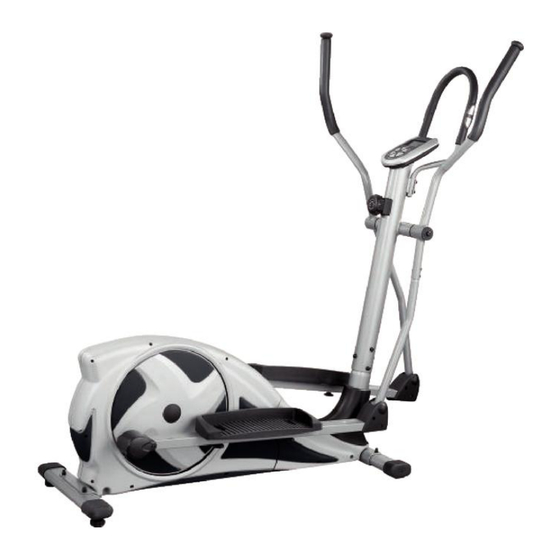

- Seite 1 Montageanleitung 4919.617 BodyShape HS6 1/11...
-
Seite 2: Wichtige Hinweise
Wichtige Hinweise Bitte lesen Sie diese Anweisung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf. - Seite 3 Person vorgenommen werden. Nehmen Sie im ● Kontrollieren Sie vor jeder Benutzung immer Zweifelsfall die Hilfe einer weiteren, technisch alle Schraub- und Steckverbindungen sowie die begabten Person in Anspruch. jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz. ● Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen ●...
- Seite 4 Checkliste Hinterfuss Abdeckung zur Pedalstange Links/rechts Vorderfuss Achsen Set inkl. Schrauben Pedal links/rechts Halterung für Griffbügel klein 2 Stück Pedalstange links/rechts Schlossschraube Griffbügel klein 4 Stück Sechskantschrau be M8 x 15mm 10 Stück Schlossschraube Griffbügel links/rechts 4 Stück Schlossschraube Lenkerstütze 4 Stück Schraube M5 x 12mm...
-
Seite 5: Montage
Federscheibe M8 Drehgriff- schraube 22 Stück 2 Stück Unterlagescheibe für Pedal 4 Stück Hutmutter M8 4 Stück Werkzeug Montage Schritt 1 Befestigen Sie den Hinterfuss am Hauptrahmen. 5/11... - Seite 6 Schritt 2 Befestigen Sie den Vorderfuss am Hauptrahmen. Schritt 3 1. Verbinden Sie die beiden Kabel 2. befestigen Sie die Lenksäule am Hauptrahmen Kabel Widerstandsregulierung Schritt 4 1. Montieren Sie die äusseren Griffbügel an der Lenksäule mit Hilfe der Achse und den dafür vorgesehenen Schrauben 6/11...
- Seite 7 Schritt 5 1. Montieren Sie die Armstange an dem Verbindungsstück der unteren Armstange Schritt 6 1. Montieren Sie den kleinen Handgriff an der Lenksäule Schritt 7 1. Schliessen Sie das Widerstandskabel am Computer an 2. Schliessen Sie das Pulskabel am Computer an 3.
- Seite 8 Schritt 8 1. Montieren Sie die Pedalen an den Pedalstangen 2. Montieren Sie die Abdeckung am hinteren Ende der Pedalstange 8/11...
- Seite 9 Ersatzteilzeichnung...
- Seite 10 10/11...
- Seite 11 Ersatzteilliste Hometrainer BodyShape HS6 Teil - Bezeichnung Teil - Bezeichnung Stück Stück Hauptrahmen Unterlagescheibe M8 x 1.5mm Lenkerstütze Unterlagescheibe Griffbügel links Federscheiben M8 Griffbügel rechts Federscheiben M6 Verbindungsstück Armstange 1 Federscheiben M6 Verbindungsstück Armstange 2 Sprungfeder Pedalstange rechts Unterlagescheibe Nylon M6 x 1.5mm Pedalstange rechts Unterlagescheibe für Pedal...
