HELVAR 924 Installationsanleitung

Helvar Merca Ltd
UK
Hawley Mill

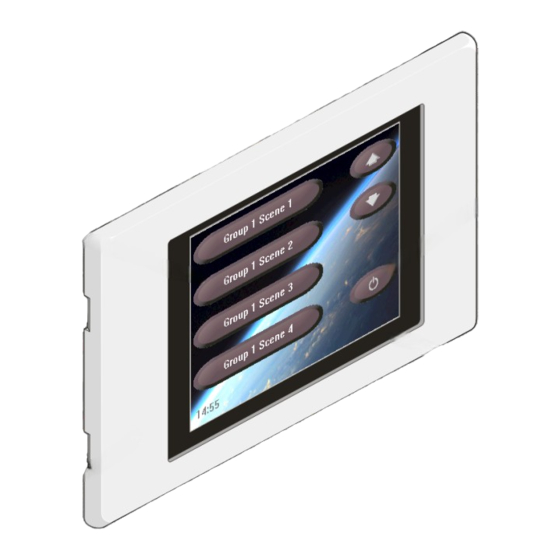

TouchPanel
Hawley Road
Helvar Merca Ltd
Hawley Mill
Dartford, Kent DA2 7SY , UK
924
Hawley Road
+44 1322 222211
Dartford, Kent DA2 7SY , UK
+44 1322 282216
Fax: +44 (0)1322 282 216
www.helvar.co.uk
www.helvar.co.uk
FIN +358 9 56 541
UK + 44 1322 222 211
+46 303 24 69 50
S
FIN + 358 9 56 541
S + 46 303 24 69 50 +49 6074 92090
D
I + 39 02 55 30 10 33
+39 02 55 30 10 33
I
D + 49 6074 92090
+34 93 232 17 00
E
1-10V Ballast Controller
Product: TK4
Doc No. I426M1
Doc No. 7860137
Issue 2.0
Issue 2
Date: 07/08/03
Date: 14 October 2004
R
made in UK
Notwendiges Werkzeug zur Montage
D
Abisolierzange, Isoliermaterial, 0.4 x 2.5 mm Schraubendreher, 1.0 x 5.5 mm
Schraubendreher oder Pozidriv 1 Schraubendreher.
Installationsanleitung
D
1
Überprüfen Sie die Tiefe der Unterputzdose. Sie benötigen 47 mm Einbauteife
und einen Schraubenabstand von 121 mm. Wir empfehlen den Einsatz einer
Helvar Unterputzdose HES 93310. Schalten sie die Spannungsversorgung ab
und isolieren sie die Leitungsenden auf eine Länge von 6 mm ab.
2
Lösen Sie den grünen 8-poligen Stecker auf der Rückseite des Touch anels
3
Schließen sie das Touchpanel mit den Anschlüssen V+ und V- an die
Stromversorgung 401 oder 402 an. Verbinden sie die SC Klemme mit dem
Schutzleiter und schließen sie diesen an die vorgesehene Klemme der
Unterputzdose HES 93310 an.
4 Wenn die DALI-Leitung an das Touch anel angeschlossen wird, verwenden Sie P
einen Klebestreifen und isolieren diese wie im Bild beschrieben
5
Wenn sie das Touchpanel in Verbindung mit S-DIM fähigen Produkten
verwenden, beachten sie die Einstellung des Abschlußwiderstandes. Ist das
Tableau am Ende einer Linie, schalten sie den Abschlußwiderstand auf I (ON).
Sind weitere Geräte hinter dem Tableau angeschlossen, schalten sie den
Abschlußwiderstand auf O (OFF).
6
Verbinden Sie die Erde des Touchpanels mit der Erde der Unterputzdose. Die
Unterputzdose muss geerdet werden.
7 Stecken Sie nun den 8-poligen Stecker wieder auf der Rückseite des
Touch anels P .
8
Passen Sie nun das Touch anel in die Unterputzdose ein, Beachten Sie, dass P
die Leitungen beim Einsetzen nicht beschädigt werden. Jetzt können sie mit den
mitgelieferten Schrauben das Touch anel vorsichtig befestigen P
9
Ziehen Sie die Schutzfolie langsam ab, um statische Entladungen zu
10
Schalten sie die Stromversorgung für das Touchpanel zu. Die Einschaltdauer
des Tableaus kann bis zu 30 Sekunden betragen. Um das T ouchpanel zu
konfigurieren, beachten sie die Bedienungsanleitung (doc 7860140).
11
Klipsen Sie nun die Fronblende, wie im Bild 11 gezeigt, vorsichtig auf das
Touch anel auf P .
Technische Daten
D
Stromversorgung : 401, 402 oder Helvar Geräte mit der Bezeichnung HES 91200,
HES 99300 oder HES 99400. 14 - 50 V DC .
Umgebungstemperatur : 0°C bis 40°C
Relative Luftfeuchtigkeit :max 90%, nicht-kondensierend
Sicherheitsklasse : Verbindungen IP00, Gehäuse IP10
S-DIM Leitung : Verlustarme Leitung Typ RS485, bis zu einer Leitungslänge von
1000 m. Leiterquerschnitt 0.22 mm² - 1.5mm². Beispiel: Belden
8102 oder Alpha 6222C. Mehradrige-Leitung, eine verdrillte
Leitung für A und B (85 bis 100 ) siehe Zeichnung 4, eine
verdrillte Leitung für 0V und Aschrimung (SC)
DALI Leitung : 2-adrig, 1.0mm² bis 1.5mm². Beispiel: Belden 8471
Ethernet und USB: Noch nicht nutzbar, Funktion erst mit zukünftiger Software
möglich .
UK Tools Required For The Installation
Wire stripper, insulation tape, 0.4 x 2.5 mm slotted screwdriver, 1.0 x 5.5 mm slotted
screwdriver, Pozidriv 1 screwdriver.
UK Installation Instructions
1
Check that the back box has the recommended depth of 47 mm, and has screw hole
centres 121 mm apart. Switch off the power supply. Strip 6 mm of insulation from the end
of each wire.
2
Remove the COMMS connector from the back of TouchPanel.
3
Wire the V+ and V- terminals to the power supply. Wire the SC terminal to the earth stud
in the back box. Wire the COMMS connector for DALI and/or S-DIM.
4
If you have connected TouchPanel to DALI, wrap the wires with two layers of insulation
tape to maintain safety isolation.
5
If you are using S-DIM, use a small screwdriver to set the S-DIM Termination Switch
position. If TouchPanel is an end device, set the T erminator Switch to I (ON), otherwise
set it to O (OFF).
6
Wire the TouchPanel Earth stud to the back box. The back box must also be Earthed.
recyclable
paper
7 Refit the COMMS connector.
8
Fit TouchPanel into the back box, making sure that no wires become trapped or
damaged. Secure TouchPanel using the screws provided, making sure that TouchPanel
is level.
9
Peel off and discard the protective film. Peel off slowly to avoid static discharge.
10
Switch the power supply on and wait 30 seconds for TouchPanel to start. To configure
TouchPanel see the User Guide (doc 7860140).
11
Fit the bezel to the front of TouchPanel. T o do this, align the bezel with TouchPanel and
then push the bezel gently (A then B) until it clicks into place at all four securing points.
Technical Data
UK
P .
Power Supply: 401 or 402, or dimmer packs 91200, 99300, 99400. 14 to 50 V DC.
Ambient Temperature: 0°C to 40°C
Relative Humidity: 90% max, non-condensing
Protection Index: Connections IP00, Housing IP10
S-DIM Cable: Low loss, multi-stranded RS485 type, up to 1000 m, 0.22 mm² to 1.5 mm².
Examples: Belden 8102 or Alpha 6222C. One twisted pair for A and B (85
to 100 impedance) (see diagram 4), one core or twisted pair for
.
0 V, and shield for screen.
DALI Cable: 2-wire, 1.0 mm² to 1.5 mm². Example: Belden 8471.
Ethernet and USB: Not used. These ports will be supported in a future firmware release.
I Attrezzi necessari all'installazione
Spelacavi, nastro isolante, cacciaviti vari.
I Istruzioni per l'installazione
1
Verificare che la scatola da incasso abbia una profondità di 47 mm, e un interasse di
fissaggio di 121 mm. Togliere l'alimentazione. Spelare i cavi di collegamento per circa 6
.
mm.
vermeiden. 2
Rimuovere il connettore COMMS dal retro del TouchPanel.
3
Collegare i terminali V+ e V- all'alimentazione. Collegare il terminale SC alla terra della
scatola da incasso. Per il collegamento dati collegare i terminali DALI o S-DIM a
seconda del sistema che si sta utilizzando.
4
Isolare correttamente il cavo DALI.
5
Se il Touchpanel è collegato ad una rete S-DIM, settare con un piccolo cacciavite, la
terminazione. I dispositivi agli estremi di una rete S-DIM devono avere lo switch di
terminazione ON. Se il TouchPanel è ad un estremo di una rete, settare l'apposito
Switch su I (ON), altrimenti settarlo su O (OFF).
6
Effettuare il collegamento di terra del TouchPanel.
7 Reinserire il connettore COMMS.
8
Inserire e fissare il TouchPanel nella scatola da incasso assicurandosi di non ledere i
cavi retrostanti.
9
Rimuovere il film protettivo dallo schermo.
10
. Alimentare ed attendere 30 secondi per l'attivazione del TouchPanel. Per la
programmazione vedere la guida all'utilizzo (doc
11
Fissare la placca al TouchPanel.
Dati Tecnici
I
Alimentazione: HES401 o HES402, oppure tramite dimmer HES91200, 99300, 99400.
Da 14 a 50 V DC.
Temperatura ambiente: 0°C to 40°C
Umidità relativa: max 90% senza condensa
IP: Connessioni IP00, involucro IP10
Cavo S-DIM: Tipo RS485, fino a 1000 m, tra 0.22 mm² e 1.5 mm². Esempi: Belden
8102 o Alpha 6222C. Una coppia twistata per A e B (da 85 a 100
impedenza) (si veda schema 4), un conduttore o una coppia twistata per
0 V, e la calza come schermo.
Cavo Dali: Cavo DALI: 2 fili, da 1,0 mm² a 1.5 mm². Esempio: Belden 8471.
Ethernet e USB: Non utilizzate. Queste porte verranno utilizzate in versioni future.
FIN Tarvittavat työkalut
Kuorintapihdit, sähköteippiä, 0.4 x 2.5 mm ja 1.0 x 5.5 mm ruuvitaltta, Pozidriv 1
ruuvimeisseli.
FIN Asennusohjeet
1
Suositeltava asennusrasian syvyys on 47 mm ja kiinnitys ruuvien etäisyys toisistaan on
121 mm (Englantilainen kaksoiskojerasia). Katkaise syöttöjännite. Johtimien
kuorintapituus on 6 mm.
2
Irrota COMMS liitin paneelin
3 Johdota V+ ja V- navat teholähteeseen. Yhdistä SC napa suojamaahan. Johdota
COMMS liittimen DALI ja /tai S-DIM navat tarpeen mukaisesti.
4
Jos DALI laitteita on kytketty paneeliin niin eristä DALI johdot vähintään kahdella
kerroksella sähköteippiä jotta eristys säilyy pienjännite johtojen ja DALI:n
5
Kun S-DIM on käytössä, käytä pientä ruuvimeisseliä päätevastuksen valintakytkimen
asettamiseksi. Jos paneeli on S-DIM kaapelin päässä, aseta valintakytkin asentoon I
(päällä) muuten asentoon O
6 Johdota paneelin maadoitusliitin suojamaahan. Myös asennusrasian tulee olla
maadoitettu.
7 Asenna COMMS liitin
8
Aseta paneeli asennusrasiaan ja varmista että kaikki johtimet mahtuvat rasian sisään.
Kiinnitä paneeli mukana tulleilla ruuveilla ja varmista että paneeli on
9
Poista suojakalvo. Vedä suojakalvo pois hitaasti välttääksesi hankaussähkön
syntymisen.
10
Kytke teholähde päälle ja odota 30 sekuntia kunnes TouchPanel on toiminta valmis.
Käyttöohjeessa (doc 7680140) opastetaan kuinka TouchPanel
11
Aseta peitelevy paneelin päälle. Kohdista peitelevy ja paina kevyesti paikalleen, ensin
pääty A ja sitten B kunnes kaikki neljä kiinnityspistettä ovat napsahtaneet
Tekniset tiedot
FIN
Teholähde : 401, 402 tai säädinyksikkö 91200, 993000, 99400. (14 - 50)VDC, 2,8 W
Ympäristön lämpötila : 0°C - 40°C
Suhteellinen kosteus : 90% (abs) tiivistymistä ei sallita
IP-luokka : Liittimet IP00, kotelo IP10
S-DIM kaapeli : Matala häviöinen RS485 tyyppi, aina 1 km saakka, 0,22 mm² - 1,5 mm²,
Esim. Belden 8102 tai Alpha 6222C. Kierrettypari A ja B johtimille (85
100
DALI Kaapeli : 2-johtiminen, 1,0 mm² 1,5 mm², Esim. Belden 8471
Ethernet ja USB : Eivät ole käytössä. Portteja tullaan tukemaan myöhemmissä
ohjelmaversioissa
S Nödvändiga verktyg för installation/montering
Skalverktyg, eltape, liten och mellanstor skruvmejsel, Pozidriv 1 kryssmejsel.
S Installationsanvisningar
1
Kontrollera att montagedosan har ett djup på min. 47 mm och fästskruvar med 121 mm
fästavstånd. Stäng av nätspänningen. Skala bort 6mm isolering från vardera ledare.
2
Avlägsna COMMS-plinten från baksidan på panelen.
3
Anslut V+ och V- plintarna till strömförsörjningen. Anslut plint SC till jordplinten i dosan.
Anslut COMMS-plintarna till DALI och/eller S-DIM.
4
Om Touchpanelen är ansluten till DALI belastningar skall en dubbel isolationsklass
hållas. Isolera anslutningskablar med eltejp eller isolerslang.
5
Om S-DIM skall användas, ändra läge på omkopplaren för S-DIM slutmotstånd med en
liten skruvmejsel. Om touchpanelen är i slutändan på S-DIM slingan skall läge I (ON)
användas, om panelen är mitt på S-DIM slingan skall omkopplaren stå i läge O (OFF).
6 Panelens hölje kan anslutas till jord. Anslut metalldosans jordskruv till panelens
jordanslutning.
7
Återmontera COMMS-plinten.
8
Placera Touchpanelen i dosan, och var aktsam om anslutningsledarna så att de inte
kläms eller blir skadade. Fäst panelen med skruvarna så att den är i lod.
9
Lösgör försiktigt skyddsfilmen på panelens framsida. Drag loss plasten försiktigt så att
inte statisk elektricitet laddas
10
Slå på strömförsörjningen och avvakta i 30 sekunder för touchpanelen att starta upp. För
programmering och konfigurering, se Användarmanualen (doc. 7860140).
7860140).
11
Fäst frontplattan mot panelen genom att passa in de fyra fästena i monteringshålen, och
tryck lätt (först A, sedan B) tills fronten "klickar" på plats.
Tekniska Data
S
Strömförsörjning: 401, 402 eller dimmerenhet 91200, 99300, eller 99400. 14-50VDC.
Omgivningstemperatur: 0°C till 40°C
Relativ fuktighet: max 90% ickekondenserande
Skyddsklass: Anslutningar IP00, kapsling IP10
S-DIM Kabel: Flertrådig lågförlustkabel för RS485 upp till 1000m. 0.22 mm² till 1.5 mm².
Partvinnad för anslutning A och B, Enledare för 0V samt skärm/mantel för
di jordanslutning.
DALI Kabel: 2-ledare 1.0 mm² till 1.5 mm² ex. Belden 8471.
Ethernet och USB: Används ej på denna version. Kräver framtida mjukvaru-uppdatering av
enheten.
takapuolelta.
välillä.
(pois).
takaisin.
suorassa.
E
ohjelmoidaan.
E
1
paikoilleen.
2
.
3
4
-
impedanssi), johdin tai kierrettypari 0V ja suojavaippa.
5
.
.
6
7
8
9
10
11
E
Alimentación:
Temperatura ambiente: 0°C a 40°C
Humedad relativa:
Protección:
Cable S-DIM:
Cable DALI:
Ethernet y USB:
upp.
TouchPanel
924
English
UK
Installation Guide
Suomi
FIN
Asennusohje
Svenska
S
Installationsmanual
Deutsch
D
Installationsanleitung
Italiano
I
Guida all'installazione
Español
E
Guía De la Instalación
Herramientas necesarias para la instalación
Pelacables, cinta aislante, destornilladores planos de 0,4 x 2,5 mm y de
1,0 x 5,5 mm.
Instrucciones de Instalación
Usar una caja de empotrar de 47 mm de profundidad y entre centros 121 mm.
(HES93291). Desconecte la alimentación. La distancia de pelado de los cables es de
6 mm.
Desconectar el conector COMMS de la parte trasera del Touchpanel.
Conectar las bornas V+ y V- al alimentador. Conectar el terminal SC a la toma de
tierra de la caja de empotrar. Conectar el conector comms para DALI y/o SDIM.
Si conectamos un TouchPanel a DALI, proteger los cables con 2 capas de cinta
aislante, para mantener un correcto aislamiento.
Si está usando S-DIM, utilizar un destornillador de punta fina para modificar la
posición del Switch de Terminación S-DIM. Si el T ouchPanel es un dispositivo final,
situar el Switch de Terminación en I (ON) en caso contrario situarlo en O (OFF).
Conectar el cable de Tierra al terminal de la caja de empotrar. Ésta también debe
conectarse a Tierra.
Vuelva a conectar el conector COMMS.
Inserte el TouchPanel en la caja de empotrar. Asegúrese de no atrapar o dañar los
cables. Asegure el TouchPanel usando los tornillos suministrados y compruebe que
está a nivel.
Extraiga el film plástico de protección de la pantalla. Extráigalo despacio, para evitar
descargas de electricidad estática.
Conecte la alimentación y espere 30 segundos hasta que arranque el TouchPanel.
Para configurar el TouchPanel vea la Guía del Usuario (Doc 7860140).
Inserte la placa en el frontal del TouchPanel. Para hacer esto, alinee la placa con el
TouchPanel y oprima firmemente (A y B) hasta que oiga los clicks al fijar la placa en
los cuatro puntos de ajuste.
Datos Técnicos
En sistema DALI: HES401, HES402. En sistema S-DIM: Los
dimmerpacks 91200, 99300, 99400. De 14 a 50V .
máximo 90% sin condensación
Conexiones IP00, Envolvente IP10
de bajas pérdidas, manguera flexible Tipo RS485, hasta 1000m de 0,22
2 2
mm a 1,5 mm . Por ejemplo: Belden 8102 o Alpha 6222C. Manguera
flexible con dos pares trenzados para A y B (impedancia de 85 a 100
Ohm) (ver figura 4), cable rígido o par trenzado para 0V, y protección
para la pantalla .
manguera de 2 hilos., 1,0 mm2 a 1,5 mm2 . Por ejemplo: Belden
8471.
No usado. Éstos puertos serán utilizados en versiones futuras.
