Inhaltszusammenfassung für Renault RC 100

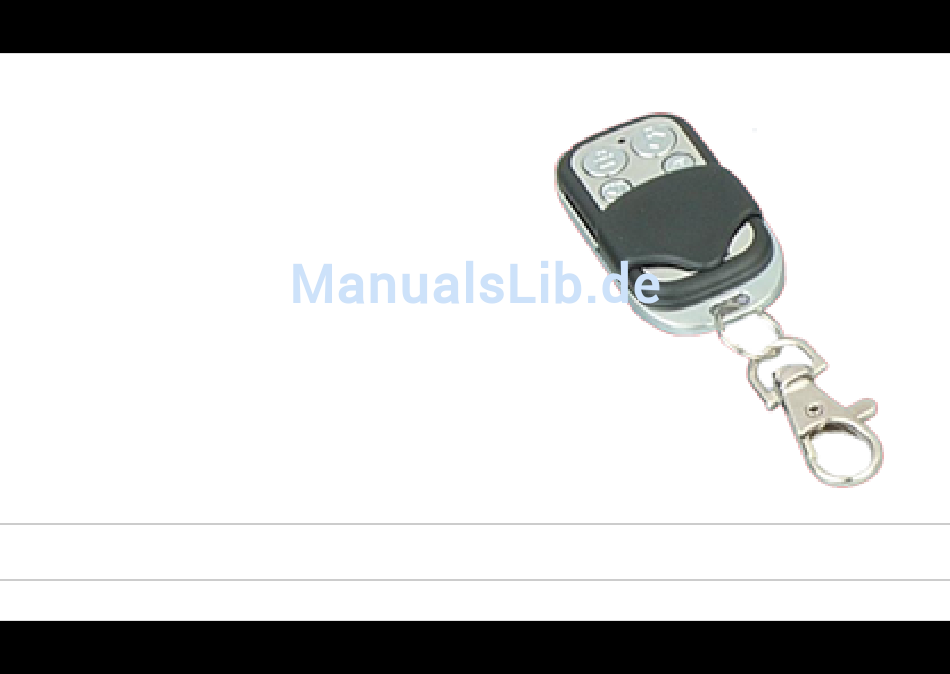

- Seite 1 RC 100 Funkfernbedienung mit blinkeransteuerung Installations-Anleitung Renault...
- Seite 2 Gewährleistung / Garantie Alle Angaben sind ohne Gewähr. Für Irrtümer oder Druckfehler übernehmen wir keine Haftung. Wir gewähren Ihnen aufgrund der hohen Qualität unseres Produktes eine Garantie von 2 Jahren. Die Funktion und Haltbarkeit der ZV-Steuereinheit hängt zum großen Teil von einem fachgerechten Einbau ab. Für Defekte, die auf einen falschen oder fehlerhaften Einbau zurückzuführen sind, können wir verständ- licherweise keine Gewährleistung übernehmen.
-
Seite 3: Empfänger
Empfänger bitte abtrennen und die Enden isolieren bei pneumatischer Steuerung (nur Typ 1) Orange Weiss Gelb Zentralverriegelung Orange/Schwarz Typ 1 bis Typ 8 Weiss/Schwarz Gelb/Schwarz SCHWARZ Rot/Schwarz Pink Braun Blinker links ( + ) ( - ) ( + ) Braun Blinker rechts 12 V... -
Seite 4: Typ 1: Pneumatisch Gesteuert
Typ 1: Pneumatisch gesteuert Fahrertür ORANGE Schließen WEIß Fahrzeugleitung GELB durchtrennen Empfänger Öffnen ORANGE / SCHWARZ WEIß / SCHWARZ + 12 V GELB / SCHWARZ ZV-Pumpe MASSE 4/35... -
Seite 5: Typ 2: Masse Gesteuert
Typ 2: Masse gesteuert Fahrertür ORANGE Schließen WEIß GELB Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ GELB / SCHWARZ ZV-Modul MASSE Isolieren, wird nicht benötigt 5/35... -
Seite 6: Typ 3: Plus Gesteuert
Typ 3: Plus gesteuert Fahrertür ORANGE Schließen WEIß GELB + 12 V Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ + 12 V GELB / SCHWARZ ZV-Modul Isolieren, wird nicht benötigt 6/35... -
Seite 7: Typ 4: Plus Gesteuert
Typ 4: Plus gesteuert Fahrertür ORANGE Schließen WEIß GELB + 12 V Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ + 12 V GELB / SCHWARZ ZV-Modul Kabel durchtrennen 7/35... -
Seite 8: Typ 5: Plus Gesteuert (Pin)
Typ 5: Plus gesteuert (Pin) ORANGE Schließen ZV-Modul WEIß GELB + 12 V Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ + 12 V GELB / SCHWARZ Isolieren, wird nicht benötigt 8/35... -
Seite 9: Typ 6: Masse Gesteuert (Mit Widerstand)
Typ 6: Masse gesteuert (mit Widerstand) Fahrertür ORANGE Schließen WEIß GELB Widerstand Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ GELB / SCHWARZ ZV-Modul MASSE Isolieren, wird nicht benötigt 9/35... - Seite 10 Typ 7 Fahrertür ORANGE Schließen WEIß GELB Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ GELB / SCHWARZ ZV-Modul MASSE Isolieren, wird nicht benötigt 10/35...
-
Seite 11: Typ 8: Plus Gesteuert (Stellmotor)
Typ 8: Plus gesteuert (Stellmotor) Stellmotor ORANGE Schließen WEIß GELB + 12 V Empfänger ORANGE / SCHWARZ i.d.R. BLAU Öffnen i.d.R. GRÜN WEIß / SCHWARZ + 12 V GELB / SCHWARZ MASSE 11/35... - Seite 12 Renault Modell Baujahr Code 92-> KABELFARBE / POSITION Blinker links violett oder weiss-grau-schwarz Blinker rechts orange oder grün-grau Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 3 ZV öffnen weiss oder weiss-grün ZV schließen...
- Seite 13 Renault Modell Baujahr Code 90-> KABELFARBE / POSITION Blinker links weiss Blinker rechts weiss Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 3 ZV öffnen braun-grün ZV schließen braun Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 14 Renault Modell Baujahr Code 91-> KABELFARBE / POSITION Blinker links grün Blinker rechts grün-braun Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 3 ZV öffnen violett ZV schließen weiss Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 15 Renault Modell Baujahr Code 90-> KABELFARBE / POSITION Blinker links weiss Blinker rechts weiss Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 3 ZV öffnen gelb-blau ZV schließen gelb-grün Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 16 Renault Modell Baujahr Code 91-93 Clio KABELFARBE / POSITION Blinker links braun Blinker rechts orange Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 3 ZV öffnen braun, benötigt Doppelimpuls beim öffnen ZV schließen...
- Seite 17 Renault Modell Baujahr Code 98-> Clio 2 KABELFARBE / POSITION Blinker links violett-braun Blinker rechts rosa-braun Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen grau ZV schließen rosa Anschlußort...
- Seite 18 Renault Modell Baujahr Code 96-> Clio Nouvelle KABELFARBE / POSITION Blinker links braun Blinker rechts orange Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 3 ZV öffnen rosa-grau ZV schließen weiss-grau Anschlußort...
- Seite 19 Renault Modell Baujahr Code 96-> Clio1,8i KABELFARBE / POSITION Blinker links braun Blinker rechts orange Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen rosa ZV schließen weiss Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 20 Renault Modell Baujahr Code 90--> Espace KABELFARBE / POSITION Blinker links weiss-grün Blinker rechts weiss-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 3 ZV öffnen orange-blau ZV schließen orange Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 21 Renault Modell Baujahr Code 92--> Espace KABELFARBE / POSITION Blinker links braun-weiss Blinker rechts orange-weiss Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 3 ZV öffnen orange-grün ZV schließen braun-grün Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 22 Renault Modell Baujahr Code 92--> Espace KABELFARBE / POSITION Blinker links braun-weiss Blinker rechts orange-weiss Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 3 ZV öffnen grün ZV schließen braun-grün Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 23 Renault Modell Baujahr Code 97--> Espace KABELFARBE / POSITION Blinker links weiss-rot Blinker rechts rosa Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen weiss-orange ZV schließen gelb-orange Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 24 Renault Modell Baujahr Code 96--> Espress D65 KABELFARBE / POSITION Blinker links weiss Blinker rechts grau Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 3 ZV öffnen rosa-grau ZV schließen weiss Anschlußort...
- Seite 25 Renault Modell Baujahr Code 97--> Kangoo KABELFARBE / POSITION Blinker links orange Blinker rechts braun Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen orange ZV schließen braun Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 26 Renault Modell Baujahr Code 95--> Laguna KABELFARBE / POSITION Blinker links violett-grau Blinker rechts grün-grau Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen orange ZV schließen violett oder violett-grau Anschlußort...
- Seite 27 Renault Modell Baujahr Code 96--> Megane KABELFARBE / POSITION Blinker links braun Blinker rechts braun Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen rosa ZV schließen violett Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 28 Renault Modell Baujahr Code 95--> Megane KABELFARBE / POSITION Blinker links braun Blinker rechts orange Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 3 ZV öffnen braun ZV schließen orange Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 29 Renault Modell Baujahr Code 93--> Rapid KABELFARBE / POSITION Blinker links violett Blinker rechts violett Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 3 ZV öffnen weiss-violett ZV schließen weiss-rot Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 30 Renault Modell Baujahr Code 94--> Safrane KABELFARBE / POSITION Blinker links violett-weiss Blinker rechts orange-rot Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 3 ZV öffnen weiss-orange ZV schließen weiss-grün Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 31 Renault Modell Baujahr Code 95--> Safrane KABELFARBE / POSITION Blinker links rosa Blinker rechts violett-grau Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 3 ZV öffnen grün-grau-schwarz ZV schließen grün-grau-orange Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 32 Renault Modell Baujahr Code 96--> Safrane KABELFARBE / POSITION Blinker links rosa-rot Blinker rechts rosa-weiss Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen grün A2 ZV schließen grün A3 Anschlußort...
- Seite 33 Renault Modell Baujahr Code 96--> Scenic KABELFARBE / POSITION Blinker links braun Blinker rechts braun Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen rosa ZV schließen violett Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 34 Renault Modell Baujahr Code 97--> Twingo KABELFARBE / POSITION Blinker links lila B6 Blinker rechts beige B7 Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 4 ZV öffnen grün-grau ZV schließen lila-grau Anschlußort...
- Seite 35 Renault Modell Baujahr Code 2000--> Twingo KABELFARBE / POSITION Blinker links braun Blinker rechts violett Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen grau ZV schließen grau Anschlußort 18 pol.
